Mensch-Maschine-Schnittstelle (HMI) Touchscreen

Auf Basis strukturierter CNFX-Herstellerprofile wird Mensch-Maschine-Schnittstelle (HMI) Touchscreen im Bereich Maschinen- und Anlagenbau anhand von Bildschirmgröße bis Auflösung eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Mensch-Maschine-Schnittstelle (HMI) Touchscreen wird durch die Baugruppe aus Berührungssensorfeld und Anzeigemodul beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Ein berührungsempfindliches Display-Bauteil, das als primäre Bedienoberfläche für die Überwachung und Steuerung industrieller Geräte in einem Kontroll- und Überwachungspanel dient.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

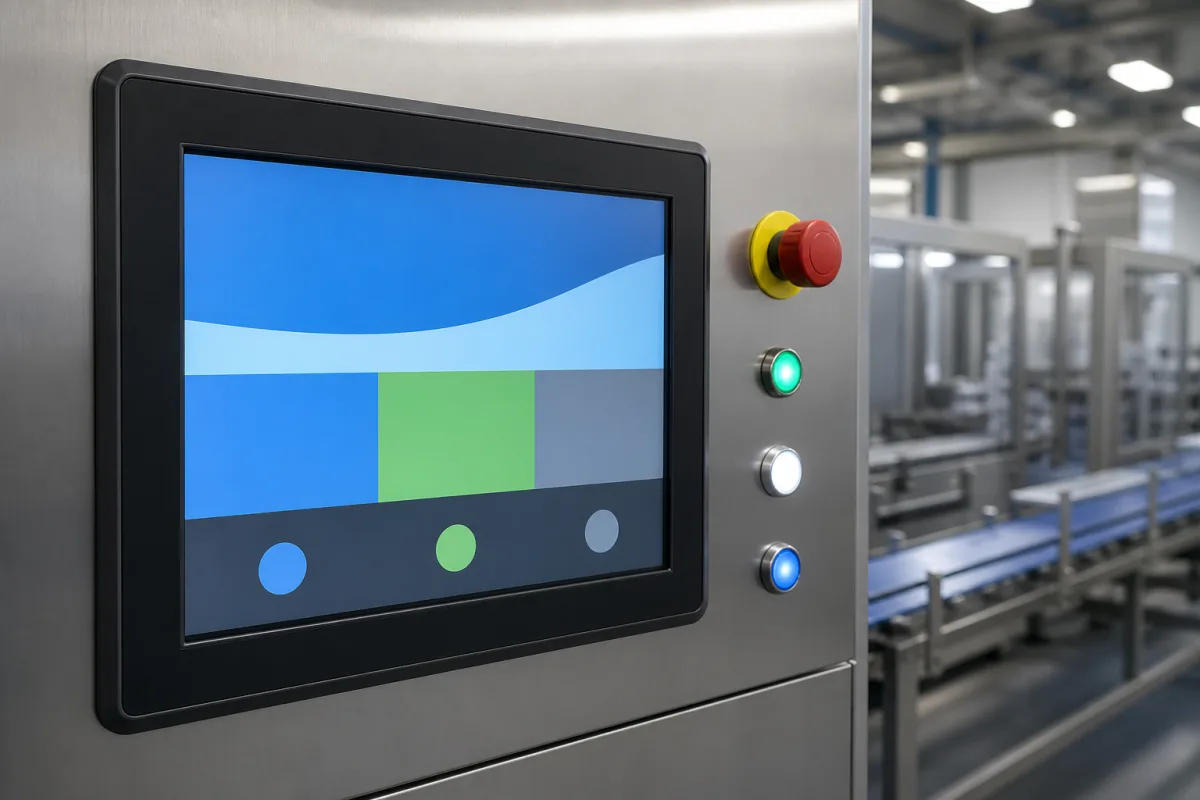

Mensch-Maschine-Schnittstelle (HMI) Touchscreen in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Mensch-Maschine-Schnittstelle (HMI) Touchscreen

Technische Definition

Der Mensch-Maschine-Schnittstelle (HMI) Touchscreen ist ein kritisches Unterbauteil eines Kontroll- und Überwachungspanels. Er bietet eine grafische Benutzeroberfläche (GUI), die es Bedienern ermöglicht, Prozessdaten zu visualisieren, Alarme zu empfangen und Steuerbefehle über Touch-Gesten einzugeben. Er fungiert als zentrale Interaktionsstelle zwischen menschlichen Bedienern und automatisierten Maschinen oder Prozessen, übersetzt Benutzereingaben in maschinenlesbare Befehle und zeigt den Systemstatus in Echtzeit an. Der HMI-Touchscreen integriert ein Anzeigefeld (typischerweise LCD oder LED) mit einer transparenten Touch-Sensor-Überlagerung (kapazitiv oder resistiv). Der Touch-Sensor erkennt die Position von Fingerkontakt oder Stifteingabe. Diese Positionsdaten werden von einem Controller verarbeitet und an die HMI-Software/PLC gesendet. Die Software interpretiert die Eingabe als spezifischen Befehl (z. B. Pumpe starten, Sollwert anpassen) und aktualisiert die grafische Anzeige entsprechend mit Rückmeldungen von angeschlossenen Sensoren und Controllern. Typische Spezifikationen umfassen Bildschirmgrößen von 7 bis 15 Zoll, Auflösungen von 800×480 bis 1920×1080 Pixeln, Helligkeit von 300 bis 1000 cd/m² und Hintergrundbeleuchtungslebensdauer von 30.000 bis 50.000 Stunden. Die Betriebstemperatur reicht von -20 bis 60 °C, die Lagertemperatur von -30 bis 70 °C und die relative Luftfeuchtigkeit von 10% bis 90% ohne Kondensation. Die Schutzart reicht von IP65 bis IP67. Die Versorgungsspannung beträgt 24 V DC ±10%, die Leistungsaufnahme zwischen 10 und 30 W. Touch-Typen umfassen resistiv oder kapazitiv, und Kommunikationsschnittstellen umfassen RS232, RS485, Ethernet und USB. Das Gewicht reicht von 1 bis 5 kg. Materialien umfassen gehärtetes Glas (Abdeckscheibe), ITO-Leitfähigkeitsschicht, LCD/LED-Anzeigemodul und Polycarbonat- oder Aluminiumrahmen. Referenznormen umfassen IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-78, IEC 60529, IEC 61131-2 und IEC 61158. Diese sind Verifizierungsreferenzen; die tatsächliche Konformität muss mit dem Hersteller bestätigt werden. Vor der Beschaffung müssen modellspezifische Werte und Normen mit dem rechtlichen Hersteller oder Lieferanten verifiziert werden.

Funktionsprinzip

Der HMI-Touchscreen integriert ein Anzeigefeld (typischerweise LCD oder LED) mit einer transparenten Touch-Sensor-Überlagerung (kapazitiv oder resistiv). Der Touch-Sensor erkennt die Position von Fingerkontakt oder Stifteingabe. Diese Positionsdaten werden von einem Controller verarbeitet und an die HMI-Software/PLC gesendet. Die Software interpretiert die Eingabe als spezifischen Befehl (z. B. Pumpe starten, Sollwert anpassen) und aktualisiert die grafische Anzeige entsprechend mit Rückmeldungen von angeschlossenen Sensoren und Controllern.

Hauptmaterialien

Gehärtetes Glas (Abdecklinse), ITO (Indiumzinnoxid) leitfähige Schicht, LCD/LED-Anzeigemodul, Polycarbonat- oder Aluminiumrahmen

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Bildschirmgröße	7–15 Zoll	Select based on viewing distance and information density.
Auflösung	800×480–1920×1080 Pixel	Higher resolution for detailed graphics and text.
Helligkeit	300–1000 cd/m²	Higher brightness for outdoor or high-ambient-light environments.
Hintergrundbeleuchtung Lebensdauer	30000–50000 h	LED backlight typical; longer life reduces maintenance.
Betriebstemperatur	-20–60 °C	Extended range for harsh environments.IEC 60068-2-1, IEC 60068-2-2
Lagertemperatur	-30–70 °C	Non-operating condition.IEC 60068-2-1, IEC 60068-2-2
Relative Luftfeuchtigkeit	10–90 % RH	Non-condensing.IEC 60068-2-78
Schutzart	IP65–IP67	IP65 for indoor, IP67 for washdown or outdoor.IEC 60529
Versorgungsspannung	24 ±10% V DC	Wide input range for industrial stability.IEC 61131-2
Leistungsaufnahme	10–30 W	Depends on screen size and brightness.
Touch Typ	Resistive or Capacitive	Resistive for gloved use; capacitive for multi-touch.
Kommunikationsschnittstelle	RS232, RS485, Ethernet, USB	Multiple protocols supported.IEC 61158
Gewicht	1–5 kg	Varies with size and enclosure material.

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Berührungssensorfeld
Erkennt und lokalisiert Berührungseingaben des Bedieners.
Material: Glas mit ITO-Beschichtung
Anzeigemodul
Stellt die visuelle Ausgabe der HMI-Softwaregrafiken und -daten bereit.
Material: LCD/LED-Panel mit Hintergrundbeleuchtung
Steuerplatine
Verarbeitet Berührungssensoren-Signale und stellt die Schnittstelle zum Haupt-HMI-Prozessor/SPS her.
Material: Leiterplatte aus Glasfaserverstärktem Epoxidharz mit elektronischen Bauelementen
Blende/Vorderrahmen
Bietet strukturelle Unterstützung, dichtet die Einheit ab und schützt die Kanten von Glas und Display.
Material: Edelstahl oder industrietauglicher Kunststoff

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Atmosphärisch (nicht unter Druck stehende Umgebung)
Durchflussrate:	Nicht zutreffend
Betriebstemperatur:	-20°C bis +60°C (Betrieb), -40°C bis +85°C (Lagerung)

Montage- und Anwendungskompatibilität

Kontrollraumluft (sauber, temperaturkontrolliert)Industrielle Panel-Gehäuse (NEMA 4X bewertet)Staubarme Fertigungsumgebungen

Nicht geeignet: Direkte Einwirkung von Hochdruck-Reinigung, abrasiven Partikeln oder korrosiven Chemikalienspritzern

Auslegungsdaten

Anzeigegröße und Auflösung (z.B. 10,1" 1280x800)
Kommunikationsprotokoll-Kompatibilität (z.B. Ethernet/IP, Modbus TCP)
Einbautiefe und Panel-Ausschnittabmessungen

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0-50°C Umgebungstemperatur, 20-80 % relative Luftfeuchtigkeit (nicht kondensierend), 0,5-2,0 N Berührungskraft

Belastungs- und Ausfallgrenzen

Ausfall des kapazitiven Touchsensors bei 85°C Sperrschichttemperatur, Anzeigeausfall bei 1000 cd/m² Leuchtdichteabfall unter 70 % des Anfangswerts

Thermische Ausdehnungsdifferenz zwischen der Indiumzinnoxid (ITO)-Schicht (CTE: 8,5×10⁻⁶/K) und dem Glassubstrat (CTE: 3,3×10⁻⁶/K), die bei ΔT>35K zu Mikrorissen führt

Fertigungskontext

Mensch-Maschine-Schnittstelle (HMI) Touchscreen wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Touchscreen-Kalibrierungsdrift

Ursache: Umweltfaktoren (Temperaturschwankungen, Luftfeuchtigkeit), mechanische Belastung durch wiederholte Nutzung oder Alterung der kapazitiven Sensoren, die zu ungenauer Berührungsreaktion und nicht ansprechenden Bereichen führen.

Anzeigeverminderung oder -ausfall

Ursache: Hintergrundbeleuchtungsausfall (LED/LCD-Durchbrennen), Pixelschaden durch physischen Aufprall oder Druck oder Ausfall interner Komponenten aufgrund von Überhitzung, Stromspitzen oder längerem Betrieb über die Auslegungsgrenzen hinaus.

Wartungsindikatoren

Nicht ansprechende oder unregelmäßige Berührungsreaktion (z.B. Phantomberührungen, verpasste Eingaben)
Flackern, Abdunkeln oder Verfärbung der Anzeige oder sichtbare tote Pixel

Technische Hinweise

Implementieren Sie regelmäßige vorbeugende Wartung: Reinigen Sie Bildschirme mit herstellergenehmigten, nicht scheuernden Lösungen; kalibrieren Sie Touchscreens periodisch; gewährleisten Sie eine ordnungsgemäße Belüftung, um Überhitzung zu verhindern.
Verwenden Sie Schutzmaßnahmen: Installieren Sie Blend- oder Schutzfolien; führen Sie ordnungsgemäße Handhabungsprotokolle ein, um physische Schäden zu vermeiden; gewährleisten Sie eine stabile Stromversorgung mit Überspannungsschutz.

Konformität und Fertigungsnormen

Referenznormen

ISO 9241-420:2011 (Ergonomie der Mensch-System-Interaktion - Teil 420: Auswahl physischer Eingabegeräte)IEC 61000-6-2:2016 (Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Generische Normen - Störfestigkeitsnorm für Industrieumgebungen)UL 60950-1 (Informationstechnische Geräte - Sicherheit - Teil 1: Allgemeine Anforderungen)

Fertigungsgenauigkeit

Berührungsgenauigkeit: +/- 1,5 mm über den aktiven Anzeigebereich
Oberflächenebenheit: 0,2 mm maximale Abweichung über 100 mm Spanne

Qualitätsprüfung

Touch-Point-Linearitätstest (überprüft die Genauigkeit der Berührungskoordinaten über die gesamte Oberfläche)
Umweltbelastungstest (Temperaturwechsel von -20°C bis +70°C mit Betriebsverifikation)

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Elektrostatische Entladung (ESD) über 8 kV HBM (Human Body Model) am Touch-Sensor → Latch-up oder Gate-Oxid-Durchbruch des kapazitiven Touch-Controller-ICs → Integrierte ESD-Schutzdioden mit 15 kV IEC 61000-4-2-Bewertung und 5 mm Kriechstrecke

Dauerbetrieb der Hintergrundbeleuchtung bei 500 cd/m² Leuchtdichte über 50.000 Stunden → LED-Phosphor-Degradation verursacht CIE-1931-Farbverschiebung Δu'v'>0,004 → PWM-Dimmung bei 1 kHz mit maximal 70 % Tastverhältnis und thermischem Derating über 40°C Umgebungstemperatur

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Mensch-Maschine-Schnittstelle (HMI) Touchscreen

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Mensch-Maschine-Schnittstelle (HMI) Touchscreen

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Was ist der typische Bildschirmgrößenbereich für HMI-Touchscreens?

Laut Verzeichnis-Referenzdaten reichen die Bildschirmgrößen typischerweise von 7 bis 15 Zoll. Die genaue Größe sollte basierend auf Betrachtungsabstand und Informationsdichte ausgewählt und mit dem Hersteller für das spezifische Modell bestätigt werden.

Welche Kommunikationsschnittstellen sind üblich?

Übliche Schnittstellen umfassen RS232, RS485, Ethernet und USB. Diese unterstützen mehrere Protokolle, aber die spezifischen Protokolle und die Kompatibilität müssen mit dem Hersteller für die beabsichtigte Anwendung verifiziert werden.

Welche Schutzarten sind typisch?

Typische Schutzarten reichen von IP65 für Innenräume bis IP67 für Abwasch- oder Außenumgebungen. Die erforderliche Schutzart hängt von der Installationsumgebung ab und sollte mit dem Hersteller bestätigt werden.

Welche Normen werden für Umwelttests referenziert?

Normen wie IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-78, IEC 60529, IEC 61131-2 und IEC 61158 sind als Verifizierungsreferenzen aufgeführt. Sie sind kein Nachweis der Zertifizierung; verifizieren Sie die Konformität immer mit dem Hersteller.
