Technische Definition

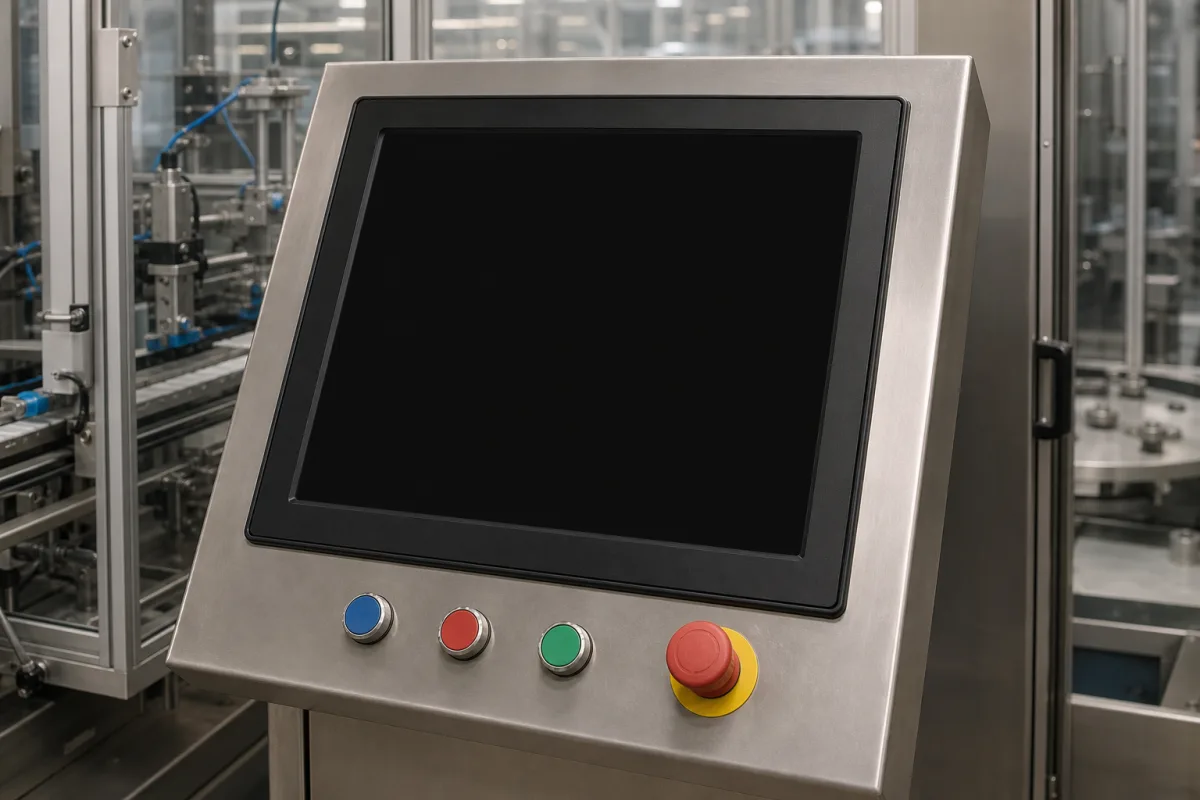

Ein HMI-Panel / Touchscreen ist eine spezialisierte interaktive Schnittstellenkomponente, die als primäre Bedienoberfläche in einer Steuer- und Überwachungsstation im Maschinen- und Anlagenbau dient. Es kombiniert eine Anzeige (typischerweise LCD oder LED) mit einer berührungsempfindlichen Überlagerung (resistiv, kapazitiv oder infrarot), um eine Echtzeitvisualisierung von Prozessdaten, Parametereinstellung, Alarmverwaltung und Systemsteuerung durch intuitive grafische Anzeigen und Touch-Interaktionen zu ermöglichen. Das Panel ist über Kommunikationsprotokolle wie Ethernet/IP, Profinet oder Modbus mit industriellen Steuerungen verbunden, um einen bidirektionalen Datenaustausch zwischen Bedienern und automatisierten Systemen zu ermöglichen. Typische Bildschirmgrößen reichen von 7 bis 15 Zoll, mit Auflösungen von 800×480 bis 1920×1080 Pixeln. Die Helligkeit variiert von 300 bis 1000 cd/m², und die Hintergrundbeleuchtungslebensdauer beträgt typischerweise 30.000 bis 70.000 Stunden. Die Betriebstemperatur reicht von -20 bis 60 °C, die Lagertemperatur von -30 bis 70 °C und die relative Luftfeuchtigkeit von 10% bis 90% (nicht kondensierend). Der Frontschutz ist gemäß IEC 60529 mit IP54 bis IP65 bewertet. Die Versorgungsspannung beträgt typischerweise 24 V DC ±10%, mit einer Leistungsaufnahme zwischen 10 und 30 W, abhängig von Bildschirmgröße und Helligkeit. Zu den Touch-Typen gehören resistiv (für den Einsatz mit Handschuhen) und kapazitiv (für Multi-Touch). Das Gewicht variiert von 1 bis 5 kg. Zu den üblichen Materialien gehören gehärtetes Glas, Polycarbonat-Gehäuse, LCD/LED-Anzeigetafel, Touch-Sensorfolie und Aluminiumlegierungsrahmen. Diese Panels sind für industrielle Umgebungen ausgelegt und bieten Haltbarkeit und Zuverlässigkeit. Bei der Auswahl eines HMI sollten Sie modellspezifische Parameter wie genaue Bildschirmgröße, Auflösung, Helligkeit, Schutzart und Kommunikationsprotokolle mit dem Hersteller oder Lieferanten verifizieren, da diese Werte Referenzbereiche sind und je nach Modell variieren können. Bestätigen Sie immer die Einhaltung relevanter Normen und Zertifizierungen für Ihre spezifische Anwendung.
Funktionsprinzip
Das HMI-Panel / Touchscreen funktioniert durch die Kombination von Anzeigetechnologie mit einer berührungsempfindlichen Überlagerung. Die Anzeige (LCD oder LED) zeigt grafische Darstellungen von Prozessdaten, während die Touch-Überlagerung (resistiv, kapazitiv oder infrarot) Benutzereingaben erkennt. Wenn ein Bediener den Bildschirm berührt, registriert der Touch-Sensor die Position und sendet das Signal an den Prozessor des Panels. Der Prozessor interpretiert die Eingabe und kommuniziert über Protokolle wie Ethernet/IP, Profinet oder Modbus mit industriellen Steuerungen. Dies ermöglicht einen Echtzeit-Datenaustausch, sodass Bediener Parameter anpassen, Alarme quittieren und automatisierte Systeme steuern können. Die Firmware des Panels verwaltet die grafische Benutzeroberfläche und gewährleistet eine intuitive Interaktion. Die Wahl der Touch-Technologie beeinflusst die Benutzerfreundlichkeit: Resistive Bildschirme funktionieren mit Handschuhen, während kapazitive Bildschirme Multi-Touch-Gesten unterstützen. Die Kommunikationsschnittstelle des Panels gewährleistet eine nahtlose Integration in bestehende Steuerungssysteme.
