Bildverarbeitungseinheit (VPU)

Auf Basis strukturierter CNFX-Herstellerprofile wird Bildverarbeitungseinheit (VPU) im Bereich Herstellung von Computern, elektronischen und optischen Erzeugnissen anhand von Standardkonfiguration bis Schwerlastanforderung eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Bildverarbeitungseinheit (VPU) wird durch die Baugruppe aus Bildprozessor und Speichermodul beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Spezialisierte Hardwarekomponente zur Verarbeitung von Bilddaten von Kameras in automatisierten Lotpasteninspektionssystemen (SPI).

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

Technische Definition

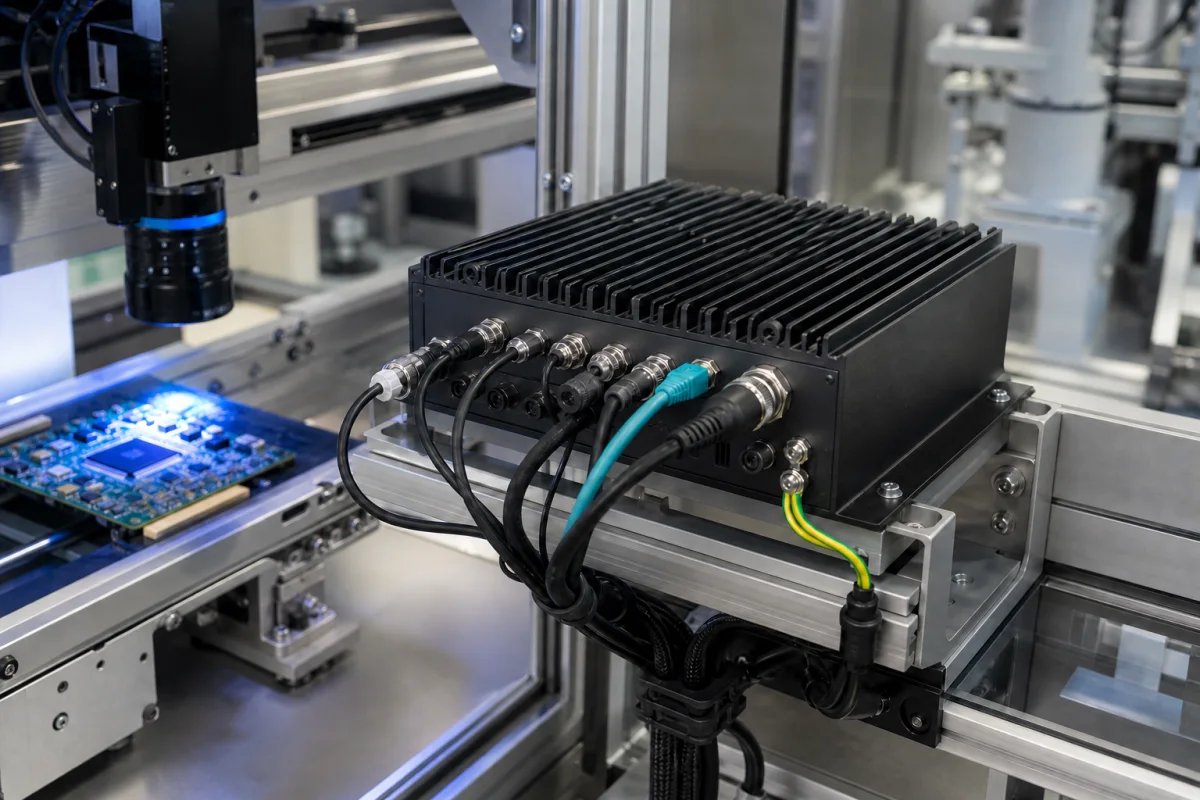

Eine Bildverarbeitungseinheit (VPU) ist eine dedizierte Hardwarekomponente innerhalb automatisierter Lotpasteninspektionssysteme (SPI), die Echtzeit-Bildverarbeitung und -Analyse von Lotpastenaufträgen auf Leiterplatten (PCBs) durchführt. Sie empfängt Rohbilddaten von hochauflösenden Kameras, wendet Algorithmen für Mustererkennung, Messung und Fehlererkennung an und gibt Inspektionsergebnisse an die Steuerungssoftware des Systems aus.

Funktionsprinzip

Die VPU erfasst digitale Bilder von Kameras, verarbeitet sie vor (Rauschunterdrückung, Kontrastverbesserung), wendet Algorithmen der maschinellen Bildverarbeitung an, um Volumen, Fläche, Höhe, Ausrichtung und Form der Lotpaste zu analysieren, vergleicht die Ergebnisse mit vordefinierten Spezifikationen und erzeugt Gut-/Ausschuss-Entscheidungen sowie Messberichte.

Hauptmaterialien

Halbleitersilizium Leiterplatte Wärmeleitmaterial

Komponenten / BOM

Bildprozessor
Führt Bildverarbeitungsalgorithmen für Lotpastenanalyse aus
Material: Halbleitersilizium
Speichermodul
Speichert Bilddaten und Verarbeitungsergebnisse temporär
Material: DRAM-Chips
Schnittstellenplatine
Verbinden mit Kameras und Systemsteuerungen
Material: Leiterplatte

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Transiente Spannungsspitze über 1,5 V für >10 ns (ESD-Ereignis oder Netzteilinstabilität) → Gate-Oxid-Durchschlag in CMOS-Transistoren, der permanente Kurzschlüsse erzeugt → Integrierte ESD-Schutzdioden mit 0,7 V Durchlassspannung, On-Chip-Spannungsregler mit 100 mV Welligkeitstoleranz, Entkopplungskondensatoren (100 nF Keramik + 10 μF Tantal) an jedem Stromversorgungspin
Anhaltender Betrieb bei 95%+ GPU-Auslastung mit unzureichender Wärmeableitung (thermischer Widerstand >2,5°C/W) → Thermische Drosselung reduziert Taktfrequenz von 1,2 GHz auf 800 MHz, was SPI-Inspektionslatenz über 50 ms Schwellenwert verursacht → Kupfer-Wärmeverteiler mit 0,5 mm Dicke, Wärmeleitmaterial mit 3 W/(m·K) Leitfähigkeit, erzwungene Luftkühlung mit 2,5 m/s Geschwindigkeit, die ΔT<40°C aufrechterhält

Technische Bewertung

Betriebsbereich
Betriebsbereich
0,8-1,2 V Kernspannung, 25-85°C Umgebungstemperatur, 0-95% relative Luftfeuchtigkeit (nicht kondensierend)
Belastungs- und Ausfallgrenzen
Kernspannung unter 0,75 V verursacht Logikfehler, über 1,3 V verursacht thermisches Durchgehen; Anhaltende Sperrschichttemperatur über 125°C für >1000 Stunden
Elektromigration bei hohen Stromdichten (Black-Gleichung: MTF ∝ J⁻ⁿ exp(Eₐ/kT) mit n≈2, Eₐ≈0,7 eV); Dielektrischer Durchschlag bei elektrischen Feldern >10 MV/cm; Thermische Zyklusermüdung (Coffin-Manson-Modell: N_f ∝ ΔT⁻q mit q≈3-5)
Fertigungskontext
Bildverarbeitungseinheit (VPU) wird innerhalb von Herstellung von Computern, elektronischen und optischen Erzeugnissen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Bildverarbeitungseinheit VPU Lotpasteninspektion SPI Automatisierte Inspektion Leiterplatten Elektronikfertigung DIN-Standards

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Automatisiertes Lotpasten-Inspektionssystem (SPI)
Integrationsdetails ansehen
3D-Visionsführungssystem
Integrationsdetails ansehen
Bildverarbeitungs- und Positioniersystem
Integrationsdetails ansehen

Industrielles Ökosystem und Lieferkette

Ergänzende Systeme
Nachgelagerte Anwendungen
Spezialwerkzeuge

Eignung und Auslegungsdaten

Betriebsgrenzen
Traglast:N/V (elektronische Komponente, keine Fluidhandhabung)
Verstellbereich / Reichweite:N/V (elektronische Komponente, keine Fluidhandhabung)
Einsatztemperatur:0°C bis 70°C (Betrieb), -40°C bis 85°C (Lagerung)
Montage- und Anwendungskompatibilität
Automatisierte Lotpasteninspektionssysteme (SPI)Maschinelle BildinspektionsstationenHochgeschwindigkeits-Leiterplattenbestückungslinien
Nicht geeignet: Außenumgebungen mit direkter Sonneneinstrahlung/Wettereinfluss
Auslegungsdaten
  • Kameraauflösungs- und Bildratenanforderungen
  • Anzahl benötigter simultaner Kamera-Eingänge
  • Erforderliche Komplexität der Bildverarbeitungsalgorithmen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Thermische Drosselung und Degradation
Cause: Unzureichende Kühlung führt zu anhaltend hohen Temperaturen, was Siliziumdegradation, Lötstellenermüdung und reduzierte Verarbeitungsleistung über die Zeit verursacht.
Speicherkorruption und Datenintegritätsfehler
Cause: Elektromagnetische Interferenz (EMI), Spannungsspitzen oder Netzteilinstabilität korrumpieren den Onboard-Speicher oder Verarbeitungsdaten, was zu fehlerhaften Bildausgaben oder Systemabstürzen führt.
Wartungsindikatoren
  • Inkonsistente oder flackernde visuelle Ausgabe der VPU, die auf thermische Belastung oder Speicherkorruption hindeutet.
  • Ungewöhnliches hörbares Spulenfiepen oder Lüftergeräusch vom Kühlsystem, das auf Überhitzung oder bevorstehenden thermischen Ausfall hindeutet.
Technische Hinweise
  • Implementieren Sie aktives thermisches Management mit regelmäßiger Reinigung von Kühlkörpern und Lüftern und überwachen Sie die Umgebungstemperatur, um thermische Degradation zu verhindern.
  • Verwenden Sie EMV-Abschirmung und stabile, gefilterte Netzteile, um vor elektrischem Rauschen und Spannungsschwankungen zu schützen, die Daten korrumpieren können.

Compliance & Manufacturing Standards

Reference Standards
ISO 9001:2015 QualitätsmanagementsystemeIEC 61000-6-2 Elektromagnetische Verträglichkeit (EMV)CE-Kennzeichnung (EU-Richtlinie 2014/35/EU Niederspannungsrichtlinie)
Manufacturing Precision
  • Wärmeleitmaterial-Ebenheit: ≤0,05 mm über die Oberfläche
  • Leiterplatten-Bauteilpositionierung: ±0,1 mm Positionsgenauigkeit
Quality Inspection
  • Thermischer Zyklustest (-40°C bis +85°C, 500 Zyklen)
  • Bildverarbeitungsgenauigkeitsverifizierung (mit standardisierten Testmustern)

Hersteller, die dieses Produkt fertigen

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation
4/5
Fertigungsfähigkeit
4/5
Prüfbarkeit
5/5
Lieferantentransparenz
3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Supply ChainRelated Products and Components

Luftqualitätsmonitor

Ein elektronisches Gerät, das Konzentrationen verschiedener Luftschadstoffe und Umweltparameter misst und meldet.

Spezifikationen ansehen ->
抗静电

A device or system designed to prevent, reduce, or eliminate the buildup of static electricity on surfaces, materials, or components.

Spezifikationen ansehen ->
Asset-Tracking-Gerät

Ein elektronisches Gerät, das Ortungstechnologien nutzt, um die Position, den Status und die Bewegung physischer Assets in Echtzeit zu überwachen und aufzuzeichnen.

Spezifikationen ansehen ->
Audioverstärker

Elektronische Geräte, die die Leistung von Audiosignalen erhöhen, um Lautsprecher oder andere Ausgangswandler anzusteuern.

Spezifikationen ansehen ->

Häufige Fragen

Was ist die Hauptfunktion dieser Bildverarbeitungseinheit in SPI-Systemen?

Diese Bildverarbeitungseinheit ist spezialisiert auf die Verarbeitung hochauflösender Bilddaten von Kameras in automatisierten Lotpasteninspektionssystemen. Sie analysiert die Lotpastenaufträge auf Leiterplatten, um die Fertigungsqualität und -präzision sicherzustellen.

Welche Materialien werden im Aufbau dieser industriellen VPU verwendet?

Die Einheit wird aus Halbleitersilizium für den Bildprozessor, Leiterplatten für die Schnittstellenkarte und Wärmeleitmaterialien zur Wärmeableitung während des Dauerbetriebs in Fertigungsumgebungen konstruiert.

Wie integriert sich diese Bildverarbeitungseinheit mit bestehender SPI-Ausrüstung?

Die VPU verbindet sich über standardisierte Industrieschnittstellen und beinhaltet eine Schnittstellenkarte, die mit gängigen SPI-Kamerasystemen kompatibel ist, Speichermodule zur Datenpufferung und unterstützt Echtzeit-Bildverarbeitungsprotokolle, die in der Elektronikfertigung verwendet werden.

Kann ich Hersteller direkt kontaktieren?

CNFX ist ein offenes Verzeichnis, keine Handelsplattform und kein Beschaffungsagent. Herstellerprofile und Formulare helfen bei der Vorbereitung des direkten Kontakts.
