Impedanzanpassungsnetzwerk

Auf Basis strukturierter CNFX-Herstellerprofile wird Impedanzanpassungsnetzwerk im Bereich Herstellung von Computern, elektronischen und optischen Erzeugnissen anhand von Frequenzbereich bis Wellenwiderstand eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Impedanzanpassungsnetzwerk wird durch die Baugruppe aus Induktivität und Kondensator beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Ein Schaltungsnetzwerk, das entwickelt wurde, um die Leistungsübertragung zu maximieren oder Signalreflexionen zu minimieren, indem die Impedanz zwischen Quelle und Last angepasst wird.

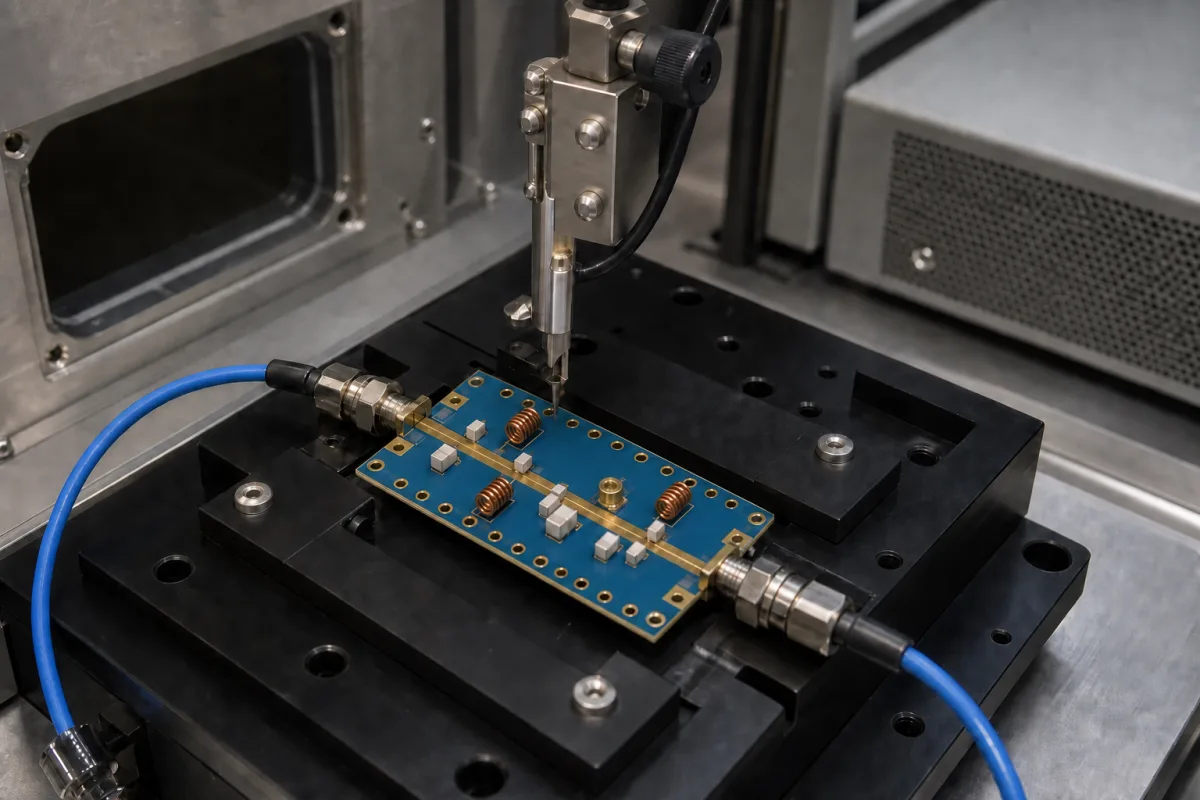

Impedanzanpassungsnetzwerk in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Ein Impedanzanpassungsnetzwerk ist eine kritische Komponente in Signalaufbereitungsschaltungen, die eine optimale Leistungsübertragung zwischen verschiedenen Stufen elektronischer Systeme gewährleistet. Es passt die Impedanzeigenschaften an, um die Quellenimpedanz mit der Lastimpedanz abzugleichen, wodurch Signalreflexionen reduziert, die Signalintegrität verbessert und die Gesamtsystemeffizienz in Anwendungen wie HF-Kommunikation, Audiosystemen und Messgeräten erhöht wird. Dieser Verzeichniseintrag deckt passive Impedanzanpassungsnetzwerke ab, die in der Herstellung von Computer-, Elektronik- und optischen Produkten verwendet werden. Das Netzwerk besteht typischerweise aus Induktivitäten, Kondensatoren und Widerständen, die in Konfigurationen wie L-Netzwerk, Pi-Netzwerk oder T-Netzwerk angeordnet sind. Diese Komponenten sind auf PCB-Substraten montiert und können Ferrit- und Keramikmaterialien enthalten. Das Netzwerk arbeitet über einen Frequenzbereich von 0,1–3000 MHz mit einer charakteristischen Impedanz von 50 Ω. Es bietet eine Rückflussdämpfung von mindestens 20 dB (besser als 1,22:1 VSWR) und eine Einfügungsdämpfung von nicht mehr als 0,5 dB, einschließlich Steckerverlusten. Die Leistungsaufnahme reicht von 10 bis 100 W Dauerstrich, mit Derating bei hohen Temperaturen. Impedanzverhältnisse von 1:1 bis 1:4 sind verfügbar, und der Abstimmbereich beträgt ±10 %, um Lastschwankungen auszugleichen. Der Betriebstemperaturbereich liegt bei -40 bis 85 °C, die Lagertemperatur bei -55 bis 125 °C und die Luftfeuchtigkeit bei 0–95 % ohne Kondensation. Schutzarten von IP54 bis IP65 sind gemäß IEC 60529 verfügbar. Steckertypen umfassen SMA, N und TNC, andere Typen auf Anfrage. Das Gewicht reicht von 50 bis 500 g, und die Abmessungen variieren von 25×25×10 mm bis 100×60×30 mm, abhängig von der Leistungsbewertung. Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung verifiziert werden. Bestätigen Sie immer modellspezifische Spezifikationen und Normen mit dem rechtlichen Hersteller oder Lieferanten vor der Beschaffung.

Funktionsprinzip

Das Impedanzanpassungsnetzwerk arbeitet mit passiven Komponenten (Induktivitäten, Kondensatoren und Widerständen), die in spezifischen Konfigurationen (L-Netzwerk, Pi-Netzwerk, T-Netzwerk) angeordnet sind, um die an einem Port gesehene Impedanz so zu transformieren, dass sie der Impedanz an einem anderen Port entspricht. Diese Transformation minimiert das Spannungsstehwellenverhältnis (VSWR) und gewährleistet maximale Leistungsübertragung gemäß dem Theorem der maximalen Leistungsübertragung. Das Netzwerk ist so ausgelegt, dass es eine Quellenimpedanz an eine Lastimpedanz anpasst, typischerweise 50 Ω, über einen bestimmten Frequenzbereich. Durch Anpassen der Komponentenwerte kann das Netzwerk Lastschwankungen innerhalb eines ±10 % Abstimmbereichs kompensieren. Die Wirksamkeit wird durch Rückflussdämpfung (≥20 dB) und Einfügungsdämpfung (≤0,5 dB) gemessen. Das Netzwerk ist passiv, benötigt keine externe Stromversorgung, und seine Leistung wird durch Temperatur und Luftfeuchtigkeit beeinflusst, daher ist der Betrieb innerhalb der angegebenen Bereiche wesentlich.

Technische Parameter

Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Frequenzbereich0.1–3000 MHzCovers typical RF applications
Wellenwiderstand50 ΩStandard system impedance
Rückflussdämpfung≥20 dBBetter than 1.22:1 VSWR
Einfügedämpfung≤0.5 dBIncludes connector losses
Leistungsbelastbarkeit10–100 WCW power, derate at high temp
Impedanzverhältnis1:1–1:4Custom ratios available
Abstimmbereich±10 %Adjustable for load variation
Betriebstemperatur-40–85 °CFull performance over range
Lagertemperatur-55–125 °CAußer Betrieb
Luftfeuchtigkeit0–95 %RHnicht kondensierend
SchutzartIP54–IP65Staubdicht und wasserabweisendIEC 60529
SteckverbindertypSMA, N, TNCOther types on request
Gewicht50–500 gAbhängig von der Konfiguration
Abmessungen25×25×10 – 100×60×30 mmVaries with power rating

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Kupfer Ferrit Keramik Leiterplattensubstrat

Komponenten / BOM

Components / BOM
  • Induktivität
    Bietet induktive Reaktanz für Impedanztransformation
    Material: Kupferdraht mit Ferritkern
  • Kondensator
    Bietet kapazitive Reaktanz für Impedanztransformation
    Material: Keramik- oder Folien-Dielektrikum
  • Leiterbahnstrukturen
    Bilden Übertragungsleitungen und Verbindungen
    Material: Kupfer auf FR4-Trägermaterial
  • Widerstand
    Bildet das resistive Element des Anpassnetzwerks, wo die Topologie es erfordert.

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Dielektrizitätskonstanten-Drift >5% aufgrund eines Temperaturkoeffizienten von 200 ppm/°C Impedanzfehlanpassung verursacht VSWR >3,0:1 und reflektierte Leistung >25% Temperaturkompensierte Kondensatoren mit NPO/COG-Dielektrikum (TK <±30 ppm/°C)
Induktorsättigung bei >100 mA Strom mit Ferritkern-Permeabilitätsabfall >50% Netzwerkresonanzfrequenzverschiebung >10% verursacht Einfügedämpfung >6 dB Luftspuleninduktivitäten oder Pulvereisenkerne mit verteiltem Luftspalt-Design

Technische Bewertung

Betriebsbereich
Betriebsbereich
1-1000 MHz Frequenzbereich, 50 Ω Nennimpedanz, -40°C bis +85°C Temperaturbereich
Belastungs- und Ausfallgrenzen
VSWR überschreitet 2,0:1, Einfügedämpfung >3 dB, Bauteiltemperatur >125°C
Impedanzfehlanpassung verursacht Stehwellenverhältnis >2,0, dielektrischer Durchschlag bei >500 V/mm, thermischer Ausdehnungskoeffizienten-Fehlanpassung >15 ppm/°C
Fertigungskontext
Impedanzanpassungsnetzwerk wird innerhalb von Herstellung von Computern, elektronischen und optischen Erzeugnissen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:Atmosphärisch bis 1 atm (Standard), Vakuum bis 2 atm mit abgedichteten Gehäusen
Weitere Spezifikationen:Frequenzbereich: 1 MHz bis 6 GHz, Impedanzbereich: 1Ω bis 1000Ω, Leistungsaufnahme: 1W bis 500W Dauerbetrieb
Betriebstemperatur:-40°C bis +85°C (betriebsbereit), -55°C bis +125°C (Lagerung)
Montage- und Anwendungskompatibilität
HF-Übertragungsleitungen (Koaxialkabel)AntennenspeisesystemeLeistungsverstärker-Ausgangsstufen
Nicht geeignet: Hochspannungs-Gleichstrom- oder gepulste Leistungsumgebungen (>1kV)
Auslegungsdaten
  • Quellenimpedanz (Ω)
  • Lastimpedanz (Ω)
  • Betriebsfrequenz (Hz)

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Impedanzdrift
Ursache: Alterung von Bauteilen, thermische Zyklen oder Kontamination, die Bauteilwerte verändern (z.B. Degradation des Kondensatordielektrikums, Sättigung des Induktorkerns, Widerstandswertverschiebung), was zu Fehlanpassung der Impedanz und reduzierter Leistungsübertragungseffizienz führt.
Lichtbogenbildung oder Überhitzung
Ursache: Hohe Spannungsbelastung, schlechte Verbindungen oder Bauteilausfall (z.B. Kondensatordurchschlag, Isolationsversagen der Induktivität), die lokale Überhitzung, Isolationsdurchschlag oder Lichtbogenbildung verursachen, was zu katastrophalem Ausfall oder Brandgefahr führen kann.
Wartungsindikatoren
  • Ungewöhnliche hörbare Lichtbogen-, Brumm- oder Knackgeräusche vom Netzwerk, die auf elektrische Entladung oder lockere Verbindungen hinweisen.
  • Sichtbare Anzeichen von Überhitzung wie Verfärbung, Schmelzen oder Verkohlung an Bauteilen, Leiterplatte oder Gehäuse oder abnormale Wärme, die durch Thermografie erkannt wird.
Technische Hinweise
  • Implementieren Sie regelmäßige Impedanztests und thermische Überwachung mit Netzwerkanalysatoren und Infrarotkameras, um frühzeitige Drift oder Hotspots zu erkennen und einen proaktiven Bauteilaustausch vor Ausfall zu ermöglichen.
  • Sorgen Sie für eine angemessene Umgebungskontrolle (z.B. Temperatur, Luftfeuchtigkeit, Staub) und verwenden Sie hochwertige, unterdimensionierte Bauteile mit ausreichenden Spannungs-/Stromreserven, um Belastung zu reduzieren und die Betriebslebensdauer zu verlängern.

Konformität und Fertigungsnormen

Referenznormen
IEC 61169-1:2013 Hochfrequenz-Steckverbinder - Teil 1: Allgemeine FestlegungenMIL-PRF-39012:2015 Steckverbinder, Koaxial, Hochfrequenz, Allgemeine Spezifikation für
Fertigungsgenauigkeit
  • Impedanztoleranz: +/- 1% bei spezifizierter Frequenz
  • Stehwellenverhältnis (VSWR): < 1,2:1 über den Betriebsbereich
Qualitätsprüfung
  • Netzwerkanalysator-Test (S-Parameter-Verifizierung)
  • Temperaturwechseltest (-40°C bis +85°C, 100 Zyklen)

Hersteller von Impedanzanpassungsnetzwerk

Herstellerprofile mit passender Produktionsfähigkeit in China.

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Diese Seite teilen

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation
4/5
Fertigungsfähigkeit
4/5
Prüfbarkeit
5/5
Lieferantentransparenz
3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

LieferketteVerwandte Produkte und Komponenten

Luftqualitätsmonitor

Ein elektronisches Gerät, das Konzentrationen verschiedener Luftschadstoffe und Umweltparameter misst und meldet.

Spezifikationen ansehen ->
Aluminium-Elektrolytkondensator

Aluminium-Elektrolytkondensatoren sind polarisierte Kondensatoren mit einer Aluminiumoxid-Dielektrikumsschicht, die eine hohe Kapazität pro Volumen für Netzteile und Energiespeicher bieten.

Spezifikationen ansehen ->
Antistatik-Gerät

Ein Gerät oder System, das entwickelt wurde, um den Aufbau statischer Elektrizität auf Oberflächen, Materialien oder Bauteilen zu verhindern, zu reduzieren oder zu beseitigen.

Spezifikationen ansehen ->
Asset-Tracking-Gerät

Ein elektronisches Gerät, das Ortungstechnologien nutzt, um Position, Status und Bewegung physischer Assets in Echtzeit zu überwachen und aufzuzeichnen.

Spezifikationen ansehen ->

Häufige Fragen

Was ist der typische Frequenzbereich dieses Impedanzanpassungsnetzwerks?

Der Frequenzbereich beträgt 0,1 bis 3000 MHz und deckt typische HF-Anwendungen ab. Der tatsächliche Bereich kann jedoch je nach spezifischem Modell und Konfiguration variieren. Verifizieren Sie den Frequenzbereich immer mit dem Hersteller für Ihre beabsichtigte Anwendung.

Was ist die charakteristische Impedanz dieses Netzwerks?

Die Standard-charakteristische Impedanz beträgt 50 Ω, was in HF-Systemen üblich ist. Andere Impedanzwerte sind möglicherweise auf Anfrage erhältlich, aber der Standard ist 50 Ω. Bestätigen Sie die Impedanzanforderung mit Ihrem Systemdesign.

Was sind typische Einfügungsdämpfungs- und Rückflussdämpfungswerte?

Die Einfügungsdämpfung beträgt ≤0,5 dB, einschließlich Steckerverlusten, und die Rückflussdämpfung beträgt ≥20 dB, was einem VSWR besser als 1,22:1 entspricht. Diese Werte sind Referenzbereiche und sollten für das spezifische Modell und die Frequenz verifiziert werden.

Welche Steckertypen sind verfügbar?

Standard-Steckertypen umfassen SMA, N und TNC. Andere Typen sind möglicherweise auf Anfrage erhältlich. Die Wahl des Steckers beeinflusst die Gesamtleistung und sollte basierend auf den Schnittstellenanforderungen Ihres Systems getroffen werden.

Kann ich Hersteller direkt kontaktieren?

CNFX ist ein offenes Verzeichnis, keine Handelsplattform und kein Beschaffungsagent. Herstellerprofile und Formulare helfen bei der Vorbereitung des direkten Kontakts.
