Pulsgeneratorschaltung

Auf Basis strukturierter CNFX-Herstellerprofile wird Pulsgeneratorschaltung im Bereich Herstellung von Computern, elektronischen und optischen Erzeugnissen anhand von Ausgangsfrequenzbereich bis Pulsbreite eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Pulsgeneratorschaltung wird durch die Baugruppe aus Oszillator-IC und Zeitgeberwiderstände beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Elektronische Schaltung zur Erzeugung präziser Zeitimpulse für die Motorsteuerung

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

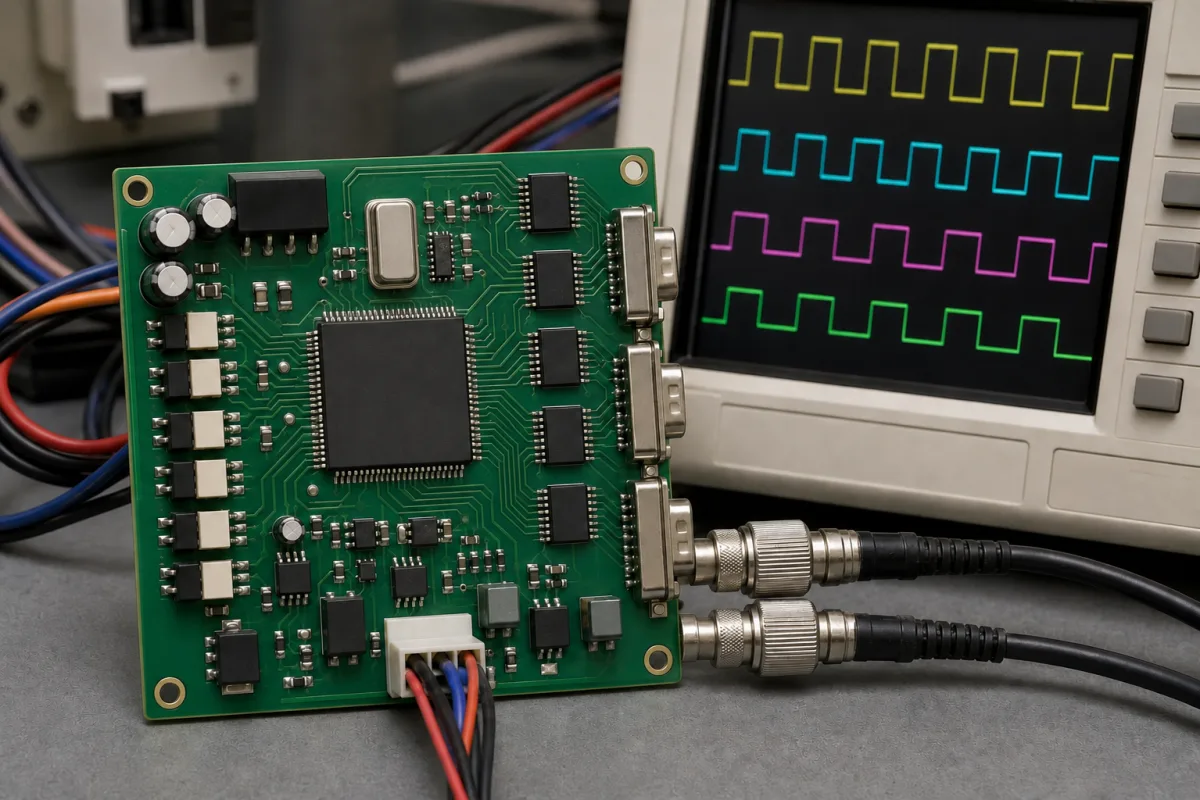

Pulsgeneratorschaltung in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Pulsgeneratorschaltung

Technische Definition

Die Pulsgeneratorschaltung ist eine spezialisierte elektronische Komponente im Achssteuermodul automatisierter Systeme. Ihre Hauptfunktion besteht darin, präzise hochfrequente Impulssignale zu erzeugen, die Position, Geschwindigkeit und Beschleunigung von Motoren steuern. Durch die Umwandlung digitaler Steuersignale in präzise elektrische Impulse liefert sie die Zeitreferenz für Motorantriebe oder Schrittmotorsteuerungen in Anwendungen wie CNC-Maschinen, Robotik und Präzisionspositioniersystemen. Die Schaltung verwendet typischerweise Oszillatoren, Timer oder digitale Logikbausteine, um Rechteckimpulse mit spezifischer Frequenz, Tastverhältnis und Amplitude zu erzeugen, synchronisiert mit Steuersignalen. Zu den wichtigsten Parametern gehören ein Ausgangsfrequenzbereich von 0,1–100 kHz (einstellbar über externen Widerstand/Kondensator), eine Impulsbreite von 1–1000 μs, ein Ausgangsstrom von 0,5–2,0 A pro Kanal und eine Versorgungsspannung von 5–24 V DC mit Verpolungsschutz. Die Zeitgenauigkeit beträgt ±0,01 % basierend auf einer Quarzoszillator-Referenz, und die Schaltung arbeitet im Temperaturbereich von -40 bis 85 °C. Die Eingangslogikpegel sind TTL/CMOS-kompatibel bei 3,3–5 V, mit Anstiegs-/Abfallzeiten von 10–50 ns. Die Schutzart beträgt IP54–IP65 gemäß IEC 60529, geeignet für staubige oder feuchte Umgebungen. Das kompakte Modul misst 60×40×15 mm und wiegt 30–50 g. Aufgebaut auf einer Leiterplatte mit integrierten Schaltungen, Widerständen, Kondensatoren und Transistoren, ist es für industrielle Zuverlässigkeit ausgelegt. Für jede spezifische Anwendung sind modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten zu verifizieren.

Funktionsprinzip

Die Schaltung erzeugt Rechteckimpulse mithilfe von Oszillatoren, Timern oder digitaler Logik. Sie setzt Frequenz, Tastverhältnis und Amplitude basierend auf externen Komponenten oder Steuersignalen. Diese Impulse werden mit dem Steuerungssystem synchronisiert, um eine präzise Zeitsteuerung für die Motorbewegung zu ermöglichen. Der Ausgang treibt Motorantriebe oder Schrittmotorsteuerungen an und ermöglicht so genaue Positionierung und Geschwindigkeitsregelung.

Hauptmaterialien

Leiterplatte (PCB), Integrierte Schaltkreise (ICs), Widerstände, Kondensatoren, Transistoren

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Ausgangsfrequenzbereich	0.1–100 kHz	Adjustable via external resistor/capacitor
Pulsbreite	1–1000 μs	Determines motor step duration
Ausgangsstrom	0.5–2.0 A	Peak current per channel
Versorgungsspannung	5–24 V DC	Single supply, reverse polarity protected
Zeitgenauigkeit	±0.01 %	Crystal oscillator reference
Betriebstemperatur	-40–85 °C	Industrial grade components
Eingangslogikpegel	3.3–5 V	TTL/CMOS compatible
Anstiegs /Abfallzeit	10–50 ns	Fast switching for minimal delay
Schutzart	IP54–IP65	Suitable for dusty/humid environmentsIEC 60529
Abmessungen (L×B×H)	60×40×15 mm	Compact PCB mountable module
Gewicht	30–50 g	Leichtgewicht für die Integration

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Oszillator-IC
Erzeugt das Basisfrequenzsignal für die Impulserzeugung
Material: Halbleitersilizium
Zeitgeberwiderstände
Bestimmt die Frequenz und Zeitsteuerungseigenschaften der Schaltung
Material: Kohleschicht- oder Metallschichtausführung
Zeitgeberkondensatoren
Bestimmt die Oszillationsfrequenz und die Impulszeitsteuerung
Material: Keramik oder Elektrolyt
Ausgangspuffer
Verstärkt und konditioniert das Impulssignal zum Antrieb externer Lasten
Material: Transistor oder Operationsverstärker

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

voltage:	3,3 V bis 24 V DC
Betriebstemperatur:	-40 °C bis +85 °C
output current:	±20 mA max.
frequency range:	1 Hz bis 1 MHz
operating humidity:	0-85 % nicht kondensierend

Montage- und Anwendungskompatibilität

Industrielle MotorsteuerungssystemePräzisionstakt-AnwendungenAutomatisierte Fertigungsausrüstung

Nicht geeignet: Hochspannungs-Lichtbogenumgebungen (>1 kV)

Auslegungsdaten

Erforderliche Impulsfrequenz (Hz)
Ausgangsspannungs-/Stromanforderungen
Steuersignal-Schnittstellentyp (z.B. TTL, CMOS, analog)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

3,3-5,0 VDC, 1-100 kHz Impulsfrequenz, -40 °C bis +85 °C Umgebungstemperatur

Belastungs- und Ausfallgrenzen

Spannungsabfall unter 2,7 VDC verursacht Taktabweichung >1 %, Frequenzabweichung über ±0,5 % des Sollwerts, Sperrschichttemperatur über 125 °C

Thermisches Durchgehen in Halbleiterübergängen aufgrund von I²R-Erwärmung, dielektrischer Durchschlag in Taktkondensatoren bei >6,3 VDC, Elektromigration in Kupferleitungen bei Stromdichte >10⁶ A/cm²

Fertigungskontext

Pulsgeneratorschaltung wird innerhalb von Herstellung von Computern, elektronischen und optischen Erzeugnissen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Kondensator-Degradation

Ursache: Austrocknen von Elektrolytkondensatoren oder ESR-Erhöhung aufgrund von thermischer Belastung, Spannungsspitzen oder Alterung, was zu Impulsamplitudenreduktion oder Taktabweichung führt.

Transistor-/IC-Ausfall

Ursache: Überhitzung durch übermäßigen Strom, Spannungstransienten oder unzureichende Wärmeableitung, die Kurzschluss- oder Unterbrechungsausfälle in Schaltkomponenten verursacht.

Wartungsindikatoren

Inkonsistente oder schwache Ausgangsimpulse (mit Oszilloskop gemessen)
Hörbares hochfrequentes Pfeifen oder Klicken von Komponenten, das Lichtbogenbildung oder Belastung anzeigt

Technische Hinweise

Implementierung von Wärmemanagement mit Kühlkörpern oder Zwangsluftkühlung für Leistungskomponenten und Anwendung von Derating-Richtlinien (z.B. Betrieb von Kondensatoren bei ≤80% der Nennspannung).
Hinzufügung von Transientenspannungsunterdrückung (TVS-Dioden) und Filterung an Ein-/Ausgängen zum Schutz vor elektrischem Rauschen und Spitzen sowie regelmäßige Infrarot-Thermografie-Inspektionen.

Konformität und Fertigungsnormen

Referenznormen

IEC 61000-4-4 (Elektromagnetische Verträglichkeit - Prüfung der Immunität gegen schnelle transiente Störgrößen/Burst)CE-Kennzeichnung (Conformité Européenne - EU-Anforderungen an Sicherheit, Gesundheit und Umweltschutz)

Fertigungsgenauigkeit

Impulsbreitengenauigkeit: +/-2% des Nennwerts
Ausgangsspannungsamplitudentoleranz: +/-5% über den gesamten Betriebstemperaturbereich

Qualitätsprüfung

Oszilloskop-Wellenformanalyse (Anstiegszeit, Abfallzeit, Impulsbreitenverifikation)
Umweltbelastungstests (Temperaturwechsel, Feuchtigkeit, Vibration gemäß IEC 60068-2-Reihe)

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Elektrostatische Entladung (ESD) über 8 kV HBM → Gate-Oxid-Durchschlag in MOSFET-Schalttransistoren → Integrierte ESD-Schutzdioden mit 15 kV IEC 61000-4-2-Bewertung und Reihenwiderstände an allen Ein-/Ausgangspins

Netzteilschwankung >100 mVss bei Schaltfrequenz → Phasenregelschleifen (PLL)-Jitter über 500 ps RMS → LC-Pi-Filter mit 47 µF-Tantalkondensatoren und 10 µH-Ferritperlen an allen Stromschienen, getrennte analoge/digitale Masse

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Pulsgeneratorschaltung

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Pulsgeneratorschaltung

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Was ist der Ausgangsfrequenzbereich der Pulsgeneratorschaltung?

Der Ausgangsfrequenzbereich beträgt 0,1–100 kHz, einstellbar über externen Widerstand/Kondensator. Die genaue Einstellung hängt von der Anwendung ab.

Welche Versorgungsspannung benötigt die Schaltung?

Die Schaltung arbeitet mit einer einzelnen Versorgungsspannung von 5–24 V DC mit Verpolungsschutz. Stellen Sie sicher, dass die Versorgung in diesem Bereich liegt.

Was ist der Betriebstemperaturbereich?

Die Schaltung ist für -40 bis 85 °C ausgelegt und verwendet Industriekomponenten. Verifizieren Sie die Eignung für Ihre Umgebung.

Welche Schutzart hat die Schaltung?

Die Schutzart beträgt IP54–IP65 gemäß IEC 60529, geeignet für staubige oder feuchte Umgebungen. Bestätigen Sie die spezifische Schutzart für Ihr Modell.
