Interferometrischer Optikkopf

Auf Basis strukturierter CNFX-Herstellerprofile wird Interferometrischer Optikkopf im Bereich Herstellung von Computern, elektronischen und optischen Erzeugnissen anhand von Wellenlänge bis Ausgangsleistung eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Interferometrischer Optikkopf wird durch die Baugruppe aus Laserquelle und Strahlteiler beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Ein präzises optisches Bauteil, das Interferenzmuster erzeugt und analysiert für berührungslose Oberflächenmessung.

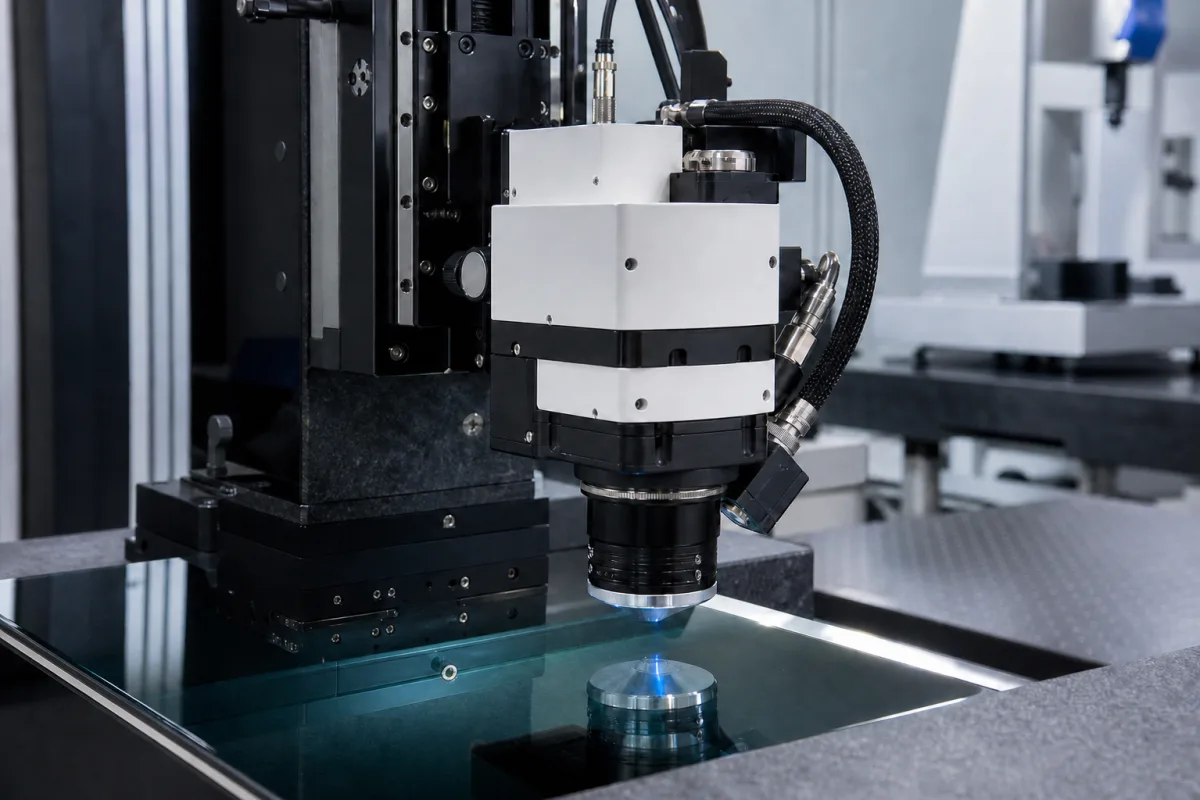

Interferometrischer Optikkopf in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Der interferometrische Optikkopf ist eine kritische Komponente im Präzisions-Optiklinsen-Inspektions- und Messsystem. Er fungiert als primäre Sensoreinheit, projiziert kohärentes Licht auf die Linsenoberfläche und erfasst die resultierenden Interferenzstreifen. Diese Streifen werden verwendet, um Oberflächentopographie, Krümmung und Defekte mit Nanometer-Genauigkeit zu berechnen, was eine hochpräzise Qualitätskontrolle in der optischen Fertigung ermöglicht. Der Kopf sendet einen kohärenten Lichtstrahl aus (typischerweise von einem HeNe-Laser mit einer Wellenlänge von 632,8 nm), der in einen Referenzstrahl und einen Messstrahl aufgeteilt wird. Der Messstrahl reflektiert von der optischen Linsenoberfläche, während der Referenzstrahl einen bekannten Weg zurücklegt. Die beiden Strahlen rekombinieren und erzeugen ein Interferenzmuster, dessen Phasen- und Intensitätsvariationen direkt dem Oberflächenprofil der zu prüfenden Linse entsprechen. Dieses Muster wird von einer Detektorarray erfasst und verarbeitet, um 3D-Oberflächenkarten zu erzeugen. Der Kopf ist für die Integration in Inspektionssysteme ausgelegt, mit einem Messbereich von 0,1–10 mm abhängig von der Oberflächenreflexion und einer sub-Nanometer vertikalen Auflösung von 0,1 nm. Die Genauigkeit beträgt ±0,5 nm, rückführbar auf einen Wellenlängenstandard. Der Arbeitsabstand reicht von 10–50 mm und die numerische Apertur von 0,5–0,95, wobei eine höhere NA eine höhere laterale Auflösung bietet. Der Kopf arbeitet bei Temperaturen von 15–35 °C und kann bei -10–50 °C gelagert werden, mit nicht kondensierender relativer Luftfeuchtigkeit von 20–80%. Er benötigt eine universelle Stromversorgung von 100–240 V AC und verbraucht 15–30 W. Die Kopfanordnung wiegt 1,5–2,5 kg und ist gemäß IEC 60529 mit IP54 geschützt. Materialien umfassen Quarzglas, Edelstahl und Präzisionslager. Alle Spezifikationen sind Referenzwerte; verifizieren Sie modellspezifische Daten mit dem Hersteller.

Funktionsprinzip

Der Kopf sendet einen kohärenten Lichtstrahl aus (typischerweise von einem Laser), der in einen Referenzstrahl und einen Messstrahl aufgeteilt wird. Der Messstrahl reflektiert von der optischen Linsenoberfläche, während der Referenzstrahl einen bekannten Weg zurücklegt. Die beiden Strahlen rekombinieren und erzeugen ein Interferenzmuster, dessen Phasen- und Intensitätsvariationen direkt dem Oberflächenprofil der zu prüfenden Linse entsprechen. Dieses Muster wird von einer Detektorarray erfasst und verarbeitet, um 3D-Oberflächenkarten zu erzeugen.

Technische Parameter

Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Wellenlänge632.8 nmHeNe laser standard
Ausgangsleistung0.5–1.0 mWClass 2 laser product
Messbereich0.1–10 mmDepending on surface reflectivity
Auflösung0.1 nmSub-nanometer vertical resolution
Genauigkeit±0.5 nmTraceable to wavelength standard
Arbeitsabstand10–50 mmObjective lens dependent
Numerische Apertur0.5–0.95Higher NA for higher lateral resolution
Betriebstemperatur15–35 °CStable temperature required for accuracy
Lagertemperatur-10–50 °CAvoid extreme temperature changes
Relative Luftfeuchtigkeit20–80 % RHnicht kondensierend
Eingangsspannung100–240 V ACUniversal power supply
Leistungsaufnahme15–30 WIncludes electronics
Gewicht1.5–2.5 kgHead assembly only
SchutzartIP54Staub- und spritzwassergeschütztIEC 60529

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Quarzglas Edelstahl Präzisionslager

Komponenten / BOM

Components / BOM
  • Laserquelle
    Erzeugt kohärentes monochromatisches Licht für Interferenz
    Material: Halbleiter-/Gaslaserkomponenten
  • Strahlteiler
    Teilt den einfallenden Lichtstrahl in Referenz- und Messstrahlen auf
    Material: beschichtetes Quarzglas
  • Referenzspiegel
    Bietet einen stabilen Referenzstrahlengang für das Interferometer
    Material: Ultraflach beschichtetes Glas
  • Objektivlinse
    Fokussiert Licht auf die Prüfoberfläche und sammelt reflektiertes Licht
    Material: Präzisionsoptisches Glas
  • Detektor-Array
    Erfasst das Interferenzmuster für die digitale Verarbeitung
    Material: CCD/CMOS-Sensor-Silizium

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Thermischer Gradient von 15 K über optische Bank Interferenzmusterverzerrung mit 0,25λ Wellenfrontfehler Invar-Legierungsstrukturteile mit α=1,2×10⁻⁶ K⁻¹, aktive Temperaturregelung mit ±0,1 K Stabilität
Vibration bei 120 Hz mit 0,5 g Amplitude Phasenmessrauschen über 2π/100 rad Kinematische Montage mit 25 Hz Eigenfrequenz, Wirbelstromdämpfung mit 0,7 kritischem Dämpfungsverhältnis

Technische Bewertung

Betriebsbereich
Betriebsbereich
0,1-100 µm Verschiebungsmessbereich, 0,1-10 m/s Abtastgeschwindigkeit, 632,8 nm HeNe-Laserwellenlänge
Belastungs- und Ausfallgrenzen
Kohärenzlängendegradation unter 10 m, Interferenzstreifenkontrastreduktion unter 0,3, Strahldivergenz über 0,5 mrad
Thermische Ausdehnungsdifferenz zwischen optischen Halterungen (Δα=7,2×10⁻⁶ K⁻¹) verursacht Fehlausrichtung, Photodetektorsättigung bei 5 mW einfallender Leistung, piezoelektrischer Aktuatorhysterese über 2% bei 100 Hz
Fertigungskontext
Interferometrischer Optikkopf wird innerhalb von Herstellung von Computern, elektronischen und optischen Erzeugnissen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:Nur Atmosphärendruck (nicht unter Druck)
Durchflussrate:Nicht zutreffend für dieses optische System
Betriebstemperatur:+15°C bis +35°C (Betrieb), -10°C bis +50°C (Lagerung)
Montage- und Anwendungskompatibilität
Metallische Oberflächen (Stahl, Aluminium, Titan)Halbleiterwafer (Silizium, GaAs)Optische Komponenten (Linsen, Spiegel, Prismen)
Nicht geeignet: Umgebungen mit hoher Partikelbelastung (Sandstrahl-, Pulverbeschichtungsbereiche)
Auslegungsdaten
  • Messbereich (z.B. 0-100µm, 0-1mm)
  • Erforderliche Auflösung/Genauigkeit (z.B. ±10nm, ±0,1%)
  • Ziel-Oberflächenreflektivität/Rauheit (z.B. Ra <0,1µm, >20% Reflektivität)

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Optische Fehlausrichtung
Ursache: Thermische Ausdehnung/Kontraktion von Befestigungskomponenten, mechanischer Stoß/Vibration oder unsachgemäße Installation, die zu Strahlpfadabweichungen führt
Laserdiodendegradation
Ursache: Thermische Belastung durch unzureichende Wärmeableitung, Stromspitzen in der Stromversorgung oder Überschreitung der Betriebszyklen, die zu reduzierter Ausgangsleistung führen
Wartungsindikatoren
  • Inkonsistente oder schwankende Messwerte während Kalibrierungsprüfungen
  • Sichtbare Kondensation oder Kontamination auf optischen Oberflächen oder hörbare Unregelmäßigkeiten des Kühlgebläses
Technische Hinweise
  • Implementierung aktiver Temperaturstabilisierung mit PID-gesteuertem Wärmemanagement zur Minimierung von Thermidrifteffekten
  • Etablierung regelmäßiger optischer Pfadverifikation mittels zertifizierter Referenzstandards und Aufrechterhaltung von Reinraum-Partikelkontrolle im Betriebsumfeld

Konformität und Fertigungsnormen

Referenznormen
ISO 10110-7:2017 (Optik und Photonik - Erstellung von Zeichnungen für optische Elemente und Systeme - Oberflächenfehlertoleranzen)ANSI/ASME B46.1-2019 (Oberflächentextur, Oberflächenrauheit, Welligkeit und Richtung)DIN 3140-7:2016 (Optik und optische Instrumente - Erstellung von Zeichnungen für optische Elemente und Systeme - Teil 7: Oberflächenfehlertoleranzen)
Fertigungsgenauigkeit
  • Ebenheit der Referenzfläche: λ/10 (typischerweise 63,3 nm bei 632,8 nm Wellenlänge)
  • Parallelität zwischen Montageflächen: ≤ 2 Bogensekunden
Qualitätsprüfung
  • Interferometrischer Oberflächenebenheitstest (unter Verwendung von Referenzflächen und monochromatischer Lichtquelle)
  • Laserausrichtung und optische Achsenverifikationstest

Hersteller von Interferometrischer Optikkopf

Herstellerprofile mit passender Produktionsfähigkeit in China.

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Diese Seite teilen

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation
4/5
Fertigungsfähigkeit
4/5
Prüfbarkeit
5/5
Lieferantentransparenz
3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

LieferketteVerwandte Produkte und Komponenten

3D-Musterscanner

Eine Komponente, die dreidimensionale Oberflächenmuster und Texturen von Objekten in einem industriellen System erfasst.

Spezifikationen ansehen ->
Luftqualitätsmonitor

Ein elektronisches Gerät, das Konzentrationen verschiedener Luftschadstoffe und Umweltparameter misst und meldet.

Spezifikationen ansehen ->
Aluminium-Elektrolytkondensator

Aluminium-Elektrolytkondensatoren sind polarisierte Kondensatoren mit einer Aluminiumoxid-Dielektrikumsschicht, die eine hohe Kapazität pro Volumen für Netzteile und Energiespeicher bieten.

Spezifikationen ansehen ->
Antistatik-Gerät

Ein Gerät oder System, das entwickelt wurde, um den Aufbau statischer Elektrizität auf Oberflächen, Materialien oder Bauteilen zu verhindern, zu reduzieren oder zu beseitigen.

Spezifikationen ansehen ->

Häufige Fragen

Was ist die typische Wellenlänge des Lasers im interferometrischen Optikkopf?

Die Standardwellenlänge beträgt 632,8 nm, typischerweise von einem HeNe-Laser. Dies ist ein Referenzwert; bestätigen Sie die genaue Wellenlänge für Ihr spezifisches Modell.

Was sind Messbereich und Auflösung des Kopfes?

Der Messbereich beträgt 0,1–10 mm abhängig von der Oberflächenreflexion, und die vertikale Auflösung beträgt 0,1 nm (sub-Nanometer). Dies sind Referenzwerte; verifizieren Sie mit dem Hersteller für Ihre Anwendung.

Welche Umgebungsbedingungen sind für den Betrieb erforderlich?

Der Kopf arbeitet bei Temperaturen von 15–35 °C und kann bei -10–50 °C gelagert werden. Die relative Luftfeuchtigkeit sollte 20–80% nicht kondensierend betragen. Für Genauigkeit ist eine stabile Temperatur erforderlich.

Welche Schutzklasse hat der Kopf?

Die Schutzklasse ist IP54 gemäß IEC 60529, was Staub- und Spritzwasserschutz bedeutet. Dies ist ein Referenzwert; bestätigen Sie die Konformität mit dem Hersteller.

Kann ich Hersteller direkt kontaktieren?

CNFX ist ein offenes Verzeichnis, keine Handelsplattform und kein Beschaffungsagent. Herstellerprofile und Formulare helfen bei der Vorbereitung des direkten Kontakts.
