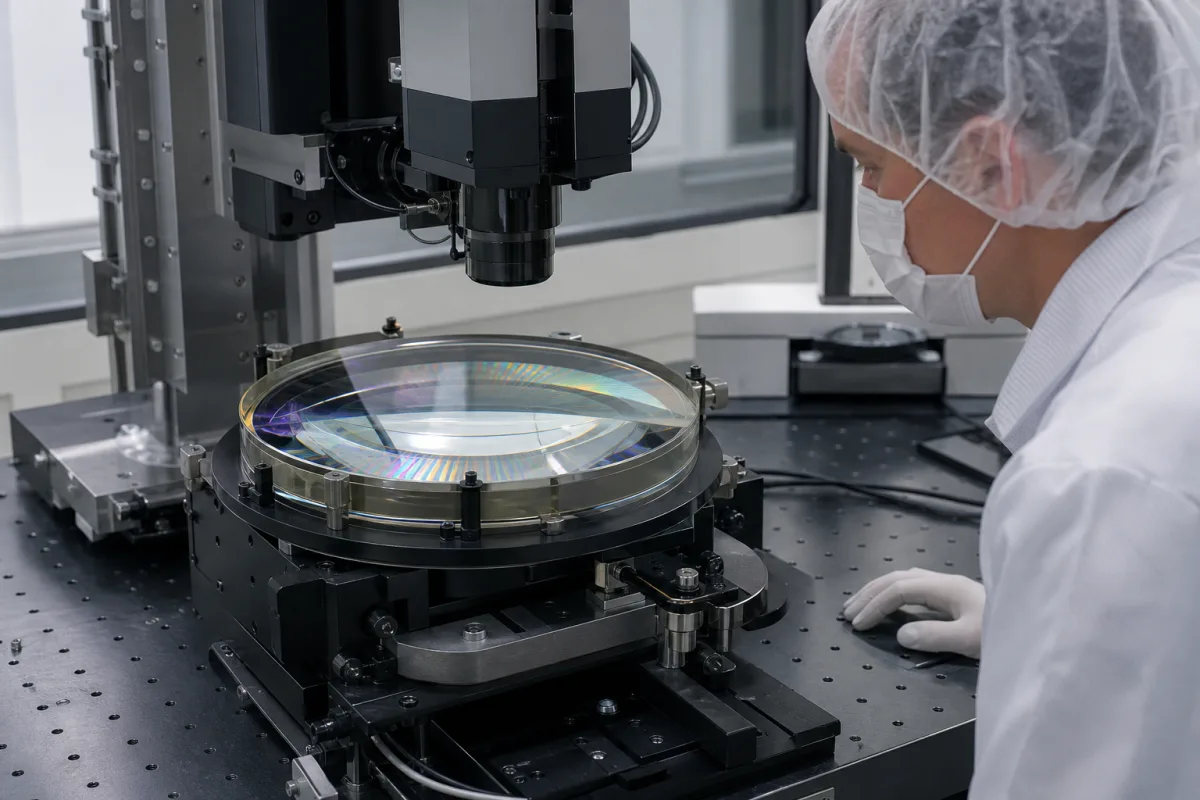

Präzisions-Inspektions- und Messsystem für optische Linsen

Diese eigenständige industrielle Inspektionsmaschine wurde für die präzise Messung und Qualitätskontrolle optischer Linsenelemente während der Fertigung entwickelt. Sie führt berührungslose optische Tests durch, um kritische Parameter wie Oberflächenform, Zentrierung und Brennweite gemäß den Konstruktionsspezifikationen zu verifizieren. Das System ermöglicht eine schnelle Gut-/Schlecht-Bestimmung und Datenerfassung für die statistische Prozesskontrolle in der Massenproduktion von Linsen. Es ist unerlässlich, um die optische Leistung sicherzustellen und Ausschussraten in der Präzisionsoptikfertigung zu reduzieren.

Das System integriert eine interferometrische oder Wellenfront-Sensorquelle mit präziser mechanischer Positionierung, um optische Leistungsdaten von Linsenproben zu erfassen. Automatisierte Analysesoftware vergleicht gemessene Wellenfrontfehler mit theoretischen Modellen und liefert quantitative Ergebnisse für jeden Parameter. Die Maschine ist auf einem Granitsockel mit Edelstahlrahmen aufgebaut, was Stabilität und Schwingungsdämpfung gewährleistet. Präzisionsglasoptiken und eloxierte Aluminiumkomponenten werden in den optischen und mechanischen Subsystemen verwendet.

Zu den wichtigsten Spezifikationen gehören ein Messwellenlängenbereich von 405–650 nm, ein Messbereich für den Linsendurchmesser von 0,5–200 mm und eine Messgeschwindigkeit von 0,5–5 Sekunden pro Messung. Die Positioniergenauigkeit beträgt ±0,5 μm, und die Messgenauigkeit für den Oberflächenformfehler beträgt ±0,1 μm mit einer vertikalen Auflösung von 0,01 μm. Das System arbeitet in einem Temperaturbereich von 15–30 °C und einem Luftfeuchtigkeitsbereich von 20–80 % relativer Luftfeuchtigkeit (nicht kondensierend). Es hat eine Schutzart von IP54 gemäß IEC 60529, und die Maschinenabmessungen betragen 1200×800×1600 mm bei einem Gewicht von 350 kg. Die Stromversorgung erfordert 220–240 VAC.

Für jede spezifische Anwendung verifizieren Sie modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten. Die aufgeführten Parameter sind Referenzbereiche für Verzeichniszwecke und müssen für das tatsächliche Modell und die Anwendung bestätigt werden.

Das System verwendet interferometrische oder Wellenfront-Sensortechniken, um die optische Wellenfront einer zu prüfenden Linse zu messen. Eine Lichtquelle mit einer Wellenlänge zwischen 405 und 650 nm beleuchtet die Linse, und die reflektierte oder durchgelassene Wellenfront wird von einem Sensor erfasst. Präzisionsmechanische Tische positionieren die Linse mit einer Genauigkeit von ±0,5 μm. Die gemessene Wellenfront wird mithilfe automatisierter Analysesoftware mit einem theoretischen Modell verglichen, das Fehler in Oberflächenform, Zentrierung und Brennweite berechnet. Das System liefert Gut-/Schlecht-Ergebnisse und sammelt Daten für die statistische Prozesskontrolle.
