Technische Definition

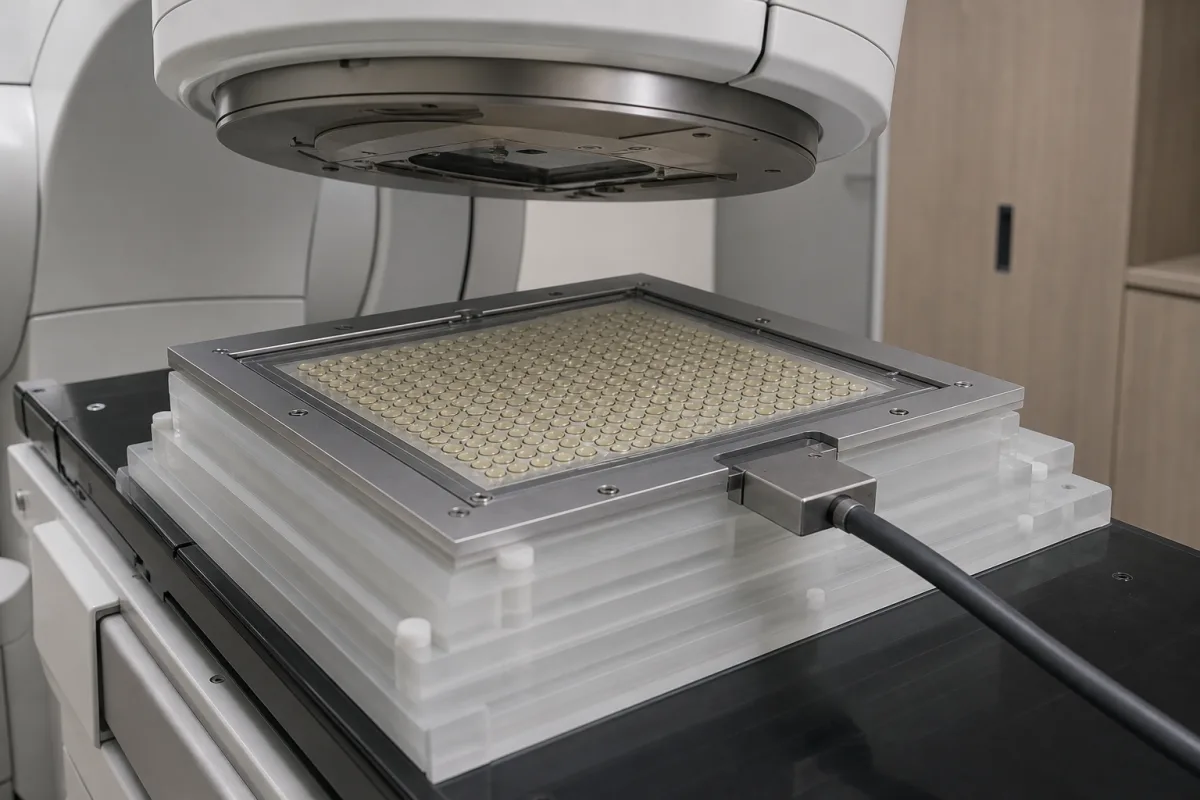

Ein Ionisationskammer-Array ist eine Komponente in Strahlüberwachungssystemen, die Strahlungseigenschaften über einen Querschnitt misst. Es besteht aus mehreren Ionisationskammern, die in einem Gitter oder linear angeordnet sind, und ermöglicht die gleichzeitige Datenerfassung an vielen Punkten. Dieses Gerät liefert Echtzeitinformationen über Strahlintensität, Position, Profil und Dosisverteilung, was für die Qualitätssicherung in Strahlentherapie, industrieller Radiographie und Teilchenbeschleunigeranwendungen unerlässlich ist. Das Array ist typischerweise in einem Edelstahlgehäuse mit Aluminiumelektroden und Isolierkeramik untergebracht und arbeitet mit einer Füllung aus hochreinem Gas wie Luft oder Argon. Die Signalauslesung erfolgt über Kupferkabel. Zu den wichtigsten Parametern gehören die Anzahl der Kanäle (128–1024), die aktive Fläche (100–400 cm²), die räumliche Auflösung (Mittenabstand 2–10 mm), die Empfindlichkeit (1–100 nC/Gy), der Dosisleistungsbereich (0,1–100 Gy/min), die Messunsicherheit (±1–±3% relativ zur Referenzdosimetrie), die Betriebsspannung (200–500 V DC), der Leckstrom (<1 nA bei Betriebsspannung ohne Strahlung), die Betriebstemperatur (15–35 °C), der Feuchtigkeitsbereich (20–80% relative Luftfeuchtigkeit, nicht kondensierend), die Schutzart (IP40–IP54 gemäß IEC 60529), das Kammermaterial (luftäquivalenter Kunststoff C-552) und das Gewicht (2–10 kg). Diese Werte sind typische Bereiche; die tatsächlichen Spezifikationen müssen mit dem Hersteller für das spezifische Modell und die Anwendung bestätigt werden. Das Array ist für die Integration in größere Systeme ausgelegt, und seine Leistung hängt von korrekter Kalibrierung und Ausrichtung ab. Benutzer sollten verifizieren, dass das ausgewählte Modell ihre Anforderungen an Strahlenergie, Dosisleistung und Umgebung erfüllt. Wartungssignale umfassen erhöhten Leckstrom, instabile Messwerte oder physische Schäden am Gehäuse oder an den Anschlüssen. Das Gerät ist nicht für den Einsatz außerhalb seiner spezifizierten Betriebsbedingungen vorgesehen, und Änderungen oder Reparaturen sollten nur von qualifiziertem Personal durchgeführt werden.
Funktionsprinzip
Jede Ionisationskammer im Array enthält ein gasgefülltes Volumen mit zwei Elektroden. Wenn Strahlung hindurchtritt, ionisiert sie die Gasmoleküle und erzeugt Ionenpaare (positive Ionen und Elektronen). Ein angelegtes elektrisches Feld zwischen den Elektroden bewirkt, dass diese Ladungen zu den jeweiligen Elektroden wandern und einen kleinen Strom erzeugen, der proportional zur Strahlungsintensität an diesem Ort ist. Die Array-Konfiguration ermöglicht die gleichzeitige Messung an mehreren Punkten über den Strahlbereich und liefert so eine räumliche Karte des Strahlprofils und der Dosisverteilung. Der Strom jedes Kanals wird ausgelesen und verarbeitet, um Echtzeitdaten für Überwachung und Qualitätssicherung zu erzeugen.
