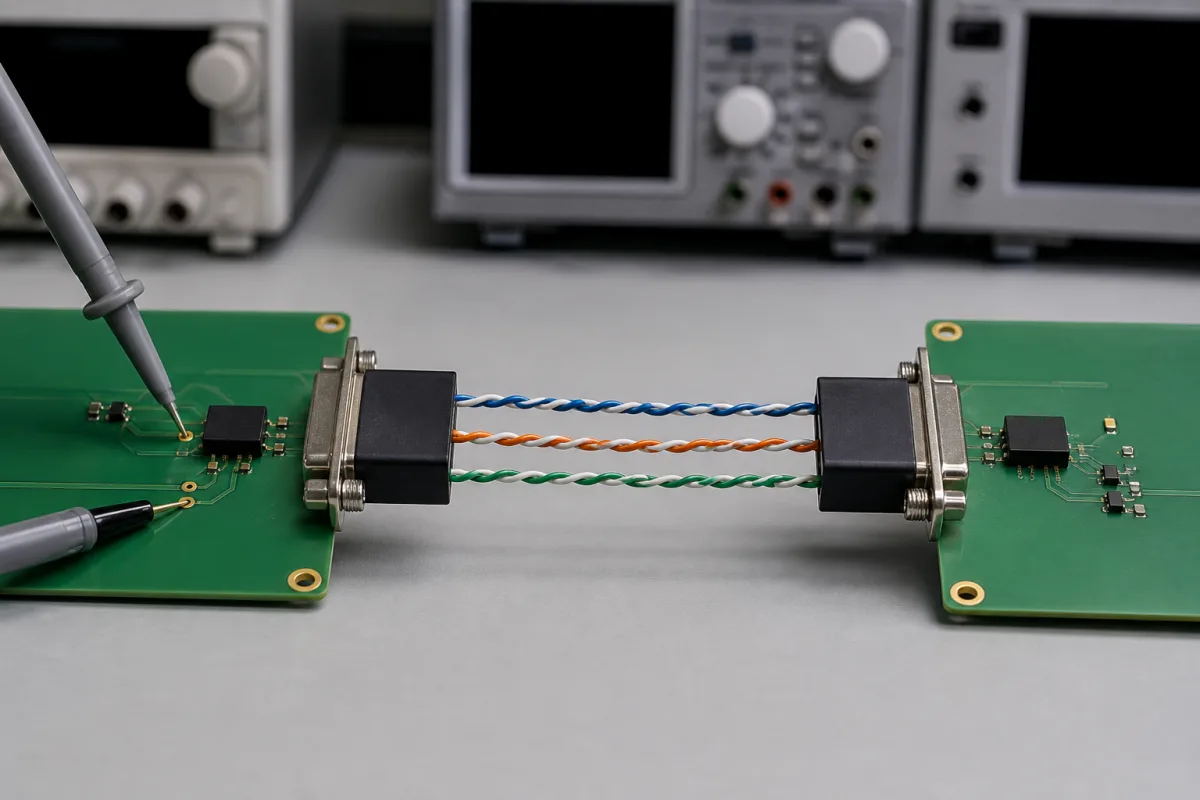

Isolations-/Kommunikationsschnittstelle

Die Isolations-/Kommunikationsschnittstelle ist eine kritische Komponente der Zellüberwachungseinheit (CMU) in Batteriemanagementsystemen. Sie erfüllt zwei Hauptfunktionen: Sie bietet galvanische Trennung zwischen Hochvoltbatteriezellen und Niederspannungsüberwachungsschaltungen, um Sicherheit zu gewährleisten, und ermöglicht bidirektionale Kommunikation zur Übertragung von Zellspannung, Temperatur und Statusdaten an die zentrale Batteriemanagementsteuerung sowie zum Empfang von Steuerbefehlen. Die Schnittstelle verwendet typischerweise Optokoppler, kapazitive Isolierung oder transformatorbasierte Isolierung, um eine Barriere zu schaffen, die eine direkte elektrische Verbindung verhindert, aber Signalübertragung ermöglicht. Kommunikationsprotokolle wie CAN, SPI oder proprietäre serielle Schnittstellen werden implementiert, um Daten zwischen isolierten Bereichen auszutauschen. Die Komponente wandelt analoge Zellmessungen in digitale Signale um, überträgt sie über die Isolationsbarriere und kann Fehlerprüf- und Fehlererkennungsmechanismen enthalten. Zu den wichtigsten Parametern gehören eine Isolationsspannung von 2500 V DC (gemäß IEC 60747-5-5), Datenraten von 1–10 Mbps mit Unterstützung von CAN und SPI, ein mit -40 bis 85 °C angegebener Betriebstemperaturbereich, der modellspezifisch bestätigt werden muss und eine Versorgungsspannung von 3,3–5,5 V DC. Darüber hinaus bietet es eine Gleichtakt-Transientenfestigkeit von 25–100 kV/µs, eine Ausbreitungsverzögerung von 10–60 ns, eine Kriechstrecke von 8–12 mm und eine Luftstrecke von 6–10 mm (gemäß IEC 60664-1), eine Gehäusegröße von 5–10 mm², ein Gewicht von 0,5–2 g, einen Feuchtigkeitsbereich von 5–95% RH (gemäß IEC 60068-2-78) und einen ESD-Schutz von ±8 kV (gemäß IEC 61000-4-2). Zu den Materialien gehören Siliziumhalbleiter, Epoxidharz-Verkapselung, Kupferleiter und Ferritkern für Transformatorisolierung. Diese Werte sind Verzeichnisreferenzen und müssen mit dem Hersteller für spezifische Modelle und Anwendungen verifiziert werden.

Die Schnittstelle verwendet Isolationstechnologie wie Optokoppler, kapazitive Kopplung oder Transformatoren, um eine galvanische Barriere zu schaffen. Analoge Signale von Batteriezellen werden digitalisiert und dann über Protokolle wie CAN oder SPI übertragen. Die Isolierung verhindert gefährlichen Stromfluss, ermöglicht aber den Datenaustausch. Fehlerprüfung und Fehlererkennung können integriert sein, um eine zuverlässige Kommunikation zu gewährleisten.
