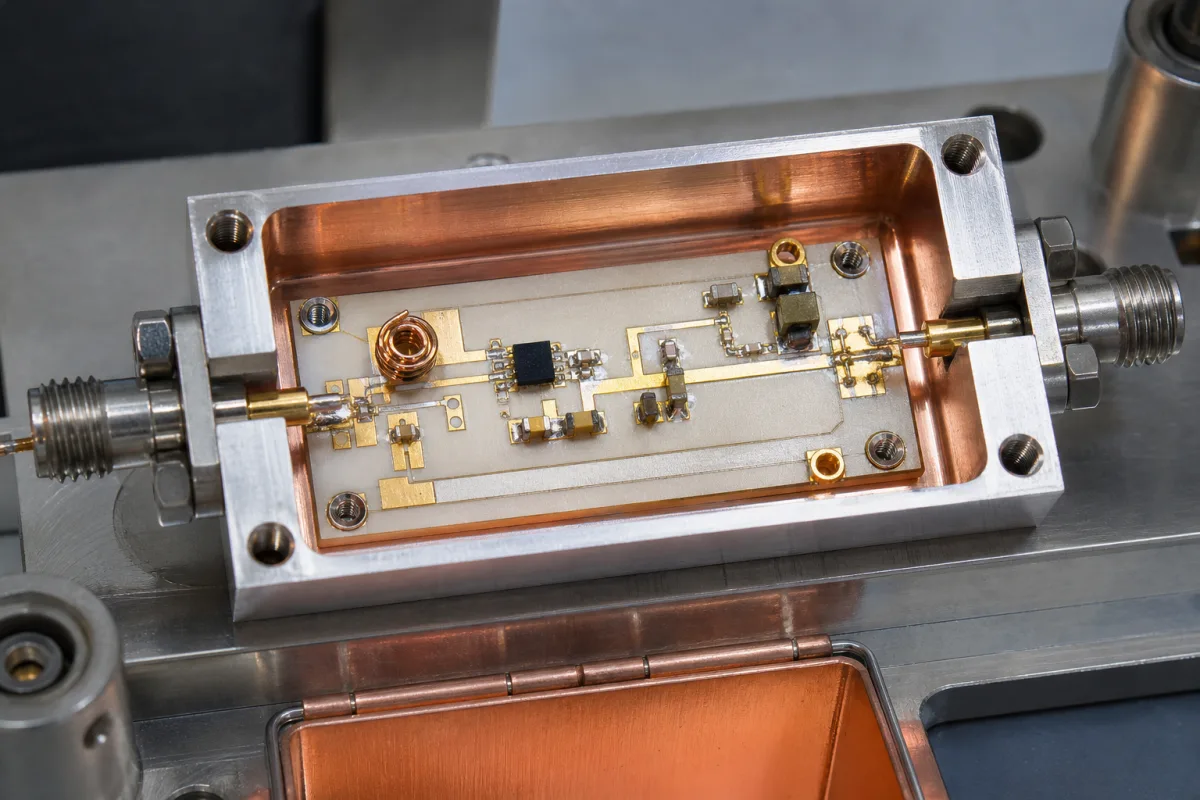

Technische Definition
Ein rauscharmer Verstärker (LNA) ist eine kritische Komponente in drahtlosen Funkmodulen, die eingehende Hochfrequenzsignale von Antennen mit minimaler Verschlechterung des Signal-Rausch-Verhältnisses verstärkt. Dies ermöglicht den zuverlässigen Empfang schwacher Signale in Kommunikationssystemen wie Mobilfunkbasisstationen, WLAN-Routern, Satellitenempfängern und Radarsystemen. Der LNA ist typischerweise die erste aktive Stufe in der Empfangskette, und seine Rauschleistung bestimmt weitgehend die Gesamtempfindlichkeit des Systems. Durch hohe Verstärkung bei möglichst geringem Rauschen stellt der LNA sicher, dass nachfolgende Stufen das Signal verarbeiten können, ohne von Rauschen überwältigt zu werden. Das Gerät arbeitet über einen Frequenzbereich von 0,5 bis 6 GHz und deckt typische Kommunikationsbänder ab. Es bietet eine Verstärkung von 15 bis 25 dB, eine Rauschzahl von 0,5 bis 1,5 dB und Eingangs- und Ausgangsreflexionsdämpfungen von mehr als 10 dB, was eine gute Impedanzanpassung gewährleistet. Der LNA benötigt eine Gleichspannungsversorgung von 3,3 bis 5 V und verbraucht 20 bis 80 mA Strom. Er kann eine Ausgangsleistung von 10 bis 20 dBm am 1-dB-Kompressionspunkt liefern und Eingangsleistungen bis zu 10 bis 20 dBm verarbeiten. Der Betriebstemperaturbereich beträgt -40 bis 85°C und ist für industrielle Umgebungen geeignet. Die Komponente ist in einem oberflächenmontierten Gehäuse (SMD) mit Abmessungen von 3×3 mm bis 5×5 mm erhältlich, was eine kompakte Integration ermöglicht. Typische Materialien sind Galliumarsenid (GaAs), Silizium-Germanium (SiGe) und CMOS-Silizium, die jeweils unterschiedliche Kompromisse zwischen Leistung und Kosten bieten. Bei der Auswahl eines LNA müssen Ingenieure modellspezifische Parameter wie genauen Frequenzbereich, Verstärkung, Rauschzahl und Versorgungsspannung anhand der beabsichtigten Anwendung verifizieren. Es ist wichtig, das Datenblatt des Herstellers zu konsultieren und die Einhaltung relevanter Normen zu bestätigen, da die hier angegebenen Werte Referenzbereiche für eine Produktkategorie sind, keine garantierten Spezifikationen für ein bestimmtes Bauteil.
Funktionsprinzip
Der LNA arbeitet mit Transistoren, typischerweise aus GaAs, SiGe oder CMOS, in spezifischen Konfigurationen, um hohe Verstärkung zu bieten und gleichzeitig die interne Rauscherzeugung zu minimieren. Das Design umfasst sorgfältige Impedanzanpassung an Eingang und Ausgang, um maximale Leistungsübertragung und minimale Signalreflexion zu gewährleisten. Biasschaltungen setzen den Arbeitspunkt des Transistors, um geringes Rauschen und hohe Linearität zu erreichen. Die Rauschzahl des Transistors wird durch geeignete Gerätegeometrie und Betriebsbedingungen minimiert. Die Schaltung kann Rückkopplungsnetzwerke enthalten, um die Verstärkung zu stabilisieren und die Bandbreite zu verbessern. Der LNA verstärkt das schwache HF-Signal und fügt dabei minimales Rauschen hinzu, wodurch das Signal-Rausch-Verhältnis für die nachfolgende Verarbeitung erhalten bleibt.
