Technische Definition

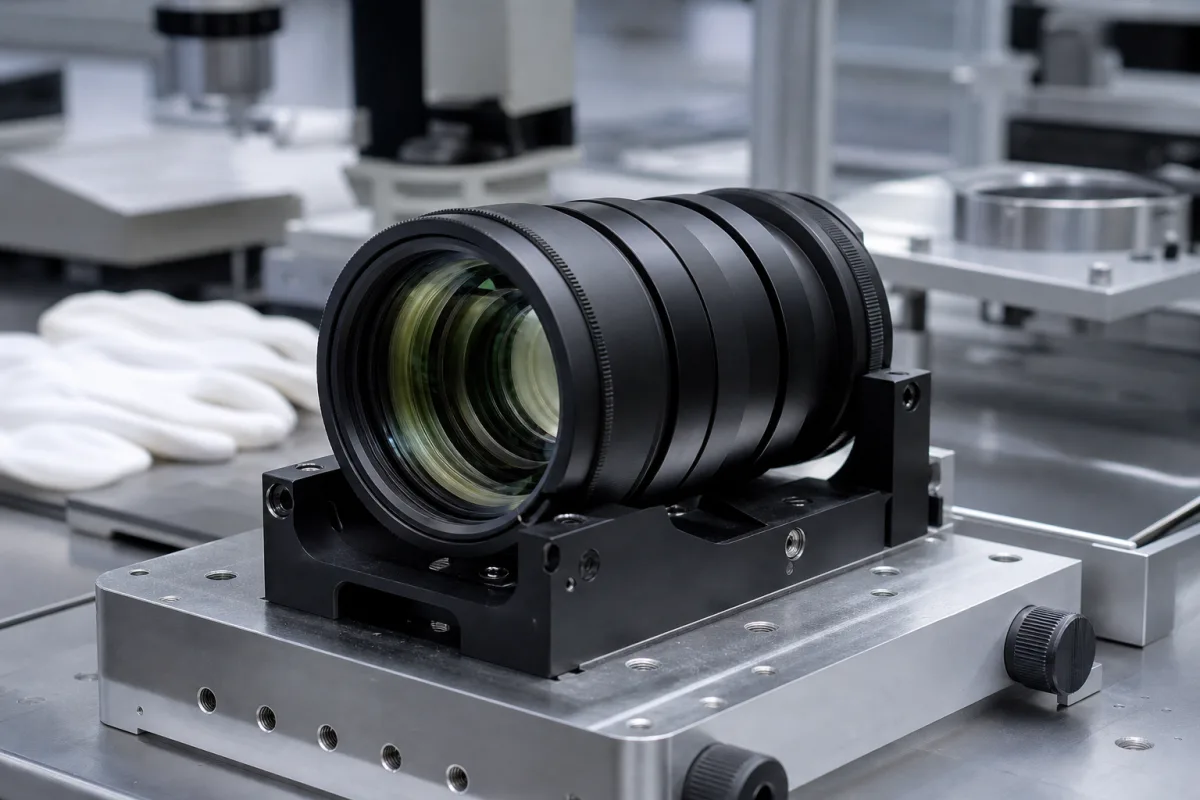

Die optische Linsenanordnung in einer Zeilenkamera ist eine kritische Komponente, die dafür verantwortlich ist, einfallendes Licht zu sammeln und auf das lineare Sensorarray zu fokussieren. Sie gewährleistet eine hochauflösende Bildaufnahme, indem sie den optischen Pfad präzise steuert, Aberrationen minimiert und eine konsistente Fokussierung über die gesamte Scanlinie aufrechterhält. Ihre Leistung wirkt sich direkt auf Auflösung, Kontrast und die gesamte Bildqualität der Kamera in industriellen Inspektions- und Messanwendungen aus.
Diese Anordnung besteht typischerweise aus mehreren Linsenelementen, die angeordnet sind, um optische Aberrationen wie chromatische und sphärische Aberration zu korrigieren. Licht vom Zielobjekt passiert diese Elemente, die die Lichtstrahlen brechen, um sie präzise auf die Fotodioden des linearen Sensors zu konvergieren und so ein scharfes, fokussiertes Bild einer einzelnen Linie des gescannten Objekts zu erzeugen. Die Anordnung ist für den Einsatz in Zeilenkameras konzipiert, die häufig in industriellen Inspektions-, Bahninspektions- und Messsystemen eingesetzt werden, wo kontinuierliche Hochgeschwindigkeitsbildgebung bewegter Objekte erforderlich ist.
Zu den wichtigsten Spezifikationen gehören ein Brennweitenbereich von 16–100 mm, der Sichtfeld und Vergrößerung bestimmt. Der Blendenbereich von F1.4–F16 steuert Lichtdurchsatz und Schärfentiefe. Der Bildkreis von φ43,3 mm deckt 35-mm-Vollformatsensoren ab. Die Modulationsübertragungsfunktion (MTF) ist mit ≥0,3 bei 200 lp/mm angegeben, was den minimalen Kontrast in der Mitte angibt. Die Verzeichnung ist auf ≤0,5% maximale radiale Verzeichnung über das Feld begrenzt. Die hintere Brennweite ist von 17,5 bis 20,0 mm für die Sensorausrichtung einstellbar. Die Betriebstemperatur reicht von -20 bis 70 °C, die Lagertemperatur von -40 bis 85 °C, mit relativer Luftfeuchtigkeit bis 85% nicht kondensierend. Der Schutzgrad ist IP54–IP65 gemäß IEC 60529. Das Linsenmaterial ist optisches Glas CDGM H-K9L mit geringem Blaseneinschluss, konform mit GB/T 7665. Eine einlagige Antireflexbeschichtung aus MgF2 bietet 99,5% Transmission. Das Gewicht variiert von 120 bis 180 g je nach Brennweite und Tubusdesign. Der Befestigungstyp ist C-Mount mit einem Standard-1"-32-UN-Gewinde.
Bei der Auswahl oder Überprüfung dieser Anordnung bestätigen Sie modellspezifische Werte und Normen mit dem rechtlichen Hersteller oder Lieferanten, da die aufgeführten Bereiche Referenzwerte für die Produktfamilie sind.
Funktionsprinzip
Die Anordnung besteht aus mehreren Linsenelementen, die angeordnet sind, um optische Aberrationen (wie chromatische und sphärische Aberration) zu korrigieren. Licht vom Zielobjekt passiert diese Elemente, die die Lichtstrahlen brechen, um sie präzise auf die Fotodioden des linearen Sensors zu konvergieren und so ein scharfes, fokussiertes Bild einer einzelnen Linie des gescannten Objekts zu erzeugen.
