Sendereinheit

Auf Basis strukturierter CNFX-Herstellerprofile wird Sendereinheit im Bereich Maschinen- und Anlagenbau anhand von Erfassungsbereich bis Strahlabstand eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Sendereinheit wird durch die Baugruppe aus LED-Anordnung und Optische Linsenbaugruppe beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Die Sendereinheit ist die emittierende Komponente eines Sicherheitslichtvorhangs, die Infrarotlichtstrahlen projiziert, um ein schützendes Detektionsfeld zu erzeugen.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

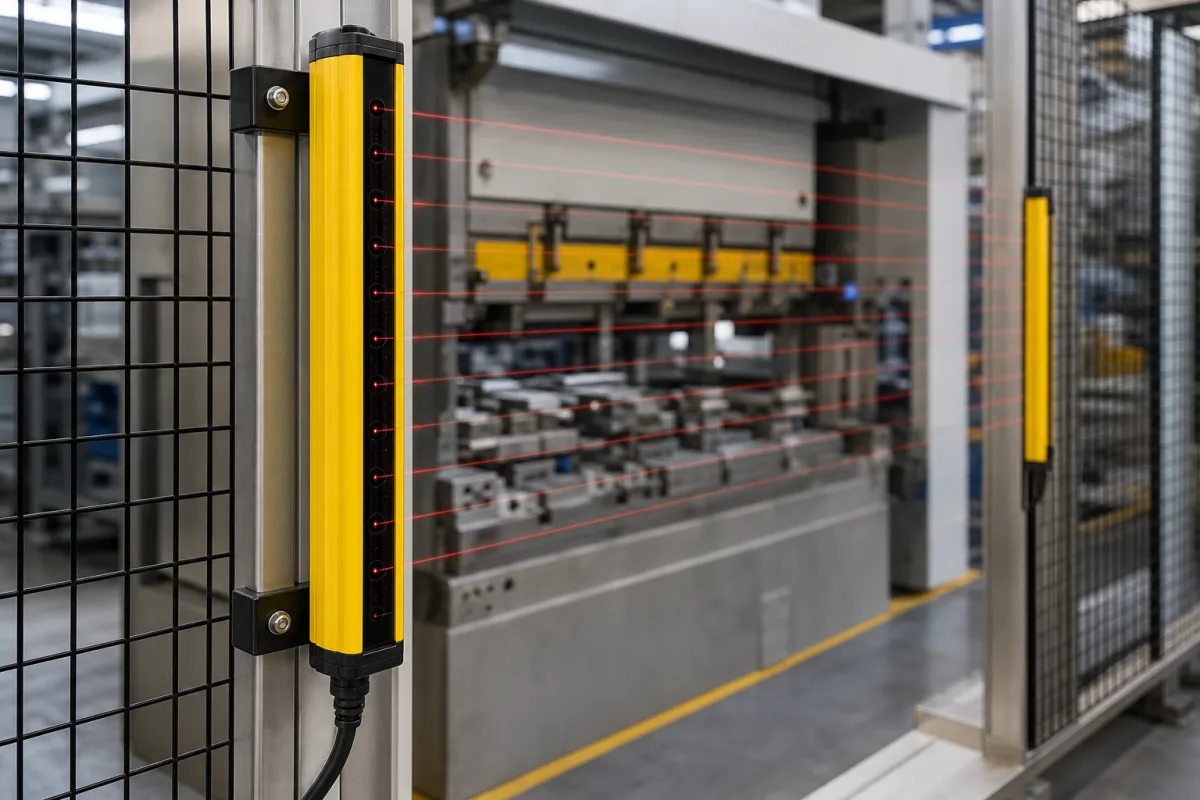

Sendereinheit in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Sendereinheit

Technische Definition

Die Sendereinheit ist eine aktive Komponente innerhalb eines Sicherheitslichtvorhangsystems, die dazu dient, eine Reihe paralleler Infrarotlichtstrahlen auf eine entsprechende Empfängereinheit zu senden. Diese Strahlen bilden ein schützendes Detektionsfeld über einem Gefahrenbereich, wie z. B. einem Maschinenzugang. Wenn ein Objekt einen oder mehrere Strahlen unterbricht, löst das System ein Sicherheitsstoppsignal aus, um den Zugang zu gefährlichen Maschinen zu verhindern. Die Sendereinheit enthält typischerweise LED-Arrays, optische Linsen, Steuerschaltungen und ein Gehäuse, das für industrielle Umgebungen ausgelegt ist. Sie ist Teil eines sicherheitsbezogenen Steuerungssystems und muss gemäß der spezifischen Risikobewertung der Anwendung und den geltenden Sicherheitsnormen ausgewählt und installiert werden. Die Leistungsmerkmale der Einheit, wie Erfassungsbereich, Strahlabstand, Anzahl der Strahlen, Schutzhöhe, Ansprechzeit, Versorgungsspannung, Leistungsaufnahme, Betriebstemperatur, Lagertemperatur, Gehäuseschutzart, Gehäusematerial und Gewicht, werden im Verzeichnis als Referenzbereiche angegeben. Diese Werte müssen mit dem rechtlichen Hersteller oder Lieferanten für das genaue Modell und die Anwendung verifiziert werden. Die Sendereinheit ist kein eigenständiges Sicherheitsgerät; sie muss mit einer kompatiblen Empfängereinheit und Sicherheitslogik verwendet werden, um ein vollständiges Sicherheitslichtvorhangsystem zu bilden. Korrekte Ausrichtung, Montage und regelmäßige Tests sind unerlässlich, um die Sicherheitsfunktion aufrechtzuerhalten. Die Einheit ist für den Einsatz in industriellen Umgebungen ausgelegt und kann nationalen und internationalen Vorschriften unterliegen. Konsultieren Sie immer die Dokumentation des Herstellers für Installations-, Betriebs- und Wartungsanweisungen.

Funktionsprinzip

Die Sendereinheit erzeugt modulierte Infrarotlichtimpulse mithilfe eines LED-Arrays. Diese Impulse werden durch optische Linsen kollimiert, um parallele Strahlen zu erzeugen. Die Strahlen werden über den geschützten Bereich zur Empfängereinheit übertragen. Das Modulationsmuster ermöglicht es dem System, zwischen Umgebungslicht und dem Signal des Sicherheitslichtvorhangs zu unterscheiden, wodurch ein zuverlässiger Betrieb unter verschiedenen Lichtbedingungen gewährleistet wird. Wenn ein Objekt die Strahlen unterbricht, erkennt der Empfänger die Änderung und das System initiiert ein Sicherheitsstoppsignal.

Hauptmaterialien

Gehäuse aus Aluminiumlegierung, Optische Fenster aus Polycarbonat, Leiterplatte mit elektronischen Komponenten

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Erfassungsbereich	0.1–6 m	Maximum range for reliable detectionIEC 61496
Strahlabstand	10–40 mm	Determines minimum object size
Anzahl der Strahlen	4–128	Depends on protection height
Schutzfeldhöhe	100–1200 mm	Height of the detection field
Ansprechzeit	5–30 ms	Time to output signal after beam interruptionIEC 61496
Betriebsspannung	24 ±10% V DC	Verpolungsgeschützt
Leistungsaufnahme	2–10 W	Depends on number of beams
Betriebstemperatur	-10–55 °C	nicht kondensierendIEC 61496
Lagertemperatur	-20–70 °C	For non-operating storage
Schutzart	IP54–IP65	IP65 für WaschbereicheIEC 60529
Gehäusematerial	Aluminum	Anodized aluminum extrusion
Gewicht	0.5–5 kg	Depends on length

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

LED-Anordnung
Erzeugt Infrarotlichtimpulse für Strahlübertragung
Material: Halbleitermaterialien (GaAs, GaAlAs)
Optische Linsenbaugruppe
Kollimiert und richtet Lichtstrahlen in parallelen Bahnen aus
Material: Optiktaugliches Polycarbonat oder Glas
Steuerplatine
Steuert Modulations-, Zeitsteuerungs- und Kommunikationsfunktionen
Material: FR-4-Leiterplatte mit elektronischen Bauteilen
Gehäuse
Schützt interne Komponenten vor Umwelteinflüssen gemäß DIN 40050-9 (IP-Schutzarten)
Material: Aluminiumlegierung mit IP65/IP67-Schutzart nach DIN EN 60529

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Nicht anwendbar (nur Umgebungsdruck)
Weitere Spezifikationen:	Schutzart: IP65/IP67, Ansprechzeit: ≤20 ms, Erfassungsbereich: 0,2 m bis 20 m
Betriebstemperatur:	-10 °C bis +55 °C

Montage- und Anwendungskompatibilität

Industrielle MaschinenabsicherungAutomatisierte MaterialhandhabungssystemeSicherheitszonen von Verpackungsanlagen

Nicht geeignet: Hochvibrationsumgebungen mit kontinuierlicher Verschiebung >0,5 mm

Auslegungsdaten

Erforderliche Schutzhöhe (mm)
Erforderliche Schutzbreite (mm)
Erforderlicher Sicherheitsabstand zur Gefahr (mm)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

850-950 nm Wellenlänge, 0,5-30 m Strahlprojektionsentfernung, 15-40° Strahldivergenzwinkel

Belastungs- und Ausfallgrenzen

LED-Übergangstemperatur über 125 °C, optische Ausgangsleistung unter 0,5 mW, Strahlausrichtungsabweichung über ±1,5°

Thermische Degradation von GaAlAs-Halbleiterübergängen bei erhöhten Temperaturen reduziert die Quanteneffizienz und erhöht die nichtstrahlende Rekombination, was zu dauerhafter Ausgangsleistungsreduktion führt.

Fertigungskontext

Sendereinheit wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Membranermüdungsriss

Ursache: Zyklische Druckfluktuationen, die die Auslegungsgrenzen überschreiten, führen zu Materialermüdung und schließlich zum Bruch.

Elektronische Drift und Kalibrierungsverlust

Ursache: Thermisches Zyklieren, Feuchtigkeitseintritt oder Alterung von Komponenten verursachen Signalungenauigkeiten und Messfehler.

Wartungsindikatoren

Unregelmäßige oder instabile Ausgangswerte während des Normalbetriebs
Sichtbare Korrosion, Feuchtigkeitsansammlung oder physische Beschädigung am Sendergehäuse

Technische Hinweise

Pulsationsdämpfer installieren und ordnungsgemäße Impulsleitungsentlüftung sicherstellen, um Druckzyklusbelastung der Membran zu minimieren
Regelmäßige Kalibrierungspläne mit Umgebungskompensation implementieren und Dichtheitsintegrität gegen Feuchtigkeitseintritt aufrechterhalten

Konformität und Fertigungsnormen

Referenznormen

CE-Kennzeichnung (EU-Richtlinie 2014/35/EU Niederspannungsrichtlinie)IEC 60079-0:2017 Explosionsgefährdete Bereiche

Fertigungsgenauigkeit

Gehäuseabmaßtoleranz: +/-0,05 mm
Signalausgangsgenauigkeit: +/-0,1 % des Endwerts

Qualitätsprüfung

Umgebungs-Stresstest (ESS)
Kalibrierungsverifizierung gegen NIST-rückführbare Standards

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Umgebungstemperatur über 60 °C kombiniert mit Dauerbetrieb bei maximaler Ausgangsleistung → LED-thermisches Durchgehen führt zu katastrophalem Übergangsversagen und komplettem Strahlverlust → Integrierte Peltier-Kühlung mit PID-Temperaturregelung, die die Übergangstemperatur bei 85±5 °C hält

Schwingungsamplitude über 2,5 g bei Frequenzen zwischen 50-2000 Hz → Linsenmontagefehlausrichtung verursacht Strahlmusterverzerrung über 15 % Abweichung vom Nennwert → Kinematische Linsenmontage mit viskoelastischem Dämpfungsmaterial mit Verlustfaktor η=0,3 bei Betriebsfrequenzen

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Sendereinheit

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Sendereinheit

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Welche Funktion hat eine Sendereinheit in einem Sicherheitslichtvorhang?

Die Sendereinheit sendet eine Reihe paralleler Infrarotlichtstrahlen an eine Empfängereinheit. Diese Strahlen bilden ein schützendes Detektionsfeld. Wenn ein Objekt einen oder mehrere Strahlen unterbricht, löst das System ein Sicherheitsstoppsignal aus, um den Zugang zu gefährlichen Maschinen zu verhindern.

Was sind typische Parameter für eine Sendereinheit?

Typische Parameter umfassen Erfassungsbereich (0,1–6 m), Strahlabstand (10–40 mm), Anzahl der Strahlen (4–128), Schutzhöhe (100–1200 mm), Ansprechzeit (5–30 ms), Versorgungsspannung (24 V DC ±10%), Leistungsaufnahme (2–10 W), Betriebstemperatur (-10 bis 55 °C), Lagertemperatur (-20 bis 70 °C), Gehäuseschutzart (IP54–IP65), Gehäusematerial (Aluminium) und Gewicht (0,5–5 kg). Dies sind Referenzbereiche; verifizieren Sie mit dem Hersteller für das spezifische Modell.

Wie überprüfe ich die Eignung einer Sendereinheit für meine Anwendung?

Sie müssen eine Risikobewertung durchführen und den rechtlichen Hersteller oder Lieferanten konsultieren. Verifizieren Sie, dass Erfassungsbereich, Schutzhöhe, Ansprechzeit und andere Parameter der Sendereinheit Ihre Sicherheitsanforderungen erfüllen. Bestätigen Sie auch die Einhaltung anwendbarer Normen wie IEC 61496 und IEC 60529 für das spezifische Modell.

Welche Wartung ist für eine Sendereinheit erforderlich?

Reinigen Sie regelmäßig die optischen Fenster und prüfen Sie auf Beschädigungen. Stellen Sie sicher, dass die Ausrichtung mit der Empfängereinheit korrekt ist. Testen Sie die Sicherheitsfunktion regelmäßig gemäß den Anweisungen des Herstellers. Wenn die Einheit nicht korrekt reagiert, ersetzen Sie sie oder kontaktieren Sie den Hersteller für Wartung.
