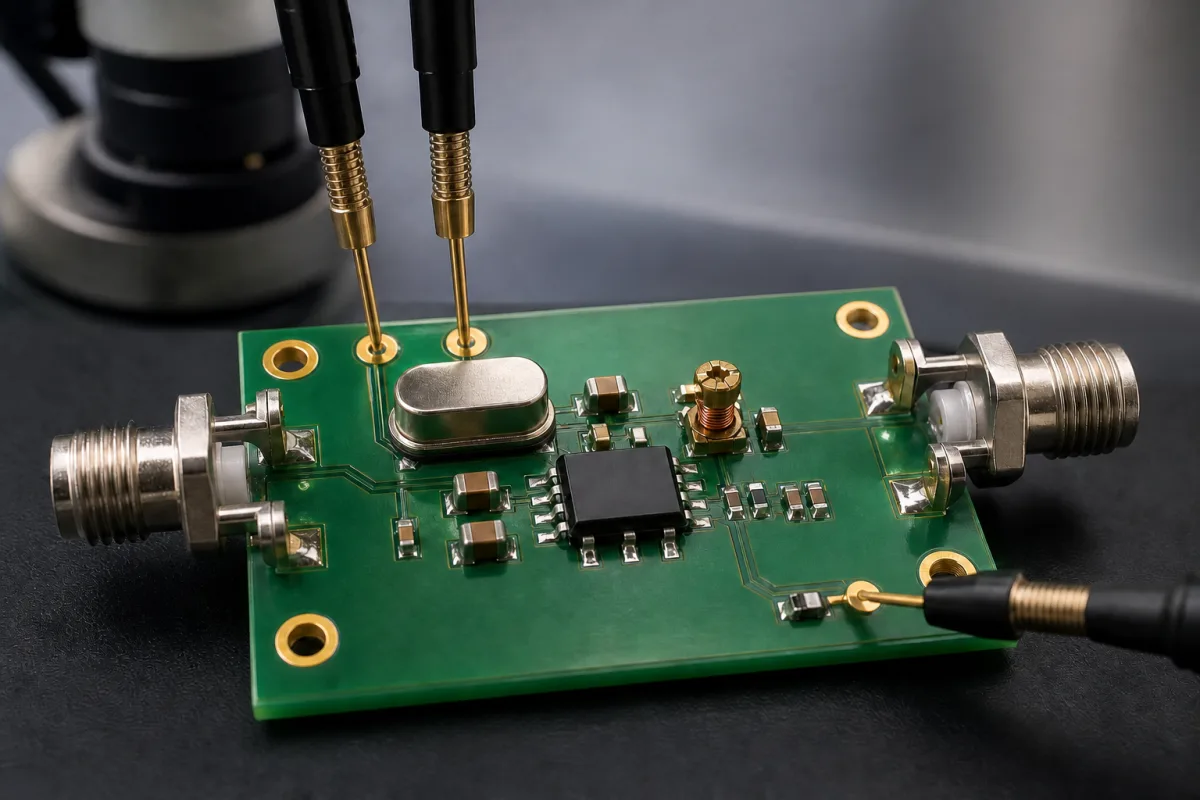

Oszillatorschaltung

Eine Oszillatorschaltung ist eine elektronische Komponente, die in der Herstellung von Computern, elektronischen und optischen Produkten verwendet wird. Sie erzeugt ein periodisches, oszillierendes elektrisches Signal mit einer bestimmten Frequenz. Diese Schaltung ist ein kritisches Bauteil in Hochfrequenzgeneratoren, das stabile, hochfrequente Schwingungen durch positive Rückkopplungsmechanismen erzeugt. Sie dient als frequenzbestimmendes Element für Signalerzeugungs- und Übertragungsanwendungen. Das Funktionsprinzip umfasst aktive Komponenten wie Transistoren, Operationsverstärker oder spezielle integrierte Schaltungen, kombiniert mit frequenzbestimmenden Elementen wie Quarzkristallen, LC-Schwingkreisen oder RC-Netzwerken. Diese sind in einer Rückkopplungsschleife angeordnet, um kontinuierliche Schwingungen bei einer präzisen Frequenz aufrechtzuerhalten, die durch die Resonanzeigenschaften der Schaltung bestimmt wird. Typische Materialien umfassen Halbleiterkomponenten (Transistoren oder ICs), Kondensatoren, Induktivitäten, Widerstände und Quarzkristalle. Der Hauptparameter ist der Oszillationsfrequenzbereich und die Stabilität, gemessen in Hertz (Hz). Dieser Parameter muss für das spezifische Modell und die Anwendung verifiziert werden. Es sind keine spezifischen Normen für dieses Produkt aufgeführt. Bitte beachten Sie, dass dieser Verzeichniseintrag nur zur Referenz dient; tatsächliche Produktspezifikationen, Leistungswerte und die Einhaltung von Normen müssen mit dem rechtlichen Hersteller oder Lieferanten bestätigt werden. Die Oszillatorschaltung ist ein grundlegender Baustein in vielen elektronischen Geräten und ermöglicht präzise Zeitsteuerung und Signalerzeugung. Ihr Design und ihre Leistung beeinflussen direkt die Funktionalität des Endprodukts. Daher sollte die Auswahl auf der erforderlichen Frequenz, Stabilität und Umgebungsbedingungen basieren. Wartungssignale können Frequenzdrift oder Ausfall des Startens der Oszillation umfassen. Fehlergrenzen umfassen Komponentendegradation oder -schäden. Konsultieren Sie immer den Hersteller für detaillierte Spezifikationen und Anwendungshinweise.

Die Oszillatorschaltung verwendet aktive Komponenten wie Transistoren oder Operationsverstärker in einer Rückkopplungsschleife mit frequenzbestimmenden Elementen wie Kristallen, LC-Schwingkreisen oder RC-Netzwerken. Die Rückkopplungsschleife bietet positive Rückkopplung, die die Schwingungen aufrechterhält. Die Frequenz wird durch die Resonanzeigenschaften der frequenzbestimmenden Elemente festgelegt. Die aktive Komponente verstärkt das Signal und kompensiert Verluste in der Schleife, wodurch eine stabile Schwingung aufrechterhalten wird. Das Schaltungsdesign stellt sicher, dass Schleifenverstärkung und Phase die Barkhausen-Kriterien für anhaltende Schwingungen erfüllen. Der Ausgang ist ein periodisches Signal mit der gewünschten Frequenz, das für Zeitsteuerung, Takterzeugung oder Signalübertragung verwendet werden kann.
