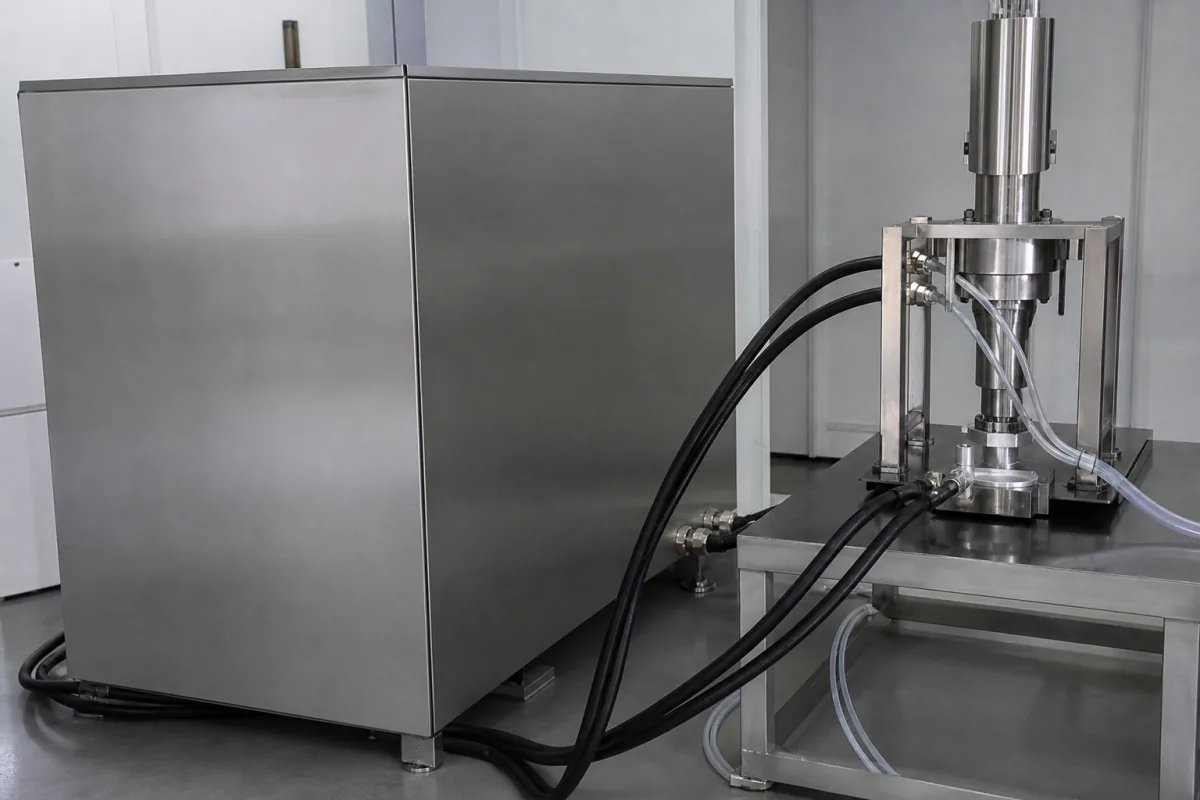

Hochfrequenzgenerator

Der Hochfrequenzgenerator ist eine Komponente in industriellen Ultraschallreinigungssystemen, insbesondere in Gemüsewaschlinien. Er wandelt Standard-Einphasen-Wechselstrom (220–240 V AC, 50/60 Hz) in hochfrequenten Wechselstrom um, typischerweise im Bereich von 20–100 kHz, um piezoelektrische Wandler anzuregen. Dies erzeugt Ultraschallkavitation im Wasser, die effektiv Schmutz und Verunreinigungen von Gemüse entfernt. Der Generator verwendet elektronische Oszillatorschaltungen mit MOSFET- oder IGBT-Schalttechnologie, um präzise hochfrequente Wellenformen zu erzeugen. Seine Ausgangsleistung reicht von 500 bis 2000 W, und die Frequenzgenauigkeit wird innerhalb von ±0,5 % gehalten, um eine stabile Reinigungsleistung zu gewährleisten. Das Gerät arbeitet in einem Umgebungstemperaturbereich von -10 bis 50 °C und hat einen Wirkungsgrad von mindestens 90 %, wodurch die Wärmeentwicklung reduziert wird. Die Schutzart variiert von IP54 bis IP65, geeignet für staubige oder feuchte Umgebungen; die Kühlung kann je nach Leistungsklasse Luft oder Wasser sein. Typische Abmessungen sind 300×200×150 mm, und das Gewicht liegt zwischen 5 und 15 kg. Bei der Auswahl eines Generators ist es wichtig, die Ausgangsfrequenz an die Resonanzfrequenz des Wandlers anzupassen und die Leistungsanforderungen des Reinigungssystems zu berücksichtigen. Modellspezifische Parameter wie genaue Ausgangsleistung, Frequenzbereich und Schutzart sollten mit dem Hersteller oder Lieferanten abgestimmt werden. Der Generator ist eine kritische Komponente, die die Reinigungseffektivität und den Energieverbrauch direkt beeinflusst. Eine ordnungsgemäße Installation und Wartung, einschließlich Überwachung der Betriebstemperatur und Sicherstellung ausreichender Kühlung, sind erforderlich, um thermische Abschaltung zu verhindern und die Lebensdauer zu verlängern. Dieser Verzeichniseintrag liefert Referenzdaten; tatsächliche Spezifikationen können je nach Modell und Anwendung variieren.

Der Generator wandelt niederfrequenten Wechselstrom in hochfrequenten Wechselstrom mithilfe elektronischer Oszillatorschaltungen um. Typischerweise verwendet er MOSFET- oder IGBT-Schaltelemente, die die DC-Zwischenkreisspannung schnell schalten, um eine hochfrequente Wellenform zu erzeugen. Die Steuerschaltung regelt Frequenz und Amplitude, um sie an die Resonanzfrequenz des Wandlers anzupassen und eine effiziente Energieübertragung zu gewährleisten. Das Ausgangssignal wird an piezoelektrische Wandler angelegt, die elektrische Energie in mechanische Schwingungen umwandeln und Ultraschallwellen in der Reinigungsflüssigkeit erzeugen.
