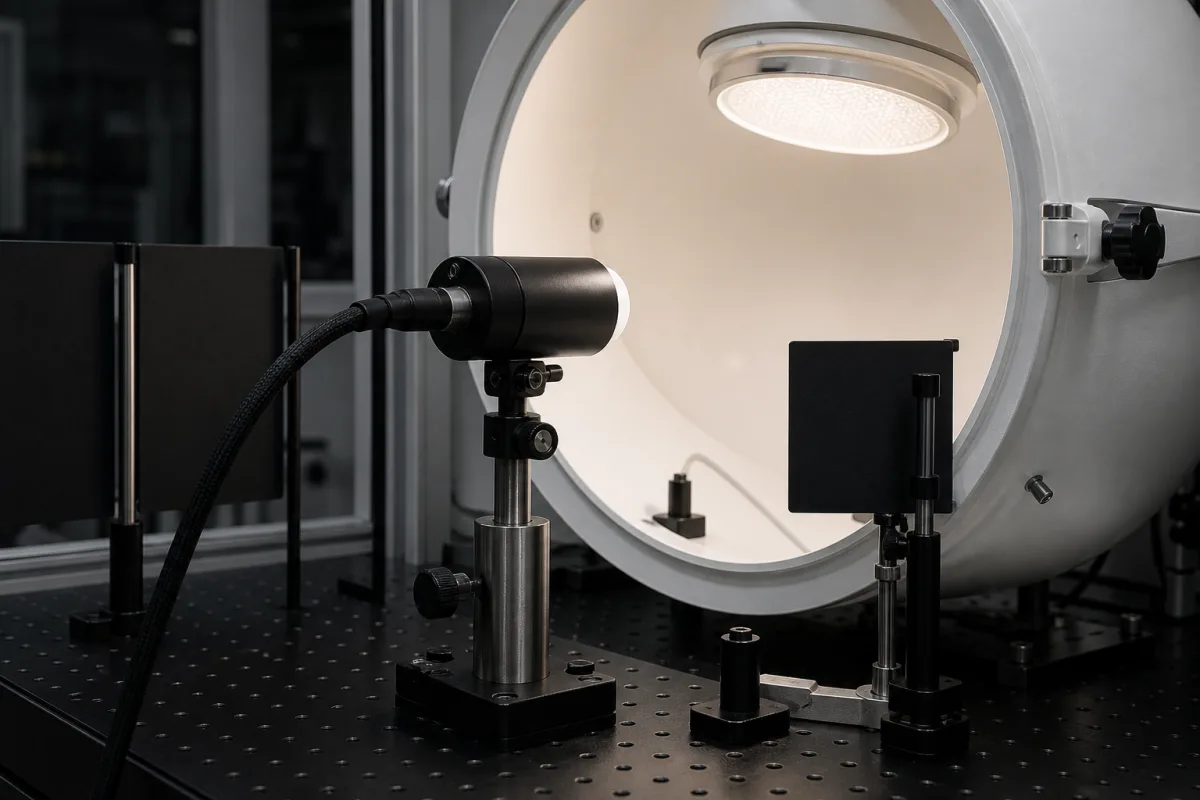

Photometrischer Sensor

Ein photometrischer Sensor in einer elektrischen Teststation ist eine präzise optische Komponente, die Lichtmerkmale wie Intensität, Wellenlänge oder spektrale Verteilung erkennt, misst und analysiert. Er wandelt optische Signale in elektrische Signale um, die vom Steuerungssystem der Teststation verarbeitet werden, und ermöglicht so die Verifizierung von lichtemittierenden Komponenten, optischen Baugruppen oder Materialeigenschaften während der Qualitätskontrolle und Funktionstests. Der Sensor ist für die Integration in automatisierte Testsysteme ausgelegt und liefert quantitative Daten für Gut-/Schlecht-Entscheidungen oder Prozesssteuerung. Sein Messbereich erstreckt sich von 0,1 bis 200.000 Lux und deckt typische Innenraum- bis helle Sonnenlichtbedingungen ab, mit einer Genauigkeit von ±3 % vom Endwert bei 25 °C und 60 % relativer Luftfeuchtigkeit. Die Auflösung beträgt 0,1 Lux, und die spektrale Empfindlichkeit liegt bei 400–700 nm, entsprechend der CIE-Photopischen Kurve. Die Ansprechzeit beträgt 0,5–1,0 Sekunden für 90 % des Endwerts. Der Betriebstemperaturbereich liegt bei -20 bis 60 °C, die Lagertemperatur bei -40 bis 85 °C, und die Versorgungsspannung beträgt 12–24 V DC mit Verpolungsschutz. Das Ausgangssignal ist 4–20 mA, linear zur Beleuchtungsstärke. Das Gehäuse ist gemäß IEC 60529 mit IP65–IP67 bewertet, staubdicht und gegen Wasserstrahlen geschützt, und besteht aus 316L-Edelstahl gemäß ASTM A240 für Korrosionsbeständigkeit. Das Gewicht beträgt 150–200 g ohne Kabel. Zu den Materialien gehören eine Silizium-Photodiode, optische Glaslinse, Aluminiumgehäuse und Kupferkontakte. Der Sensor arbeitet, indem er Licht über einen optischen Eingang empfängt, in ein elektrisches Signal umwandelt und für die digitale Ausgabe aufbereitet. Die Kalibrierung gemäß photometrischen Standards gewährleistet Genauigkeit. Für spezifische Anwendungen verifizieren Sie modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.

Der photometrische Sensor empfängt einfallendes Licht über einen optischen Eingang (Linse, Faser oder Fenster). Das Licht interagiert mit einem lichtempfindlichen Element (Fotodiode, Fototransistor oder CCD/CMOS-Array), das einen elektrischen Strom proportional zur Lichtintensität erzeugt. Dieses Signal wird dann durch integrierte Schaltungen verstärkt, aufbereitet und in digitale Daten umgewandelt. Der Sensor kann Filter, Gitter oder Monochromatoren für die Spektralanalyse enthalten, wobei die Kalibrierung eine genaue Messung gemäß bekannten photometrischen Standards gewährleistet.
