Technische Definition
Die Roboter-Schweißeinheit ist eine Komponente des Lithium-Ionen-Batteriemodul-Montage- und Testsystems, die automatisierte, hochpräzise Schweißoperationen durchführt, um Batteriezellen, Busbars und andere elektrische Verbindungen in der Batteriemodulmontage zu verbinden. Sie gewährleistet konsistente Schweißqualität, elektrische Leitfähigkeit und strukturelle Integrität, die für Batterieleistung und -sicherheit entscheidend sind. Die Einheit integriert einen Roboterarm mit Schweißbrenner oder Laserkopf, der durch programmierte Pfade und Vision-Systeme geführt wird. Sie empfängt Positionierungsdaten von vorgelagerten Montagestationen, führt programmierte Schweißsequenzen mit gesteuerten Parametern wie Strom, Spannung und Geschwindigkeit aus und kann Echtzeitüberwachungs- und Qualitätsprüfsysteme umfassen. Die Einheit ist für die Herstellung von Computer-, Elektronik- und optischen Produkten bestimmt, insbesondere in Batteriemodul-Montagelinien. Zu den wichtigsten Spezifikationen gehören eine Nennleistung von 15–30 kW, Positioniergenauigkeit von ±0,05 mm (ISO 9283), Wiederholbarkeit von ±0,02 mm (ISO 9283), Schweißgeschwindigkeit von 0,5–2,0 m/min, Arbeitsbereich von 1500–2500 mm, Tragfähigkeit von 10–20 kg, Versorgungsspannung von 380–480 V AC (IEC 60038), Betriebstemperatur von 5–40 °C, Schutzart IP54–IP65 (IEC 60529), Luftdruck von 0,5–0,8 MPa (ISO 8573-1), Gewicht von 1500–2500 kg und Stellfläche von 4–8 m². Häufig verarbeitete Materialien umfassen Edelstahl, Aluminiumlegierungen und Kupferbusbars. Diese Werte sind Referenzbereiche und müssen mit dem Hersteller oder Lieferanten für das spezifische Modell und die Anwendung verifiziert werden. Die Einheit ist kein eigenständiges Produkt; sie ist für die Integration in ein größeres Montagesystem ausgelegt. Bei der Beschaffung sind modellspezifische Parameter, Normenkonformität und Kompatibilität mit Ihrer Produktionsumgebung zu prüfen.
Funktionsprinzip

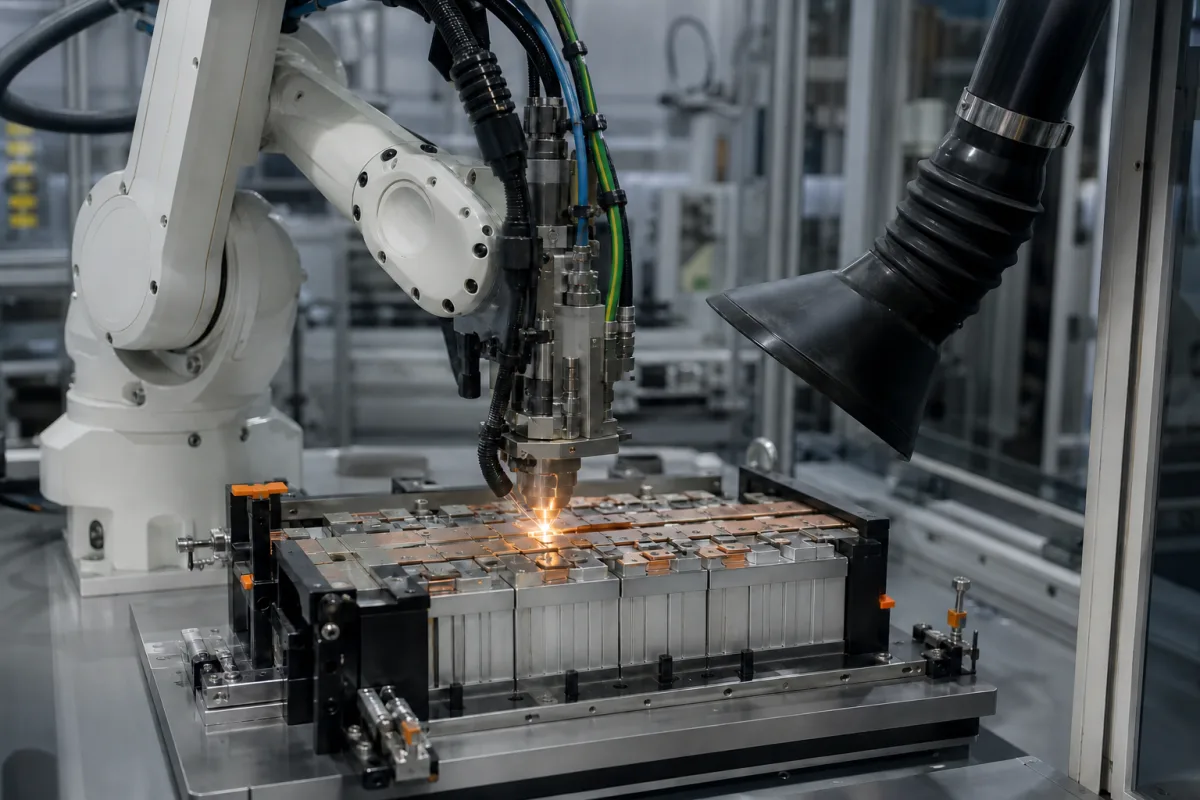

Die Roboter-Schweißeinheit arbeitet mit einem Roboterarm mit Schweißbrenner oder Laserkopf, der durch programmierte Pfade und Vision-Systeme geführt wird. Sie empfängt Positionierungsdaten von vorgelagerten Montagestationen und führt dann Schweißsequenzen mit gesteuerten Parametern wie Strom, Spannung und Geschwindigkeit aus. Das System kann Echtzeitüberwachung und Qualitätsprüfung umfassen, um Schweißkonsistenz zu gewährleisten. Die Einheit ist für die Verarbeitung von Materialien wie Edelstahl, Aluminiumlegierungen und Kupferbusbars ausgelegt, mit einstellbarer Schweißgeschwindigkeit basierend auf Materialdicke. Sie arbeitet unter bestimmten Umgebungsbedingungen und erfordert geeigneten Luftdruck für pneumatische Aktuatoren. Die Leistung der Einheit wird durch Parameter wie Positioniergenauigkeit, Wiederholbarkeit und Arbeitsbereich definiert, die für die spezifische Anwendung verifiziert werden müssen.
