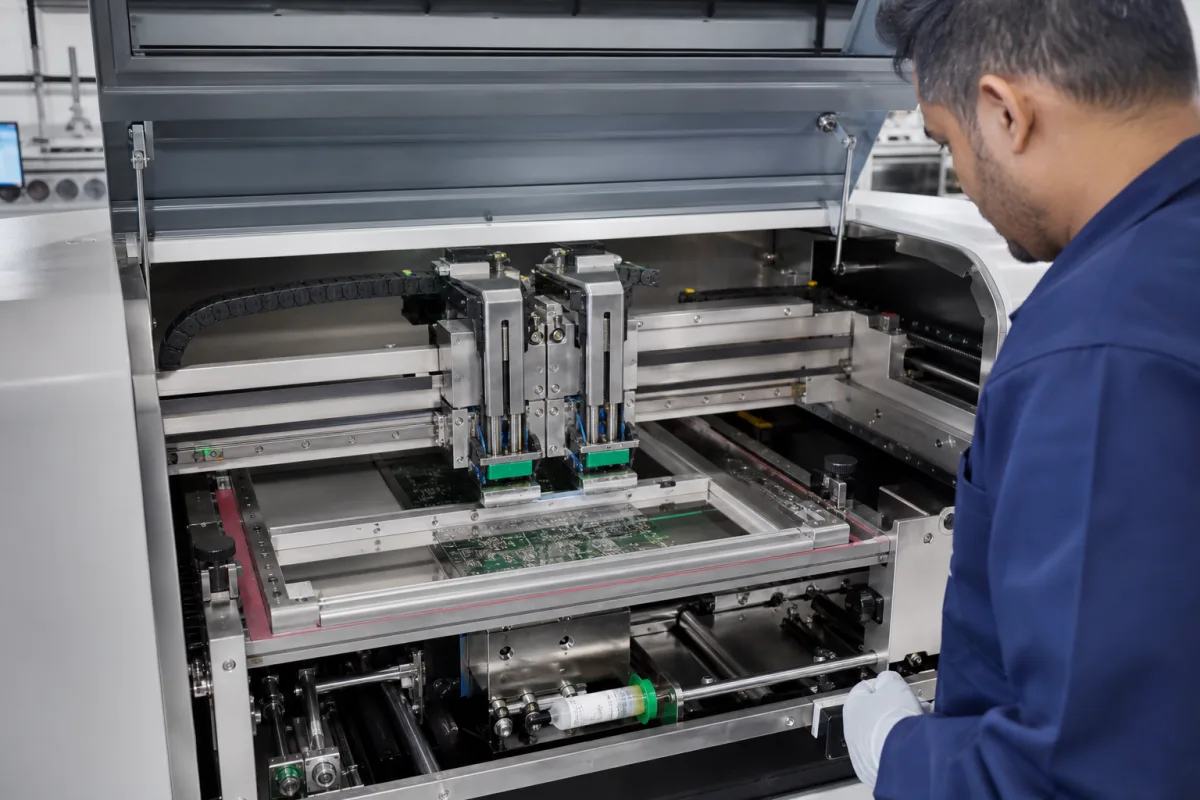

Lotpastendrucker

Produktspezifikationen

Technische Details und Fertigungskontext für Lotpastendrucker

Technische Definition

Ein Lotpastendrucker ist eine Präzisionsmaschine, die bei der Bestückung von Leiterplatten (PCBs) eingesetzt wird. Er ist eine kritische Komponente in einer automatisierten PCB-Bestückungslinie und verantwortlich für das präzise Auftragen von Lotpaste auf die vorgesehenen Pads der Leiterplatte. Der Prozess verwendet eine Schablone, ein dünnes Metallblech mit Öffnungen, die den Pad-Positionen entsprechen. Die Leiterplatte wird geladen und unter der Schablone ausgerichtet. Lotpaste wird auf die Oberfläche der Schablone aufgetragen, und ein Rakel bewegt sich über die Schablone, wodurch die Paste durch die Öffnungen auf die darunterliegenden PCB-Pads gedrückt wird. Dieser Schritt ist für die anschließende Bauteilplatzierung und das Reflow-Löten unerlässlich, da er sicherstellt, dass an jedem Pad die richtige Menge Lotpaste abgeschieden wird. Die Leistung der Maschine wird durch Parameter wie maximale Druckfläche (z.B. 400×300 mm), Druckgeschwindigkeit (10–50 mm/s), Positioniergenauigkeit (±0,02 mm), Wiederholbarkeit (±0,01 mm), Rakeldruck (0–10 kgf), Rakelgeschwindigkeit (10–100 mm/s), Schablonendicke (0,1–0,3 mm), Plattendicke (0,5–5 mm), Stromversorgung (220 V AC ±10 %, einphasig, 50/60 Hz), Druckluftversorgung (0,5–0,7 MPa), Betriebstemperatur (15–35 °C), Luftfeuchtigkeitsbereich (30–60 % relative Luftfeuchtigkeit) und Maschinengewicht (800–1500 kg) charakterisiert. Diese Werte sind typische Referenzbereiche und müssen für das spezifische Modell und die Anwendung bestätigt werden. Die Maschine besteht aus Materialien wie Edelstahl, Aluminiumlegierung und Polymer-Rakeln. Es ist wichtig zu beachten, dass die aufgeführten Parameter keine Leistungsgarantien sind; sie dienen als Verzeichnisreferenzen für Beschaffung und Verifizierung. Bestätigen Sie immer die modellspezifischen Spezifikationen mit dem gesetzlichen Hersteller oder Lieferanten.

Funktionsprinzip

Der Lotpastendrucker funktioniert, indem eine Leiterplatte geladen und unter einer Schablone ausgerichtet wird. Lotpaste wird auf die Oberfläche der Schablone aufgetragen, und ein Rakel bewegt sich darüber, wodurch die Paste durch die Öffnungen auf die darunterliegenden PCB-Pads gedrückt wird. Rakeldruck und -geschwindigkeit sind einstellbar, um das Pastenvolumen und den Schablonenkontakt zu steuern. Das Positioniersystem der Maschine gewährleistet eine genaue Ausrichtung, und die Wiederholbarkeit sorgt für eine konsistente Ausrichtung über mehrere Platten. Die Schablonendicke bestimmt das abgeschiedene Lotpastenvolumen. Die Maschine erfordert eine saubere, temperaturkontrollierte Umgebung, um die Pastenviskosität aufrechtzuerhalten und Feuchtigkeitsaufnahme zu verhindern.

Hauptmaterialien

Edelstahl, Aluminiumlegierung, Polymerklingen

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Max. Druckfläche	400×300 mm	Larger boards require custom stencil and machine size.
Druckgeschwindigkeit	10–50 mm/s	Higher speed reduces cycle time but may affect paste deposition quality.
Positioniergenauigkeit	±0.02 mm	Critical for fine-pitch components.
Wiederholgenauigkeit	±0.01 mm	Ensures consistent alignment across multiple boards.
Rakeldruck	0–10 kgf	Adjustable to control paste volume and stencil contact.
Rakelgeschwindigkeit	10–100 mm/s	Affects paste rolling and aperture filling.
Schablonendicke	0.1–0.3 mm	Determines solder paste volume deposited.
Leiterplattendicke	0.5–5 mm	Must accommodate PCB thickness range.
Stromversorgung	220 ±10% V AC	Single phase, 50/60 Hz.
Luftversorgungsdruck	0.5–0.7 MPa	Required for pneumatic components.
Betriebstemperatur	15–35 °C	Outside this range, paste viscosity changes.
Luftfeuchtigkeitsbereich	30–60 %RH	High humidity can cause solder paste to absorb moisture.
Maschinengewicht	800–1500 kg	Affects floor loading and installation requirements.

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Bildausrichtungssystem
Präzise Ausrichtung von Leiterplatte und Schablone mittels optischer Kameras und Passermarken.
Rakelbaugruppe
Übt Druck aus, um Lotpaste über die Schablone zu verteilen und durch die Aperturen zu pressen.
Schablonenrahmen-Klemmen
Halten den Metall-Schablonenrahmen während des Druckvorgangs sicher in Position.
Material: ABS-Kunststoff
Schablone
Die lasergeschnittene Stahlfolie, deren Öffnungen bestimmen, wo und wie viel Paste aufgetragen wird.
PCB-Positioniersystem
Stützt und positioniert die Platine unter der Schablone vor dem Druck.

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	0,1-0,5 MPa (Rakeldruckbereich)
Durchflussrate:	50-200 mm/s (Druckgeschwindigkeit)
Betriebstemperatur:	15-30°C (Umgebungsbetriebsbereich)

Montage- und Anwendungskompatibilität

Bleifreie Lötpaste (SAC305)Bleihaltige Lötpaste (Sn63Pb37)Niedertemperatur-Lötpaste (Sn42Bi58)

Nicht geeignet: Hochfeuchte Umgebungen (>80 % r.F.), die zur Oxidation der Lötpaste führen

Auslegungsdaten

Maximale Leiterplattengröße (mm)
Minimale Strukturgröße/Teilung (mm)
Erforderlicher Durchsatz (Leiterplatten pro Stunde)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,1-0,5 MPa (1-5 bar) bei 25°C mit 88-92 % Zinn SAC305-Paste, Viskosität 800-1200 kcps

Belastungs- und Ausfallgrenzen

Schablonendurchbiegung >50 μm verursacht Pasteauftragsfehler >±25 μm vom Padzentrum, Rakeldruck >0,7 MPa verursacht Schablonenreißen, Pastentemperatur <20°C erhöht Viskosität >1500 kcps

Das Hagen-Poiseuille-Gesetz regelt den Pastenfluss durch Aperturen: ΔP = (8μLQ)/(πr⁴), wobei μ=Viskosität, L=Aperturdicke, r=Aperturradius. Die Fließgrenze der Lötpaste (τ_y=35-45 Pa) bestimmt das Schablonenablöseversagen. Thermische Ausdehnungsdifferenz (CTE_Schablone=16,6 ppm/°C vs. CTE_Leiterplatte=18 ppm/°C) verursacht Registrierdrift.

Fertigungskontext

Lotpastendrucker wird innerhalb von Herstellung von Computern, elektronischen und optischen Erzeugnissen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Verstopfung der Schablonenaperturen

Ursache: Austrocknen der Lötpaste aufgrund unzureichender Reinigungszyklen, unzureichender Feuchtigkeitskontrolle oder Verwendung von Paste über deren Verarbeitungslebensdauer hinaus, was zu unvollständigen Drucken und Brückenbildung führt.

Fehlausrichtung des Bildverarbeitungssystems

Ursache: Ansammlung von Schmutz auf Kameras oder Objektiven, thermische Drift durch Umgebungstemperaturschwankungen oder mechanischer Verschleiß in den Ausrichtungsstufen, was zu schlechter Registrierung und verzerrten Drucken führt.

Wartungsindikatoren

Hörbares Schleif- oder Quietschgeräusch vom Rakelmechanismus während der Druckzyklen
Sichtbares Verschmieren der Lötpaste oder ungleichmäßige Auftragshöhen auf der Leiterplatte nach dem Druck

Technische Hinweise

Einführung eines strengen Schablonenreinigungsregimes mit validierten Lösungsmitteln und Frequenzen sowie Echtzeitüberwachung der Pastenviskosität, um Austrocknen und Verstopfen zu verhindern.
Kalibrierung von Bildverarbeitungs- und mechanischen Systemen mit zertifizierten Referenzkörpern nach Umgebungsänderungen oder Wartung und Aufrechterhaltung einer stabilen Temperatur und Luftfeuchtigkeit in der Betriebsumgebung des Druckers.

Konformität und Fertigungsnormen

Referenznormen

ANSI/J-STD-001 - Anforderungen an gelötete elektrische und elektronische BaugruppenCE-Kennzeichnung - Konformität mit EU-Maschinenrichtlinie 2006/42/EG

Fertigungsgenauigkeit

Schablonenausrichtung: +/-0,025 mm
Lötpastenauftragshöhe: +/-0,05 mm

Qualitätsprüfung

Lötpasteninspektion (SPI) - 3D-optische Messung
Druckwiederholgenauigkeitstest - Statistische Prozessregelungsanalyse

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Degradation der Servomotor-Encoderauflösung unter 0,1 μm aufgrund von Partikelkontamination → X-Y-Tisch-Positionsfehler über ±15 μm verursacht Fehlausrichtung zwischen Schablonenaperturen und Leiterplattenpads → Installation von IP67-gekennzeichneten Linearencodern mit redundantem optischem Verifikationssystem unter Verwendung von 5 μm Fiducial-Kameras

Rakelklingenverschleiß über 0,2 mm Kantenradiusänderung verändert das Scherratenprofil vom Auslegungswert 40 s⁻¹ auf >100 s⁻¹ → Pastenrollenbildungsinstabilität verursacht inkonsistente Aperturfüllung unter 85 % Volumentransfereffizienz → Implementierung einer Laserprofilometrie-Überwachung mit automatischem Klingenaustausch bei 0,15 mm Verschleißschwelle

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.
