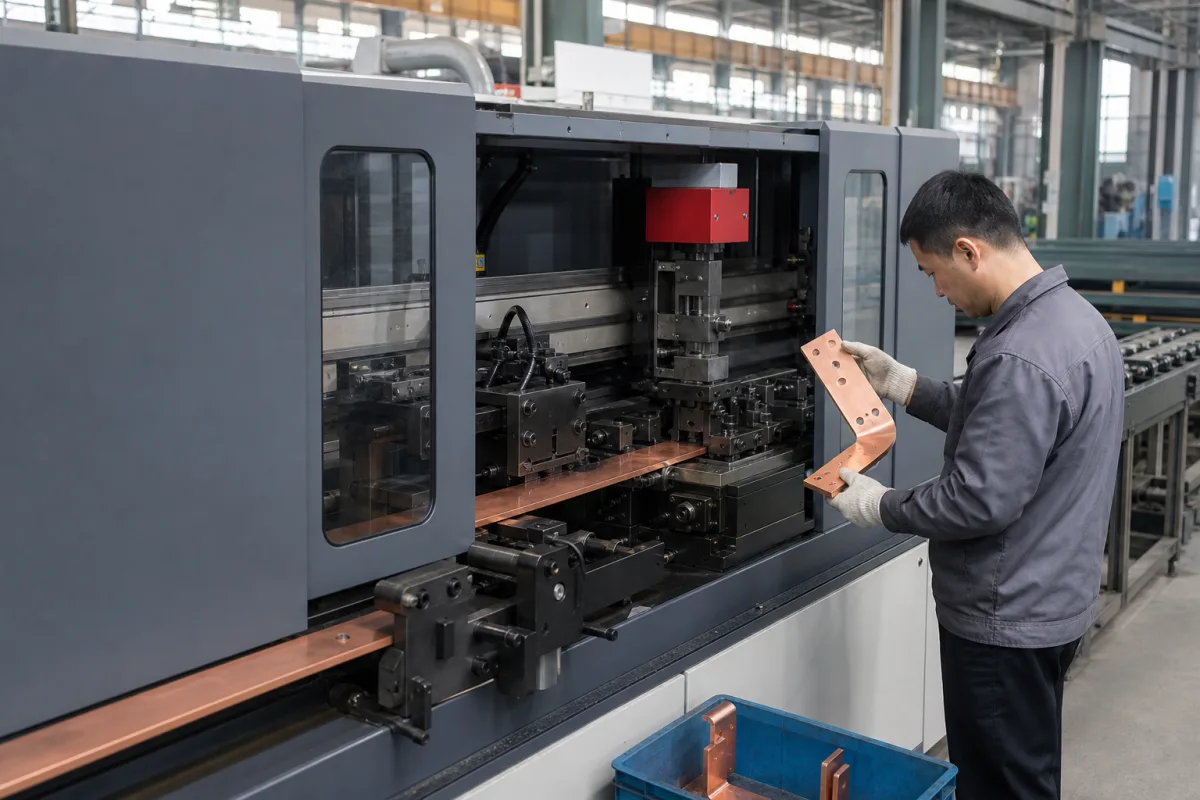

Sammelschienen-Bearbeitungseinheit

Eine Sammelschienen-Bearbeitungseinheit ist eine kritische Komponente im Mittelspannungs-Schaltanlagen-Montagesystem, die für die präzise Fertigung von Kupfer- oder Aluminium-Sammelschienen verantwortlich ist.Sie führt wesentliche Operationen wie Schneiden auf Länge, Stanzen von Löchern für Verbindungen und Biegen in die erforderlichen Formen durch, um sicherzustellen, dass die Sammelschienen genaue elektrische und mechanische Spezifikationen für eine sichere und zuverlässige Stromverteilung in der Schaltanlage erfüllen.Die Einheit verwendet typischerweise CNC-Technologie (Computer Numerical Control), um die Verarbeitungsschritte zu automatisieren.Ein Vorschubmechanismus positioniert das Rohmaterial der Sammelschiene.Hydraulische oder servogetriebene Werkzeuge führen dann programmierte Sequenzen für das Schneiden (mit Scherschneidmessern), Stanzen (mit Matrizen und Stempeln) und Biegen (mit Formwerkzeugen) aus, um das Material in fertige Sammelschienenkomponenten zu transformieren, die für die Montage bereit sind.Die Einheit ist für die Verarbeitung von Kupfer (Cu-ETP) und Aluminiumlegierung (z.B.6063-T5) ausgelegt.Zu den wichtigsten Parametern gehören eine maximale Sammelschienenbreite von 120–160 mm, eine maximale Dicke von 10–12 mm, eine Stanzkraft von 300–600 kN, eine Biegekraft von 200–400 kN, ein Stanzdurchmesserbereich von 4,5–30 mm, ein Biegewinkelbereich von 0–90°, eine Positioniergenauigkeit von ±0,1 mm und eine Schnittlängengenauigkeit von ±0,2 mm.Die Einheit arbeitet mit einer Versorgungsspannung von 380–480 V AC (IEC 60038), einer Steuerspannung von 24 V DC (IEC 61131-2) und ist für einen Betriebstemperaturbereich von -10 bis 50 °C (IEC 60721-3-3) ausgelegt.Sie hat eine Schutzart von IP54 (IEC 60529) und ein Maschinengewicht von 1500–3000 kg.Alle Werte sind Verzeichnis-Referenzbereiche und müssen für das spezifische Modell und die Anwendung mit dem rechtlichen Hersteller oder Lieferanten bestätigt werden.
