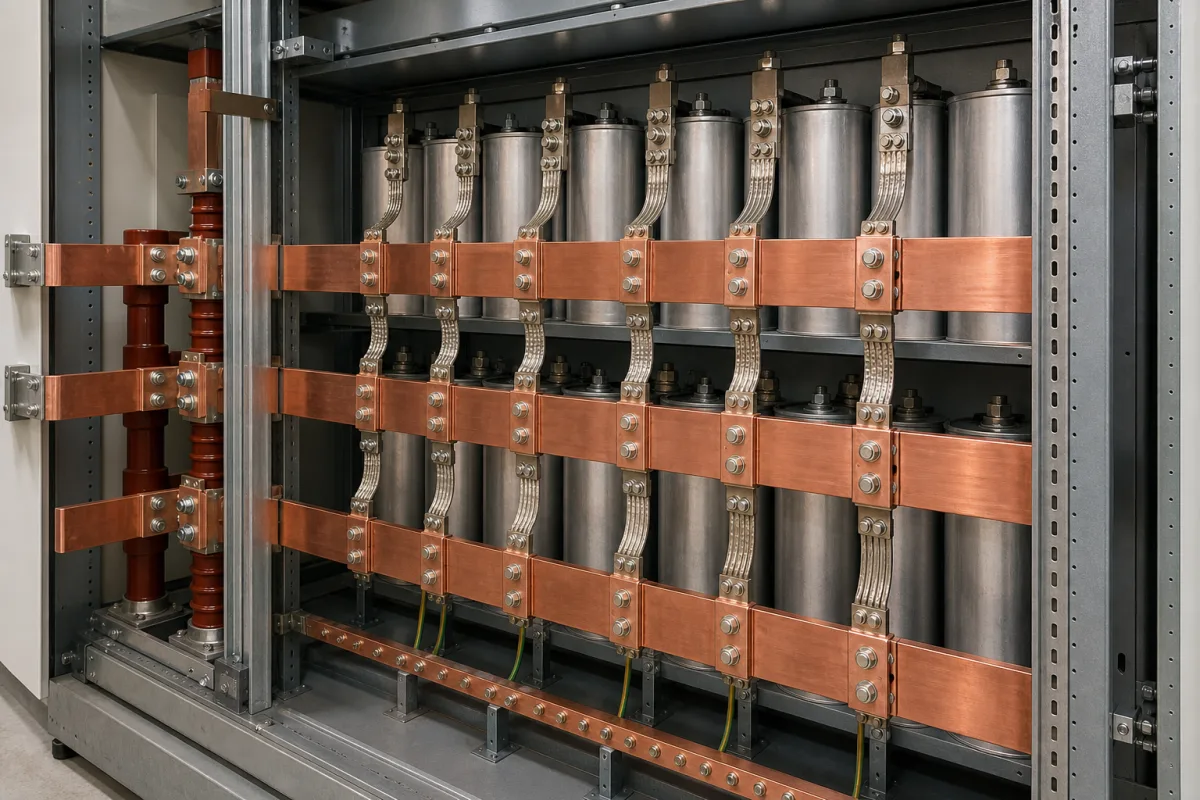

Sammelschienensystem

Ein Sammelschienensystem in einer Kondensatorbank ist das primäre elektrische Verteilungsnetz, das mehrere Kondensatoreinheiten miteinander verbindet und eine effiziente Übertragung und Verteilung der Blindleistungskompensation im gesamten elektrischen System ermöglicht. Es dient als zentrales Rückgrat für den Leistungsfluss innerhalb der Bank. Das System ist für Dauerströme von 100 bis 6300 A bei Nennspannungen von 400 bis 690 V AC ausgelegt, mit einer Kurzschlussfestigkeit von 50 bis 100 kA für eine Sekunde. Leiter bestehen typischerweise aus Kupfer (Cu-ETP) oder Aluminium, gewählt wegen hoher Leitfähigkeit und mechanischer Festigkeit. Isoliermaterialien sind glasfaserverstärkte Duroplaste (SMC/BMC) für elektrische Isolierung und mechanische Unterstützung. Das System bietet Schutzarten von IP54 bis IP65 und gewährleistet staubdichten und wasserfesten Betrieb. Es arbeitet in einem Umgebungstemperaturbereich von -40°C bis 85°C und ist für eine Nennisolationsspannung von 1000 V ausgelegt. Der Frequenzbereich beträgt 50 bis 60 Hz. Das Gewicht pro Meter variiert je nach Nennwert zwischen 15 und 60 kg. Diese Spezifikationen sind Referenzwerte, die für das jeweilige Modell und die Anwendung verifiziert werden müssen. Das Sammelschienensystem gewährleistet eine ausgewogene Stromverteilung zwischen den angeschlossenen Kondensatoren, minimiert Spannungsabfälle und thermische Verluste und erhält die Systemstabilität. Es ist eine kritische Komponente für eine zuverlässige Stromverteilung in Kondensatorbänken zur Blindleistungskompensation.

Das Sammelschienensystem arbeitet, indem es niederohmige Leiterbahnen aus hochleitfähigen Materialien (typischerweise Kupfer oder Aluminium) bereitstellt. Es sammelt elektrischen Strom von der Stromquelle und verteilt ihn gleichmäßig an die einzelnen Kondensatoreinheiten in der Bank. Wenn die Kondensatorbank erregt wird, sorgt das Sammelschienensystem für eine ausgewogene Stromverteilung zwischen allen angeschlossenen Kondensatoren, minimiert Spannungsabfälle und thermische Verluste und erhält die Systemstabilität.
