Technische Definition

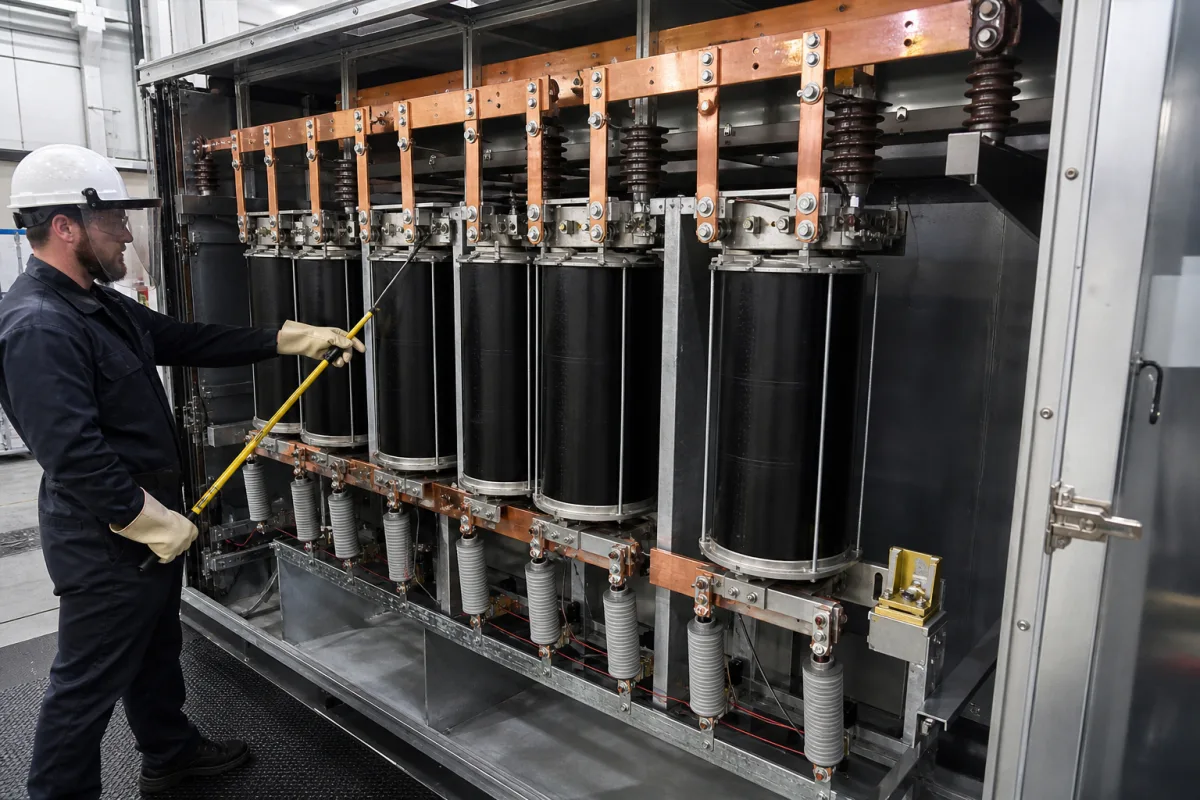

Eine Kondensatorbank ist eine kritische Komponente in einer industriellen Kondensator-Entladungsschweißmaschine. Sie besteht aus mehreren Kondensatoren, die parallel oder in Reihe geschaltet sind, um eine große Menge elektrischer Energie zu speichern. Sie dient als Energiereservoir, das bei Auslösung einen kontrollierten Hochstromimpuls durch die Schweißelektroden entlädt, um durch Widerstandserwärmung Metallwerkstücke zu schmelzen und zu verbinden. Die Bank verwendet typischerweise Aluminium-Elektrolytkondensatoren oder Folienkondensatoren, mit Kupferstromschienen für niederinduktive Verbindungen und Isoliermaterialien für Sicherheit. Wichtige Parameter umfassen Nennkapazität (100–1000 µF), Nennspannung (400–690 V AC), Toleranz (±5%), Entladezeit (0,5–2,0 s), Betriebstemperaturbereich (-25°C bis 70°C), Schutzart (IP20–IP54), Dielektrikum (MKP), Gewicht (15–60 kg) und Abmessungen (400×300×200 bis 800×600×400 mm). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung bestätigt werden. Die Kondensatorbank ist gemäß IEC 60831 für Kondensatoren und IEC 60529 für Schutzarten ausgelegt, aber die Konformität muss mit dem Hersteller oder Lieferanten verifiziert werden. Die Leistung der Bank beeinflusst direkt die Schweißqualität, Energieeffizienz und Zuverlässigkeit der Ausrüstung. Die richtige Auswahl erfordert die Abstimmung von Kapazität und Spannung auf die Anforderungen der Schweißmaschine, die Berücksichtigung der Entladezeit für Sicherheit und die Sicherstellung, dass die Umgebungsbewertungen zum Installationsort passen. Regelmäßige Wartung umfasst die Prüfung auf Anzeichen von Überhitzung, Ausbeulung oder Leckage sowie die Verifizierung der Entladezeit für sicheren Betrieb. Fehlerzustände umfassen Kapazitätsverlust, Kurzschlüsse oder Dielektrikumsdurchschlag, die zu reduzierter Schweißenergie oder Geräteschäden führen können. Konsultieren Sie immer die Herstellerdokumentation für spezifische Installations-, Betriebs- und Wartungsverfahren.
Funktionsprinzip
Die Kondensatorbank wird von einer Gleichstromversorgung geladen und speichert Energie in ihrem elektrischen Feld. Wenn der Schweißzyklus eingeleitet wird, schließt ein Hochspannungsschalter (wie ein IGBT oder Thyristor), wodurch die gespeicherte Energie schnell durch die Primärwicklung eines Schweißtransformators entladen wird. Dies erzeugt einen sehr kurzen Hochstromimpuls im Sekundärkreis (die Schweißelektroden), der intensive lokale Wärme an der Werkstückschnittstelle erzeugt, um einen Schweißpunkt zu bilden. Die Entladezeit beträgt typischerweise 0,5–2,0 Sekunden, und die Kapazität und Spannung der Bank bestimmen die abgegebene Energie. Die Bank muss entsprechend den Anforderungen der Schweißanwendung dimensioniert sein, und Sicherheitsfunktionen wie Entladewiderstände gewährleisten eine sichere Handhabung nach dem Abschalten.
