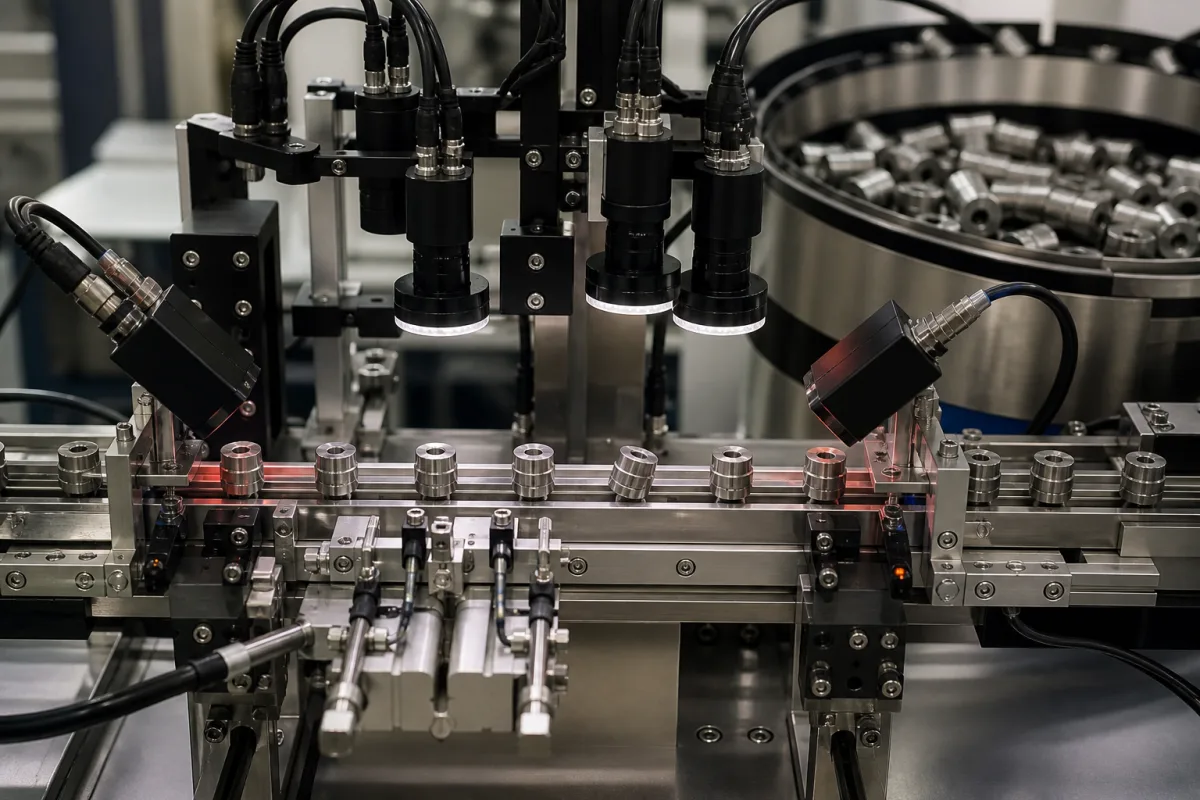

Sensor-Array

Ein Sensor-Array ist eine kritische Unterbaugruppe in einem Zuführsystem für Bauteile, die typischerweise aus mehreren Sensoren (z. B. photoelektrisch, induktiv, vision) besteht, die in einem bestimmten Muster oder einer bestimmten Reihenfolge angeordnet sind. Seine Hauptaufgabe besteht darin, Echtzeit-Feedback zum Zuführprozess zu liefern und sicherzustellen, dass Bauteile korrekt präsentiert, ausgerichtet und für den nachfolgenden Pick-and-Place- oder Montagevorgang verfügbar sind. Es fungiert als „Augen“ des Systems und ermöglicht präzise Steuerung und Fehlererkennung. Das Array ist in einem Edelstahlgehäuse mit Polycarbonat-Linsen oder -Fenstern untergebracht, die die elektronischen Sensorelemente und Leiterplatten schützen. Es ist für industrielle Umgebungen ausgelegt, mit einer Schutzart von IP54 bis IP65 gemäß IEC 60529 und arbeitet in einem Temperaturbereich von -40 °C bis 85 °C. Die Anzahl der Sensorelemente kann je nach räumlicher Auflösung und Abdeckungsanforderungen zwischen 8 und 64 liegen. Der Erfassungsbereich variiert von 5 bis 120 mm, mit einer Ansprechzeit von 0,5 bis 10 ms und einer Positionsgenauigkeit von ±0,05 bis ±0,5 mm. Das Array arbeitet mit einer Versorgungsspannung von 9 bis 36 V DC und liefert ein analoges Ausgangssignal von 4 bis 20 mA für die Prozesssteuerung. Das Sensormaterial ist 316L-Edelstahl gemäß ASTM A240, und das Gesamtgewicht der Baugruppe liegt zwischen 0,5 und 2,5 kg. Diese Spezifikationen sind Referenzbereiche; die tatsächlichen Werte müssen mit dem Hersteller für bestimmte Modelle und Anwendungen bestätigt werden. Das Sensor-Array ist eine Komponente, kein eigenständiges Produkt, und seine Integration erfordert eine sorgfältige Berücksichtigung des Layouts des Zuführsystems und der Steuerungsarchitektur.

Das Array arbeitet, indem es seine einzelnen Sensoren einsetzt, um Schlüsselpunkte entlang des Zuführpfads zu überwachen (z. B. Vibrationswendelförderer, Linearvibrator, Auslass). Sensoren erkennen physikalische Eigenschaften wie Lichtunterbrechung, Nähe oder visuelle Merkmale. Ihre kombinierten Signale werden von einer Steuerung verarbeitet, um den Status des Bauteils (vorhanden/nicht vorhanden) zu bestimmen, die korrekte Ausrichtung zu verifizieren und die korrekte Positionierung vor der Freigabe zur nächsten Stufe zu bestätigen, wobei Korrekturmaßnahmen ausgelöst oder das System angehalten wird, wenn ein Fehler erkannt wird.
