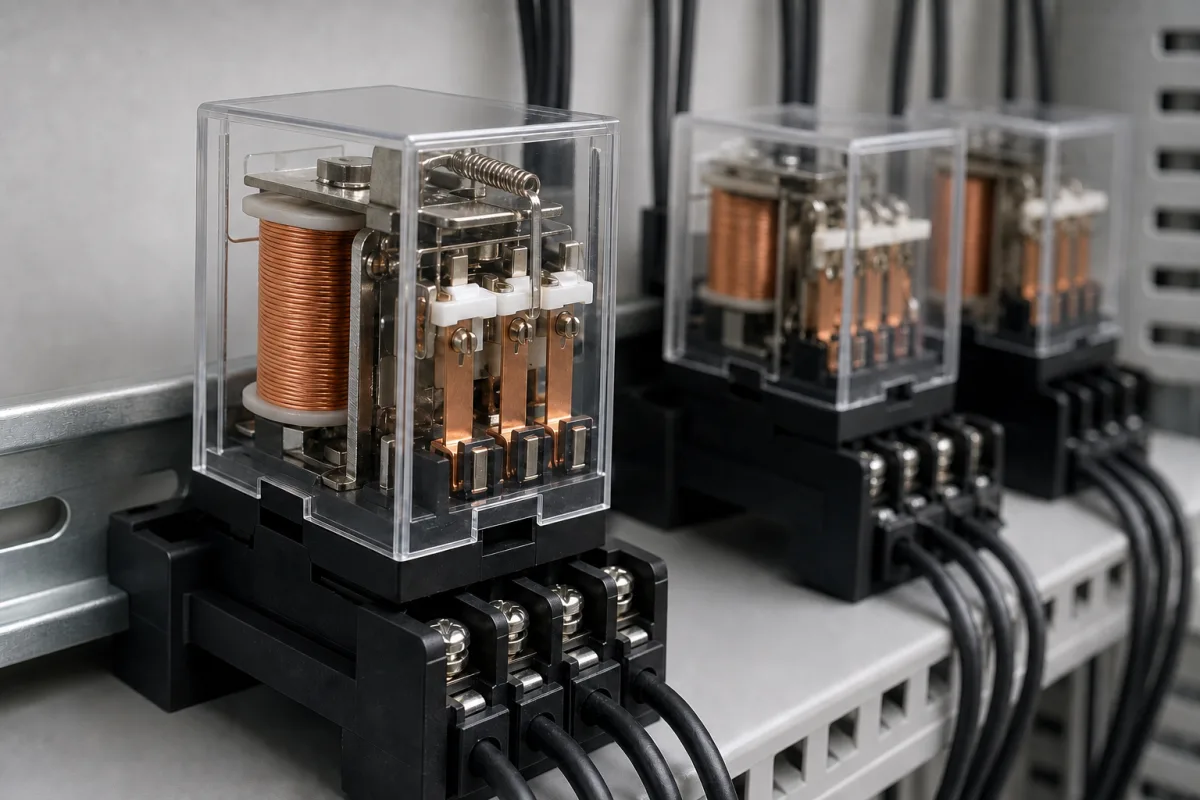

Steuerrelais

Ein Steuerrelais ist eine kritische Komponente im Behandlungstimer-System und fungiert als elektrisch betätigter Schalter. Es empfängt Steuersignale mit niedriger Leistung vom Logikschaltkreis des Timers und verwendet diese Signale, um Stromkreise mit höherer Leistung zu öffnen oder zu schließen, die Behandlungsprozesse steuern. Dies ermöglicht es dem Behandlungstimer, die Aktivierung und Deaktivierung von Behandlungsgeräten gemäß programmierten Zeitplänen sicher und präzise zu verwalten. Das Relais ist für die Herstellung elektrischer Betriebsmittel konzipiert und wird als Bauteil eingestuft. Es wird typischerweise in Schalttafeln verwendet, wo eine Trennung zwischen Steuer- und Laststromkreis erforderlich ist. Die Spulenspannung des Relais beträgt 24 V DC ±10 %, und der Kontaktnennwert beträgt 10 A für ohmsche Lasten AC-1 bei 250 V AC. Die Kontaktkonfiguration ist 2NO 2NC, kann aber auf 4NO oder 4NC konfiguriert werden. Die mechanische Lebensdauer beträgt 10 Millionen Schaltspiele unter lastfreien Bedingungen, und die elektrische Lebensdauer beträgt 100.000 Schaltspiele bei Nennlast. Die Ansprechzeit beträgt 15–20 ms für Anzug und Abfall. Der Betriebstemperaturbereich liegt zwischen -40 und 85 °C, und der Schutzgrad beträgt je nach Gehäuse IP54–IP65. Die Isolationsspannung beträgt 690 V AC. Das Kontaktmaterial ist Silber-Zinnoxid (AgSnO2) für hohe Einschaltströme. Das Gewicht liegt zwischen 35 und 50 g, und die Abmessungen betragen ungefähr 28×28×40 mm (L×B×H). Diese Parameter sind Referenzwerte und müssen mit dem Hersteller für das spezifische Modell verifiziert werden. Das Relais entspricht IEC 60947-5-1 für Steuergeräte, und Umwelttests gemäß IEC 60068-2-1/2. Bestätigen Sie immer modellspezifische Werte und Normen mit dem rechtlichen Hersteller oder Lieferanten vor der Beschaffung.

Das Steuerrelais arbeitet nach elektromagnetischen Prinzipien. Wenn der Steuerkreis des Behandlungstimers eine Spannung an die Relaisspule anlegt, erzeugt diese ein Magnetfeld, das einen beweglichen Anker anzieht. Diese mechanische Bewegung bewirkt, dass elektrische Kontakte öffnen oder schließen, wodurch der angeschlossene Laststromkreis (z. B. Pumpen, Heizungen, Ventile) ein- oder ausgeschaltet wird. Wenn die Steuerspannung entfernt wird, bringt eine Feder den Anker in seine Ausgangsposition zurück. Dadurch kann das Relais Steuersignale mit niedriger Leistung von Laststromkreisen mit höherer Leistung trennen und so ein sicheres und zuverlässiges Schalten gewährleisten.
