Technische Definition

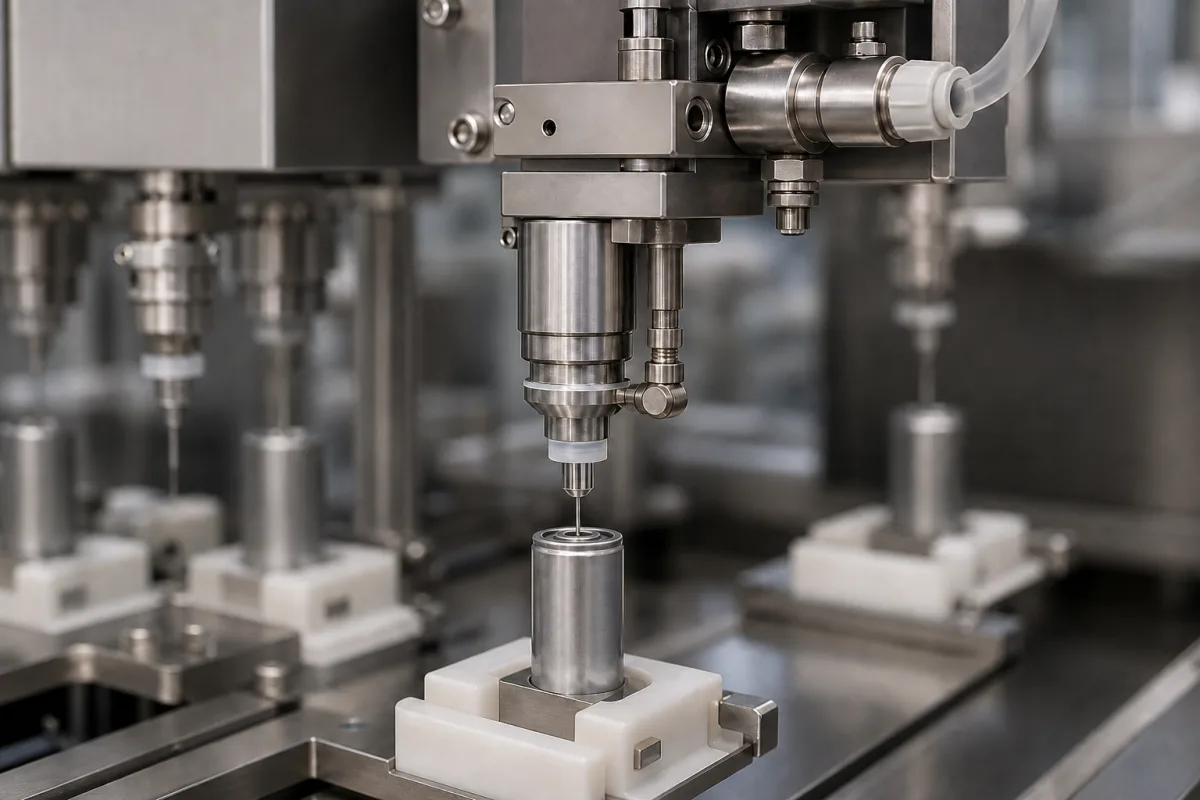

Die Befüllungsdüsen-Baugruppe ist eine kritische Komponente des Elektrolyt-Befüllungssystems. Sie ist verantwortlich für die präzise, kontrollierte und leckagefreie Übertragung von flüssigem Elektrolyt vom Versorgungssystem in einzelne Batteriezellen. Sie gewährleistet eine genaue volumetrische Dosierung und verhindert Kontamination oder Verschütten. Die Baugruppe ist für den Einsatz in der Herstellung elektrischer Ausrüstung konzipiert, insbesondere in Batterieproduktionslinien. Als Komponente wird sie typischerweise von Originalgeräteherstellern oder Systemintegratoren in ein größeres Befüllungssystem integriert. Die Baugruppe besteht aus Materialien, die für die Kompatibilität mit Elektrolyt und korrosiven Umgebungen ausgewählt wurden: Edelstahl (316L) für den Körper, Fluorpolymere (z.B. PTFE, PFA) für interne Dichtungen und Auskleidungen sowie Keramik für verschleißfeste Teile. Zu den wichtigsten Parametern gehören Betriebsdruck (1,0–1,6 MPa), Durchflussrate (0,5–5,0 L/min, einstellbar je nach Zelltyp), Befüllungsgenauigkeit (±0,5 % relativ zum Zielvolumen), Düsendurchmesser (2–8 mm, ausgewählt basierend auf der Zellbefüllungsöffnung), Betriebstemperatur (10–50 °C), Dichtungsmaterial (FKM, gemäß ASTM D2000), Körpermaterial (316L, gemäß ASTM A240), Gewicht (0,3–0,8 kg, je nach Konfiguration), Anschlussgewinde (G1/4–G1/2, gemäß ISO 228-1), Leckagerate (≤0,01 mL/min bei Nenndruck), Lebensdauer (≥500.000 Zyklen unter normalen Betriebsbedingungen) und IP-Schutzart (IP54–IP65, gemäß IEC 60529). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung verifiziert werden. Die Baugruppe arbeitet unter der Steuerung einer SPS, die das Öffnen und Schließen des Ventils reguliert, um das gewünschte Füllvolumen zu erreichen. Es ist wichtig, die Kompatibilität mit der Elektrolytchemie, dem Zelldesign und den Anforderungen des Befüllungssystems zu bestätigen. Konsultieren Sie immer den gesetzlichen Hersteller oder Lieferanten für modellspezifische Spezifikationen und Normenkonformität.
Funktionsprinzip
Die Baugruppe wird an die Elektrolytversorgungsleitung angeschlossen. Ein Ventilmechanismus in der Baugruppe öffnet sich, um unter Druck stehenden Elektrolyt durch die Düsenspitze in die Zelle fließen zu lassen. Der Durchfluss wird präzise von der SPS des Systems basierend auf eingestellten Volumenparametern gesteuert, danach schließt das Ventil, um die Leitung abzudichten. Die Düsenspitze wird über der Zellbefüllungsöffnung positioniert, und die Baugruppe gewährleistet während des Befüllungsprozesses eine leckagefreie Abdichtung. Das Öffnen und Schließen des Ventils ist zeitlich abgestimmt, um das genaue benötigte Volumen zu liefern, wobei die Genauigkeit durch die Rückkopplungssteuerung der SPS aufrechterhalten wird. Die Baugruppe ist so konstruiert, dass sie Totvolumen minimiert und Kontamination verhindert, und ihre Materialien sind beständig gegen Korrosion durch den Elektrolyt.
