Technische Definition

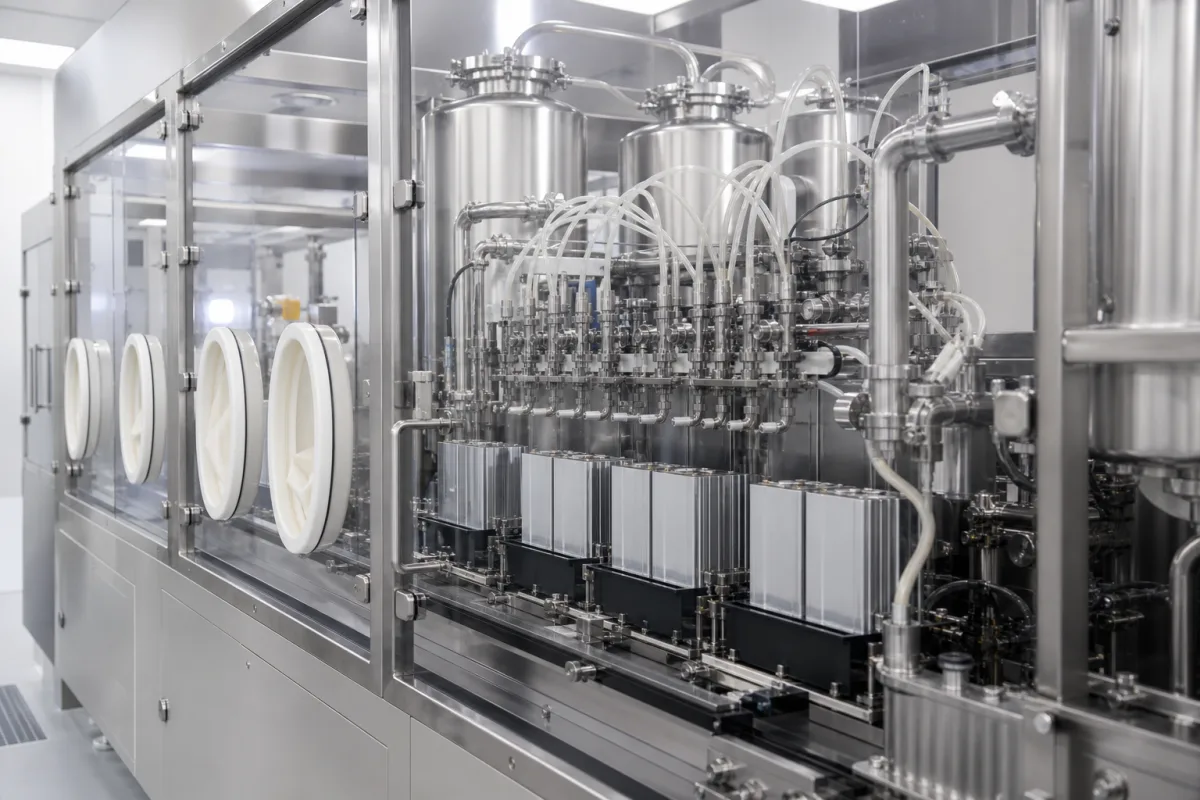

Das Elektrolyt-Befüllsystem ist eine kritische Komponente innerhalb des Montagesystems für Lithium-Ionen-Batteriezellen, die für das präzise Dosieren und Einspritzen der flüssigen Elektrolytlösung in montierte Batteriezellen verantwortlich ist. Es gewährleistet genaue Füllmengen, erhält die Reinheit des Elektrolyts und verhindert Kontamination während des Füllprozesses, was sich direkt auf Leistung, Sicherheit und Zykluslebensdauer der Batterie auswirkt. Das System funktioniert, indem es Elektrolyt aus einem Reservoir durch eine Präzisionspumpe oder ein Vakuumsystem zieht und dann kontrollierte Volumina durch Düsen in die Batteriezellen abgibt. Es umfasst typischerweise Vakuumentgasung zur Entfernung von Luftblasen, präzise Volumenkontrolle durch Verdrängerpumpen oder Zeit-Druck-Dosierung sowie Leckdetektionssysteme. Der Prozess findet in einer kontrollierten Umgebung (oft Trockenraumbedingungen) statt, um Feuchtigkeitskontamination zu verhindern. Zu den wichtigsten Parametern gehören ein Füllvolumen pro Zelle von 5–50 ml, eine Füllgenauigkeit von ±0,5 % relativ zum Sollvolumen, eine Füllgeschwindigkeit von 10–60 ml/s, ein Betriebsdruck von 1,0–1,6 MPa, ein Vakuumgrad von -0,08 bis -0,1 MPa zur Entgasung, ein Temperaturbereich von 15–35 °C, ein Feuchtigkeitsbereich von ≤1 % relative Luftfeuchtigkeit (Trockenraum erforderlich), eine Stromversorgung von 220/380 V AC dreiphasig, eine Leistungsaufnahme von 2–5 kW und ein Maschinengewicht von 500–1500 kg. Die medienberührten Teile bestehen aus Edelstahl 316L (ASTM A240) mit PTFE-Dichtungen, und das System hat eine IP-Schutzart von IP54–IP65 (IEC 60529). Die Stellfläche beträgt 2–4 m². Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung bestätigt werden. Das System ist für die Herstellung von Computern, elektronischen und optischen Produkten bestimmt, insbesondere für die Batteriezellmontage. Es ist eine Komponente, keine eigenständige Maschine, und für die Integration in größere Montagelinien vorgesehen. Bei der Beschaffung sind modellspezifische Spezifikationen, Normenkonformität und Installationsanforderungen mit dem Hersteller oder Lieferanten zu verifizieren.
Funktionsprinzip
Das System zieht Elektrolyt aus einem Reservoir mit einer Präzisionspumpe oder Vakuum. Dann gibt es kontrollierte Volumina durch Düsen in die Batteriezellen ab. Vor dem Befüllen entfernt eine Vakuumentgasung Luftblasen. Verdrängerpumpen oder Zeit-Druck-Dosierung gewährleisten präzise Volumenkontrolle. Leckdetektionssysteme überwachen auf Lecks. Der Prozess findet in einem Trockenraum (≤1 % relative Luftfeuchtigkeit) statt, um Feuchtigkeitskontamination zu verhindern. Der Betriebsdruck beträgt 1,0–1,6 MPa, der Vakuumgrad -0,08 bis -0,1 MPa. Die Temperatur wird bei 15–35 °C gehalten, um die Viskosität des Elektrolyts stabil zu halten. Das System verwendet medienberührte Teile aus 316L-Edelstahl und PTFE-Dichtungen für Korrosionsbeständigkeit.
