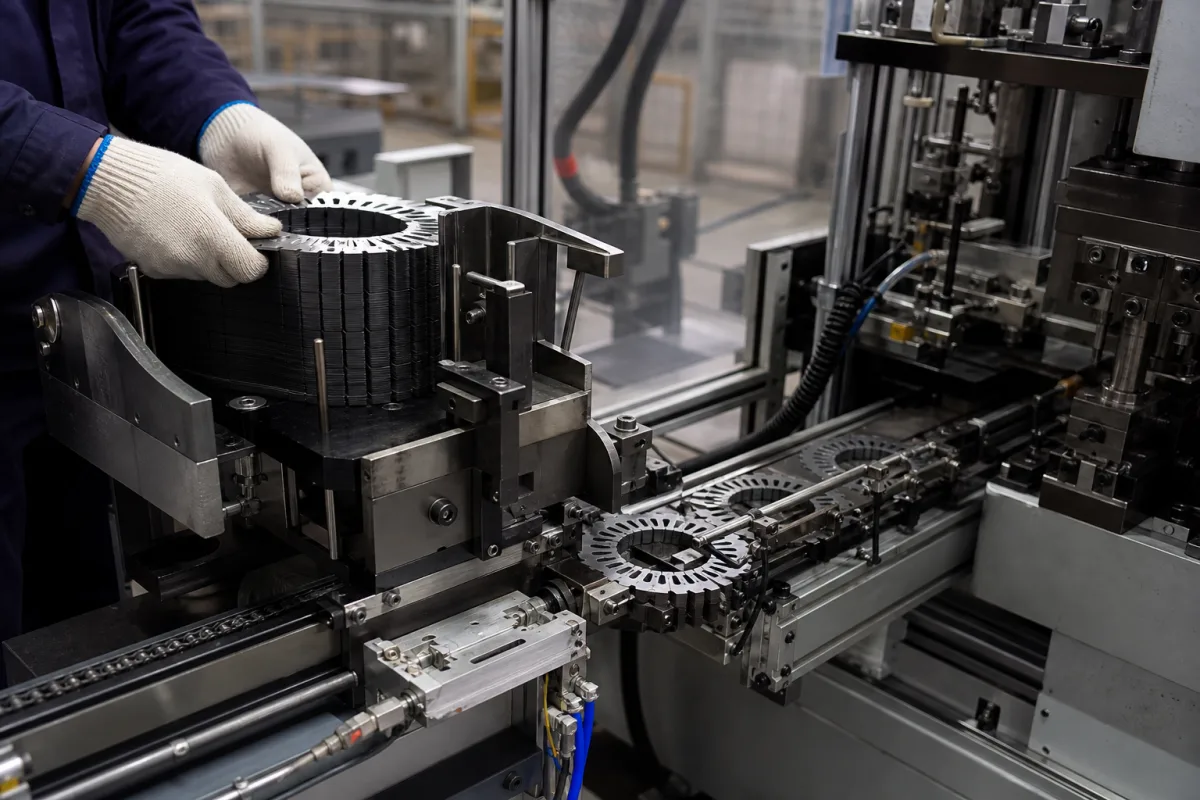

Technische Definition
Der Blechzuführer ist ein kritisches Teilsystem innerhalb der Transformator-Kern-Stapelmaschine, das für die genaue, sequenzielle und zuverlässige Zuführung einzelner Siliziumstahlbleche von einer Lager- oder Eingabestufe zur präzisen Stapelposition verantwortlich ist. Es gewährleistet korrekte Ausrichtung und Timing, um die geschichtete Struktur des Transformator-Kerns aufzubauen. Der Zuführer arbeitet typischerweise mit einer Kombination aus mechanischen Pick-and-Place-Mechanismen (z. B. Saugnäpfen, Greifern oder Magnetliftern), Linearmotoren und Präzisionsführungen. Er entnimmt ein einzelnes Blech aus einem Stapel oder Magazin, prüft dessen Ausrichtung und transferiert es zur Stapelstation, synchronisiert mit dem Maschinenzyklus, um korrekte Platzierung und Ausrichtung im wachsenden Kernstapel sicherzustellen. Wichtige Parameter umfassen eine Zuführgeschwindigkeit von 60–120 Stück pro Minute, wobei höhere Geschwindigkeiten zu Fehlausrichtungen führen können. Er verarbeitet Blechdicken von 0,2–0,5 mm und Breiten von 20–200 mm; Breiten außerhalb dieses Bereichs erfordern eine Anpassung des Zuführers. Die Positioniergenauigkeit beträgt ±0,05 mm, entscheidend für die Stapelausrichtung. Der Zuführer arbeitet mit einphasiger 220–240 V AC-Versorgung (IEC 60038) und einem Stromverbrauch von 0,5–1,5 kW. Er ist für Betriebstemperaturen von 0–40°C ausgelegt, wobei Temperaturen unter 0°C Schmierprobleme verursachen können, und relative Luftfeuchtigkeit von 30–85% nicht kondensierend, da höhere Feuchtigkeit Rost verursachen kann. Die Schutzart beträgt IP54–IP65 (IEC 60529), wobei IP65 für staubige Umgebungen empfohlen wird. Der Rahmen besteht aus Aluminium 6061 (ASTM B211), gewählt wegen seiner Leichtigkeit und Korrosionsbeständigkeit. Der Zuführer wiegt 150–250 kg, je nach Konfiguration, und hat eine ungefähre Grundfläche von 1200×800×1500 mm (L×B×H), die auf Freiraum geprüft werden sollte. Verwendete Materialien umfassen Edelstahl, Aluminiumlegierung, technische Kunststoffe und Silikon/Gummi für Greifer. Dieser Verzeichniseintrag bietet Referenzbereiche; verifizieren Sie modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.
Funktionsprinzip
Der Blechzuführer arbeitet typischerweise mit einer Kombination aus mechanischen Pick-and-Place-Mechanismen (z. B. Saugnäpfen, Greifern oder Magnetliftern), Linearmotoren und Präzisionsführungen. Er entnimmt ein einzelnes Blech aus einem Stapel oder Magazin, prüft dessen Ausrichtung und transferiert es zur Stapelstation, synchronisiert mit dem Maschinenzyklus, um korrekte Platzierung und Ausrichtung im wachsenden Kernstapel sicherzustellen.
