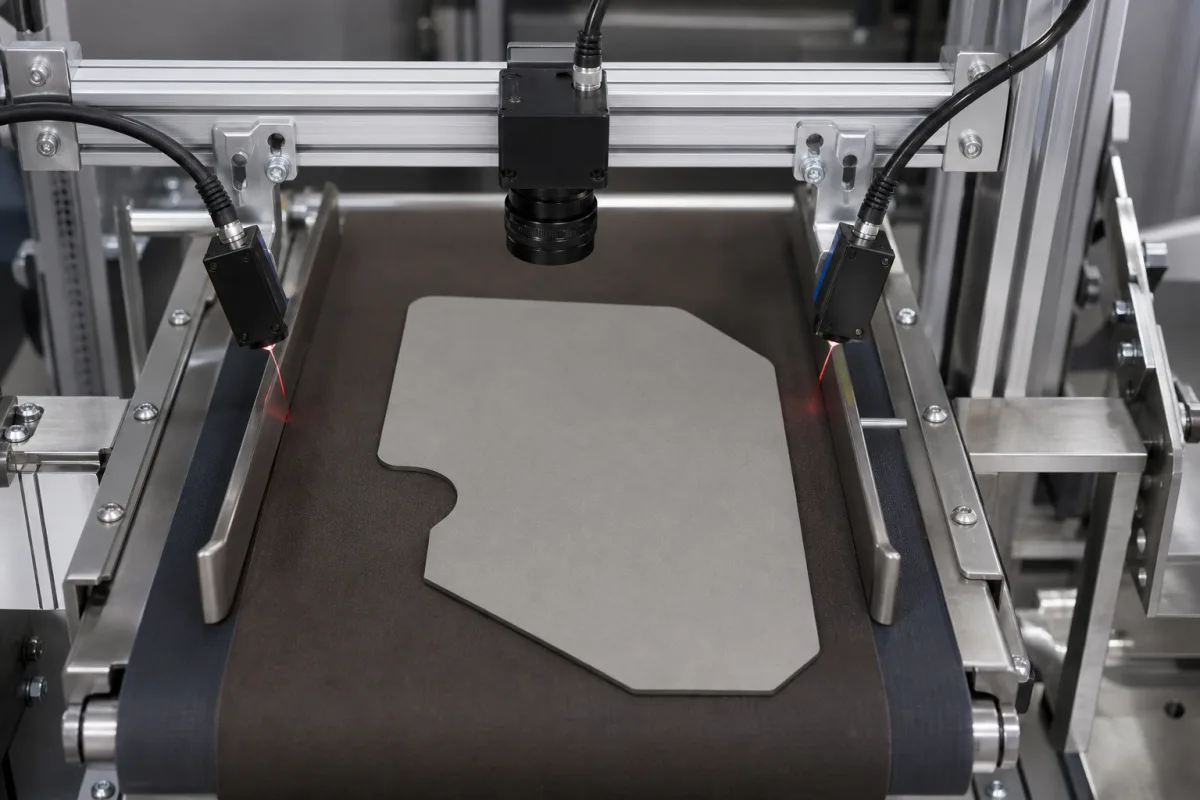

Technische Definition
Ein Orientierungssensor in einem Laminierzuführsystem ist eine kritische Komponente, die sicherstellt, dass Materialien (wie Folien, Filme oder Substrate) korrekt ausgerichtet und positioniert sind, bevor sie in den Laminierprozess eintreten. Er erkennt Orientierungsmarkierungen, Kanten oder spezifische Merkmale, um Fehlausrichtungen zu verhindern, die zu Defekten, Staus oder Produktionsausfällen führen könnten. Der Sensor ist für die Integration in automatisierte Laminierlinien ausgelegt, wo er den Zuführpfad überwacht und Echtzeit-Feedback an das Steuerungssystem liefert. Typische Anwendungen umfassen die Überprüfung der Ausrichtung von Leiterplatten-Substraten, Filmrollen oder Metallblechen vor der Laminierung. Der Erfassungsbereich des Sensors beträgt 5–50 mm, mit einer Ansprechzeit von ≤1 ms und einer Positioniergenauigkeit von ±0,1 mm, was eine präzise und schnelle Orientierungsprüfung gewährleistet. Er arbeitet mit einer Versorgungsspannung von 10–30 V DC, einer Stromaufnahme von ≤20 mA bei 24 V DC und bietet wählbare PNP/NPN-Ausgangstypen für die Kompatibilität mit verschiedenen SPS. Das Gehäuse besteht aus Edelstahl 304 (gemäß ASTM A240) und Kunststoff, mit Schutzart IP67 (IEC 60529), was es für staubige und feuchte Industrieumgebungen geeignet macht. Der Sensor wird über einen 4-poligen M12-Schnellverschluss-Stecker angeschlossen und wiegt ≤150 g, was eine einfache Montage an beweglichen Teilen ermöglicht. Der Betriebstemperaturbereich liegt zwischen -25 und 70 °C, der Lagertemperaturbereich zwischen -40 und 85 °C. Der Sensor ist für nicht kondensierende Bedingungen ausgelegt. Bei der Beschaffung sind modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten zu verifizieren, da die aufgeführten Parameter Referenzbereiche für die Produktkategorie darstellen.
Funktionsprinzip
Der Sensor verwendet typischerweise optische, kapazitive oder induktive Erfassungstechnologien, um die Position, den Winkel oder die Ausrichtung von Materialien zu erkennen. Er vergleicht die erkannte Ausrichtung mit einer vordefinierten Referenz und sendet ein Signal an das Steuerungssystem, um den Materialvorschub entsprechend zu akzeptieren, abzulehnen oder anzupassen. Das Sensorelement, das in einem Kunststoffgehäuse mit Edelstahl-Montagehalterung untergebracht ist, sendet ein Feld oder einen Strahl aus, der mit dem Material interagiert. Wenn die Ausrichtung des Materials vom Sollwert abweicht, ändert der Sensor seinen Ausgangszustand und löst eine Reaktion der SPS aus. Der Ausgangstyp (PNP oder NPN) wird über die Verdrahtung gewählt, und der Erfassungsbereich kann innerhalb von 5–50 mm eingestellt werden, um unterschiedlichen Materialgrößen und Vorschubgeschwindigkeiten gerecht zu werden. Die schnelle Ansprechzeit (≤1 ms) gewährleistet minimale Verzögerung bei der Fehlererkennung, während die Genauigkeit (±0,1 mm) eine feine Ausrichtungsprüfung ermöglicht. Der Sensor ist für den zuverlässigen Betrieb in industriellen Umgebungen ausgelegt, mit IP67-Schutz und einem weiten Betriebstemperaturbereich.
