PLC-Steuereinheit

Die PLC-Steuereinheit ist ein modulares elektronisches Gerät, das als zentrales Rechen- und Steuermodul in einem industriellen Automatisierungssystem dient. Es beherbergt die zentrale Verarbeitungseinheit (CPU), den Speicher und die Ein-/Ausgabe-Schnittstellen (I/O) und führt programmierte Logikanweisungen aus, um Sensoreingänge zu überwachen, Daten gemäß Steueralgorithmen zu verarbeiten und Aktuatorausgänge zu befehligen, um Maschinen und Prozesse zu automatisieren. Als primäres Entscheidungsgehirn eines speicherprogrammierbaren Steuerungssystems (SPS) koordiniert es den Austausch von Signalen zwischen Feldgeräten und dem Steuerprogramm.

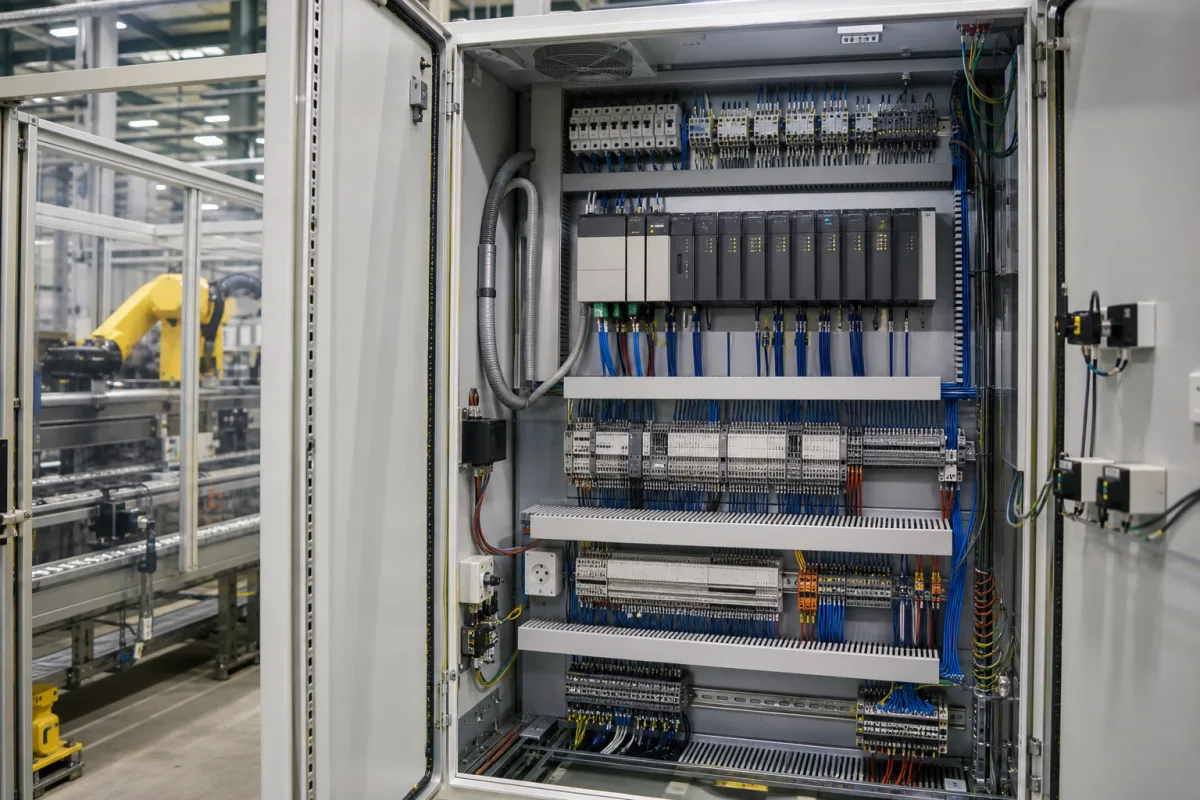

Diese Einheit ist für die Integration in Umgebungen der Herstellung elektrischer Geräte konzipiert und bietet zuverlässige und wiederholbare Steuerung. Sie wird typischerweise in einem Schaltschrank oder als eigenständige Einheit montiert, abhängig von der erforderlichen Schutzart. Der modulare Aufbau ermöglicht eine flexible Konfiguration mit verschiedenen I/O-Modulen, um den spezifischen Anforderungen der Anwendung gerecht zu werden.

Wichtige technische Parameter umfassen eine Versorgungsspannung von 24 V DC ±10 % (gemäß IEC 61131-2), eine Leistungsaufnahme von 5 bis 15 W und digitale Eingänge und Ausgänge von 8 bis 32 bzw. 6 bis 24 Kanälen. Optionale analoge Eingänge und Ausgänge sind von 0 bis 8 bzw. 0 bis 4 Kanälen verfügbar. Der Programmspeicher reicht von 64 bis 512 KB, der Datenspeicher von 32 bis 256 KB. Die Zykluszeit für 1K Anweisungen beträgt typischerweise 0,1 bis 10 ms, und der Betriebstemperaturbereich liegt bei -40 bis 85 °C, mit einer Luftfeuchtigkeit von 5 bis 95 % relative Feuchte (nicht kondensierend). Die Schutzarten variieren von IP20 für Schaltschrankmontage bis IP65 für eigenständige Verwendung. Abmessungen und Gewicht variieren mit der I/O-Konfiguration, typischerweise 70–120 x 90–150 x 60–100 mm und 0,3–1,5 kg.

Alle Werte sind Referenzbereiche und müssen mit dem jeweiligen Hersteller oder Lieferanten für das spezifische Modell und die Anwendung verifiziert werden. Die aufgeführten Normen dienen nur als Beschaffungs- und Verifizierungsreferenz und implizieren keine Zertifizierung oder Konformität.

Die PLC-Steuereinheit arbeitet, indem sie kontinuierlich einen zyklischen Ablauf scannt. Zuerst liest sie den Status aller angeschlossenen Eingabegeräte wie Sensoren und Schalter. Dann führt sie die im Speicher gespeicherte benutzerprogrammierte Logik aus und verarbeitet die Eingabedaten gemäß dem Steueralgorithmus. Schließlich aktualisiert sie den Status aller angeschlossenen Ausgabegeräte wie Relais, Motorstarter und Ventile. Dieser Scanzyklus wiederholt sich mit hoher Geschwindigkeit und ermöglicht die Echtzeitsteuerung industrieller Prozesse. Die Zykluszeit, typischerweise 0,1 bis 10 ms für 1K Anweisungen, bestimmt die Reaktionsfähigkeit des Systems. Die CPU der Einheit verwaltet diesen Prozess und stellt sicher, dass Eingänge abgetastet, Logik ausgeführt und Ausgänge deterministisch gesetzt werden.
