PLC-Steuerpaneel

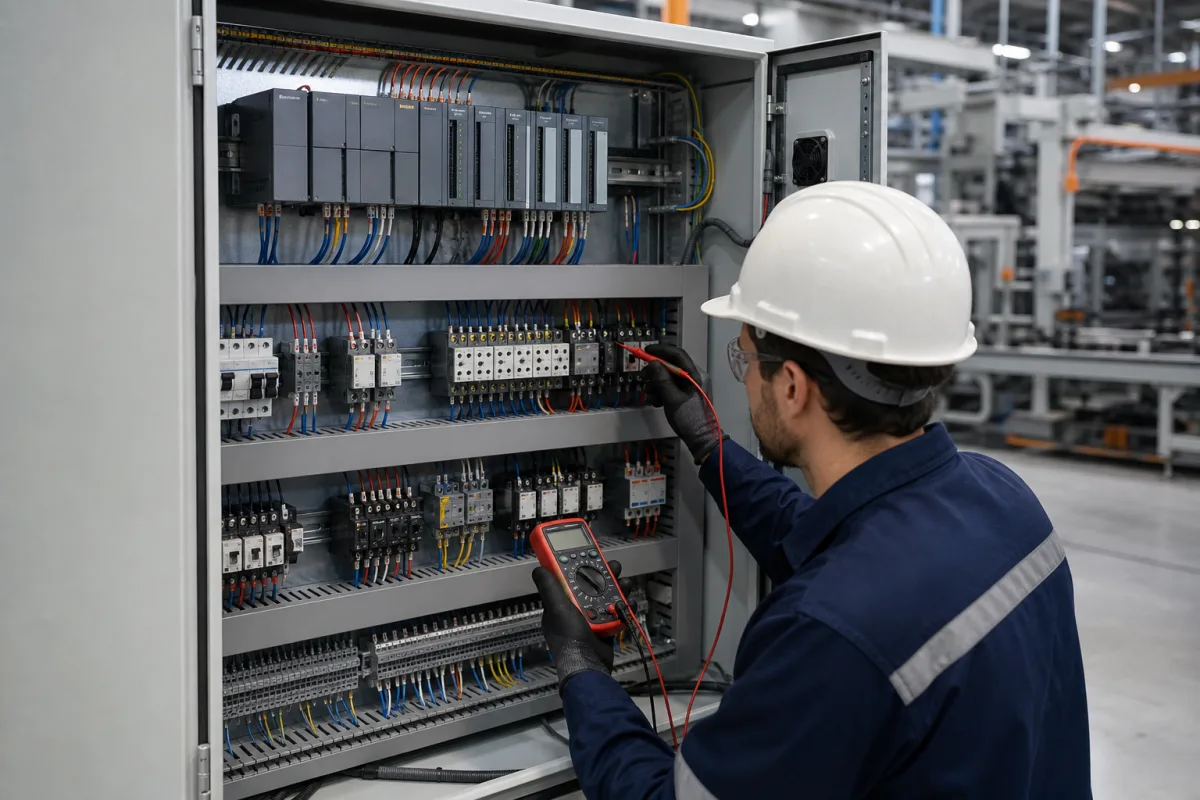

Das PLC-Steuerpaneel dient als zentrale Befehls- und Überwachungseinheit in einem industriellen Automatisierungssystem. Es enthält die speicherprogrammierbare Steuerung (SPS), Ein-/Ausgangsmodule (I/O), Netzteile, Kommunikationsschnittstellen und Bedien- und Beobachtungsgeräte (HMI). Das Paneel empfängt Sensordaten, führt programmierte Logiksequenzen aus und sendet Steuersignale an Aktoren, wodurch automatisierter Betrieb, Prozesssteuerung und Systemüberwachung ermöglicht werden. Es bietet Bedienern Statusanzeigen und manuelle Übersteuerungsmöglichkeiten. Das Gehäuse besteht typischerweise aus SPCC-Stahl mit Pulverbeschichtung, was Korrosionsbeständigkeit und Schutz gegen Staub und Wasser (IP54–IP65) bietet. Das Paneel arbeitet mit einer Standard-Industrieversorgung von 220–240 V AC, mit einer Leistungsaufnahme von 50–150 W je nach I/O-Anzahl. Es unterstützt 16 bis 256 I/O-Punkte, konfigurierbar je nach Anwendung. Kommunikationsprotokolle umfassen Modbus TCP/IP, Profinet und EtherNet/IP, konform mit IEC 61158. Der Betriebstemperaturbereich liegt bei -10 bis 55 °C, die Lagertemperatur bei -40 bis 85 °C, mit relativer Luftfeuchtigkeit bis 95% ohne Kondensation. Die Abmessungen variieren von 400×300×200 mm bis 800×600×300 mm, das Gewicht von 15 bis 60 kg. Die EMV-Konformität verweist auf EN 61000-6-2 und EN 61000-6-4. Materialien umfassen Stahlgehäuse, Kupferleitungen, FR-4-Leiterplatten und Polycarbonat-Sichtfenster. Das Paneel ist für industrielle Umgebungen ausgelegt und muss basierend auf den spezifischen Anwendungsanforderungen ausgewählt werden. Überprüfen Sie immer modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.

Das PLC-Steuerpaneel funktioniert, indem es elektronische Komponenten in einem Schutzgehäuse unterbringt. Elektrische Energie gelangt über Hauptschutzschalter und wird an den SPS-Prozessor, I/O-Module und Peripheriegeräte verteilt. Feldverdrahtung von Sensoren und Aktoren wird an Klemmenblöcke im Paneel angeschlossen. Der SPS-Prozessor scannt kontinuierlich Eingangssignale, führt das im Speicher gespeicherte Steuerprogramm aus und aktualisiert entsprechend die Ausgangssignale. Die von Komponenten erzeugte Wärme wird durch Lüftungs- oder Kühlsysteme abgeführt, während das Gehäuse physischen Schutz und elektromagnetische Abschirmung bietet.
