Leistungsregler (SSR/PID)

Auf Basis strukturierter CNFX-Herstellerprofile wird Leistungsregler (SSR/PID) im Bereich Elektrogeräteherstellung anhand von Nennleistung bis Versorgungsspannung eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Leistungsregler (SSR/PID) wird durch die Baugruppe aus PID-Regelmodul und Halbleiterrelais beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Ein elektronisches Steuergerät, das die elektrische Leistung für Heizelemente mittels SSR-Schaltung und PID-Algorithmen regelt.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

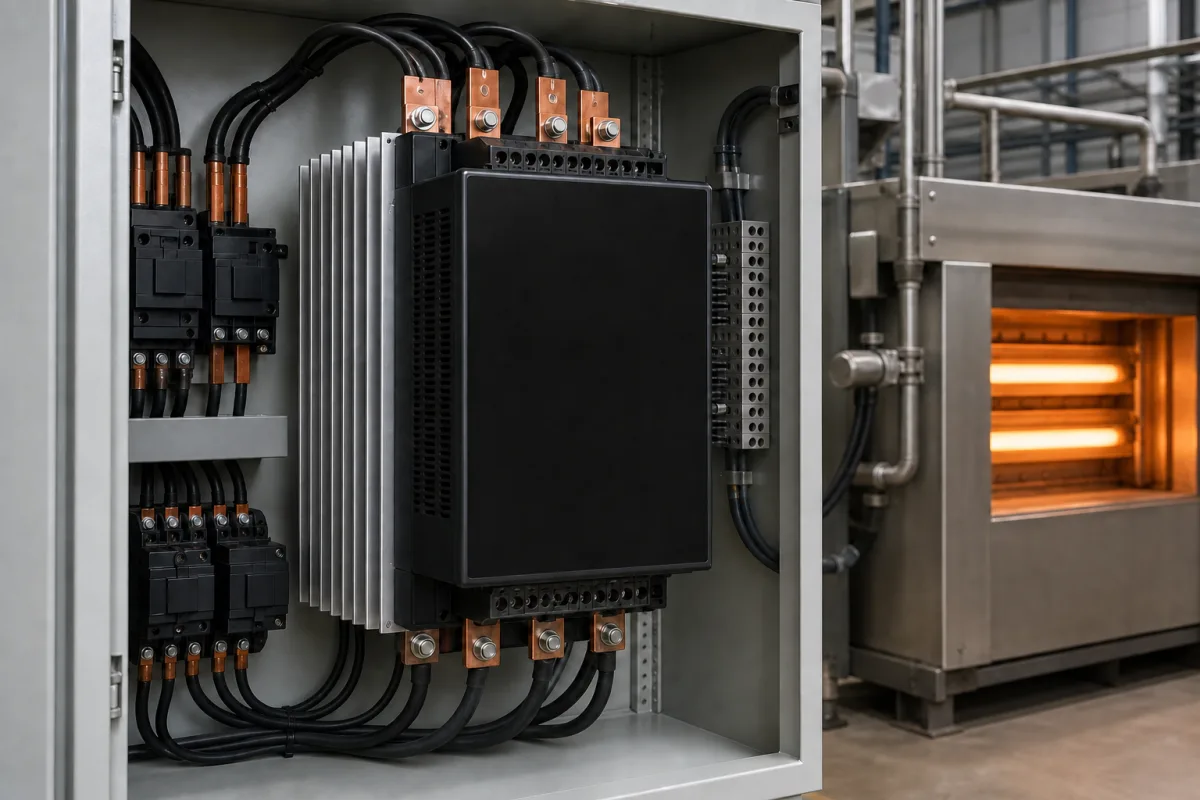

Leistungsregler (SSR/PID) in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Leistungsregler (SSR/PID)

Technische Definition

Der Leistungsregler (SSR/PID) ist eine Komponente in elektrischen Heizsystemen, die die an Heizelemente gelieferte Leistung regelt. Er kombiniert Festkörperrelais-Technologie (SSR) für effizientes Leistungsschalten mit Proportional-Integral-Differential-Regelalgorithmen (PID), um eine genaue Temperatur aufrechtzuerhalten. Der Regler empfängt eine Solltemperatur und vergleicht sie mit den tatsächlichen Temperaturmesswerten von Sensoren. Der PID-Algorithmus berechnet die erforderliche Leistungsanpassung, um den Fehler zu minimieren. Dieses Steuersignal moduliert das Schalten des Festkörperrelais, das wiederum die dem Heizelement zugeführte Wechselspannung regelt und so eine präzise Temperaturhaltung ermöglicht.

Zu den wichtigsten Parametern gehören Nennleistung von 5 bis 100 kW, Versorgungsspannung von 200 bis 480 V AC (ein- oder dreiphasig, gemäß IEC 60038), Regelgenauigkeit von ±0,5 % vom Messbereich, und ein analoger Steuereingang von 4–20 mA (gemäß IEC 60381). Die Betriebstemperatur liegt zwischen -40 und 85 °C, die Lagertemperatur zwischen -40 und 85 °C und die relative Luftfeuchtigkeit zwischen 5 und 95 % ohne Kondensation (gemäß IEC 60068-2-1/2 und IEC 60068-2-78). Der Schutzgrad beträgt IP20 bis IP54 (gemäß IEC 60529), der Isolationswiderstand ≥100 MΩ bei 500 V DC und die Dielektrische Festigkeit 2,5 kV für 1 Minute (gemäß IEC 60255-5). Das Gewicht liegt zwischen 0,5 und 2,5 kg, die Abmessungen variieren von 45×90×120 mm bis 100×200×250 mm (B×H×T).

Zu den Materialien gehören eine Leiterplatte (PCB), Halbleiterbauelemente (Thyristoren/Transistoren) und ein Aluminium-Kühlkörper. Der Regler ist für die Schalttafelmontage vorgesehen. Die Auswahl sollte basierend auf der Heizlast und der Versorgungsspannung erfolgen. Vor dem Kauf sind modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten zu verifizieren.

Funktionsprinzip

Der Regler empfängt eine Solltemperatur und vergleicht sie mit den tatsächlichen Temperaturmesswerten von Sensoren. Der PID-Algorithmus berechnet die erforderliche Leistungsanpassung, um den Fehler zu minimieren. Dieses Steuersignal moduliert das Schalten des Festkörperrelais, das wiederum die dem Heizelement zugeführte Wechselspannung regelt und so eine präzise Temperaturhaltung ermöglicht.

Hauptmaterialien

Leiterplatte (PCB), Halbleiterkomponenten (Thyristoren/Transistoren), Kühlkörper (Aluminium)

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Nennleistung	5–100 kW	Select based on heating element load
Versorgungsspannung	200–480 V AC	Three-phase or single-phaseIEC 60038
Regelgenauigkeit	±0.5 % FS	Typical for PID control
Steuereingang	4–20 mA	Analog setpointIEC 60381
Betriebstemperatur	-40–85 °C	Ambient temperature rangeIEC 60068-2-1/2
Lagertemperatur	-40–85 °C	Non-operatingIEC 60068-2-1/2
Relative Luftfeuchtigkeit	5–95 % RH	Non-condensingIEC 60068-2-78
Schutzart	IP20–IP54	Higher IP for harsh environmentsIEC 60529
Isolationswiderstand	≥100 MΩ	At 500 V DCIEC 60255-5
Dielektrische Festigkeit	2.5 kV	For 1 minuteIEC 60255-5
Gewicht	0.5–2.5 kg	Depends on power rating
Abmessungen (B×H×T)	45×90×120–100×200×250 mm	Panel mounting

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

PID-Regelmodul
Berechnet Leistungsanpassung basierend auf Temperaturabweichung mittels Proportional-, Integral- und Differentialalgorithmen
Material: Leiterplatte mit Mikrocontroller
Halbleiterrelais
Schaltet Wechselstrom für Heizelemente ohne mechanische Kontakte, ermöglicht schnellen und geräuschlosen Betrieb
Material: Halbleiterbauteile mit Keramiksubstrat
Kühlkörper
Leitet die während des Betriebs des SSR erzeugte Wärme ab, um Überhitzung zu verhindern
Material: Aluminiumlegierung
Klemmenblöcke
Sichere elektrische Verbindungen für Leistungseingang, -ausgang und Sensorsignale bereitstellen
Material: Kunststoff mit Metallkontakten

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	N/V (elektronisches Gerät, kein Fluidkontakt)
Durchflussrate:	N/V (elektronisches Gerät, kein Fluidkontakt)
Betriebstemperatur:	-20 °C bis +80 °C (Umgebung), bis +150 °C mit Nennwertminderung

Montage- und Anwendungskompatibilität

Ohmsche HeizelementeIndustrieöfen/-brennerKunststoff-Spritzgießmaschinen

Nicht geeignet: Explosionsgefährdete Bereiche (sofern nicht speziell für explosionsgefährdete Bereiche ausgelegt)

Auslegungsdaten

Maximaler Laststrom (Ampere)
Versorgungsspannung und Phasen (V AC, ein-/dreiphasig)
Erforderliche Regelgenauigkeit und Ansprechzeit

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0-480 V AC, 0-40 A, 0-1000 °C Temperaturregelung

Belastungs- und Ausfallgrenzen

SSR-Sperrschichttemperatur überschreitet 125 °C, PID-Integral-Windup über 1000 % des Sollwertbereichs

Thermisches Durchgehen in SSR-Halbleitersperrschichten aufgrund von I²R-Erwärmung, die die Wärmeabfuhrkapazität übersteigt und zum Zusammenbruch des Siliziumkristallgitters führt

Fertigungskontext

Leistungsregler (SSR/PID) wird innerhalb von Elektrogeräteherstellung nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Thermisches Durchgehen

Ursache: Unzureichende Wärmeabfuhr aufgrund schlechter Montage, ungenügender Kühlkörperauslegung oder blockierter Luftströmung, die zu übermäßiger Sperrschichttemperatur und Komponentenverschlechterung führt

Kontaktverschweißung/-ausfall

Ursache: Einschaltstromstöße, die die SSR-Nennwerte überschreiten, Schalten induktiver Lasten ohne geeigneten Schutz oder mechanische Belastung der internen Kontakte, die zu dauerhafter Verbindung oder Unterbrechung führt

Wartungsindikatoren

Hörbares Summen oder Rattern vom SSR während des Betriebs, das auf Kontaktlichtbögen oder bevorstehenden Ausfall hinweist
Sichtbare Verfärbung, Blasenbildung oder Verkohlung am Kühlkörper oder SSR-Gehäuse, die auf starke Überhitzung hindeutet

Technische Hinweise

Implementieren Sie ein geeignetes thermisches Management mit richtig dimensionierten Kühlkörpern, Wärmeleitmaterial und ggf. erzwungener Luftkühlung, wobei die Sperrschichttemperatur unter 80 % des maximalen Nennwerts gehalten wird.
Verwenden Sie Löschkreise oder Nulldurchgangs-SSRs für induktive Lasten und integrieren Sie Sanftanlaufschaltungen, um Einschaltströme zu begrenzen, um sicherzustellen, dass die Lastcharakteristiken den SSR-Spezifikationen entsprechen.

Konformität und Fertigungsnormen

Referenznormen

IEC 60947-4-3: Niederspannungsschaltgeräte und -steuergeräte - Schütze und Motorschütze - Halbleitersteuergeräte und Schütze für Wechselstrom für Nicht-MotorlastenUL 508: Norm für industrielle SteuergeräteEN 60947-4-3: Niederspannungsschaltgeräte und -steuergeräte - Teil 4-3: Schütze und Motorschütze - Halbleitersteuergeräte und Schütze für Wechselstrom für Nicht-Motorlasten

Fertigungsgenauigkeit

Lastspannungsgenauigkeit: +/- 1 % des Endwerts
Temperaturregelstabilität: +/- 0,5 °C am Sollwert

Qualitätsprüfung

Dielektrischer Festigkeitstest (Hi-Pot-Test)
Thermische Wechsel- und Lastlebensdauertests

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Laststrom, der den Dauerstrom-Nennwert des SSR von 40 A um 150 % für 5 Sekunden überschreitet → Thermische Zerstörung der SSR-Halbleitersperrschicht mit dauerhaftem Kurzschlussausfall → Strombegrenzungsschaltung mit 45 A harter Abschaltung und thermischer Nennwertminderung über 50 °C Umgebungstemperatur

Akkumulation des PID-Integralterms während anhaltender Sollwertabweichung von über 300 Sekunden → Reglerausgangssättigung bei 100 % Tastverhältnis, die zu einem Temperaturüberschwingen von 50 °C über dem Sollwert führt → Anti-Windup-Algorithmus mit Begrenzung des Integralterms auf ±95 % des Ausgangsbereichs und Verhinderung von Derivative-Kick

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Leistungsregler (SSR/PID)

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Leistungsregler (SSR/PID)

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Was ist die Funktion eines Leistungsreglers (SSR/PID)?

Er regelt die elektrische Leistung, die Heizelementen in einem elektrischen Heizsystem zugeführt wird. Er verwendet SSR-Schaltung für effiziente Leistungssteuerung und PID-Algorithmen, um eine genaue Temperatur basierend auf Sensorfeedback aufrechtzuerhalten.

Welche Versorgungsspannungsoptionen gibt es?

Der Versorgungsspannungsbereich beträgt 200–480 V AC, entweder ein- oder dreiphasig, gemäß IEC 60038. Die spezifische Spannung muss basierend auf dem Heizelement und den Systemanforderungen ausgewählt werden.

Wie hoch ist die Regelgenauigkeit dieses Reglers?

Die Regelgenauigkeit beträgt ±0,5 % vom Messbereich (FS), was typisch für PID-Regelung ist. Dies gibt die Präzision an, mit der der Regler die Solltemperatur halten kann.

Welche Normen gelten für dieses Produkt?

Relevante Normen umfassen IEC 60038 für Spannung, IEC 60381 für Steuereingang, IEC 60068-2-1/2 für Temperatur, IEC 60068-2-78 für Feuchtigkeit, IEC 60529 für Schutzart und IEC 60255-5 für Isolations- und Dielektrizitätsfestigkeit. Konformität immer mit dem Hersteller verifizieren.
