Technische Definition

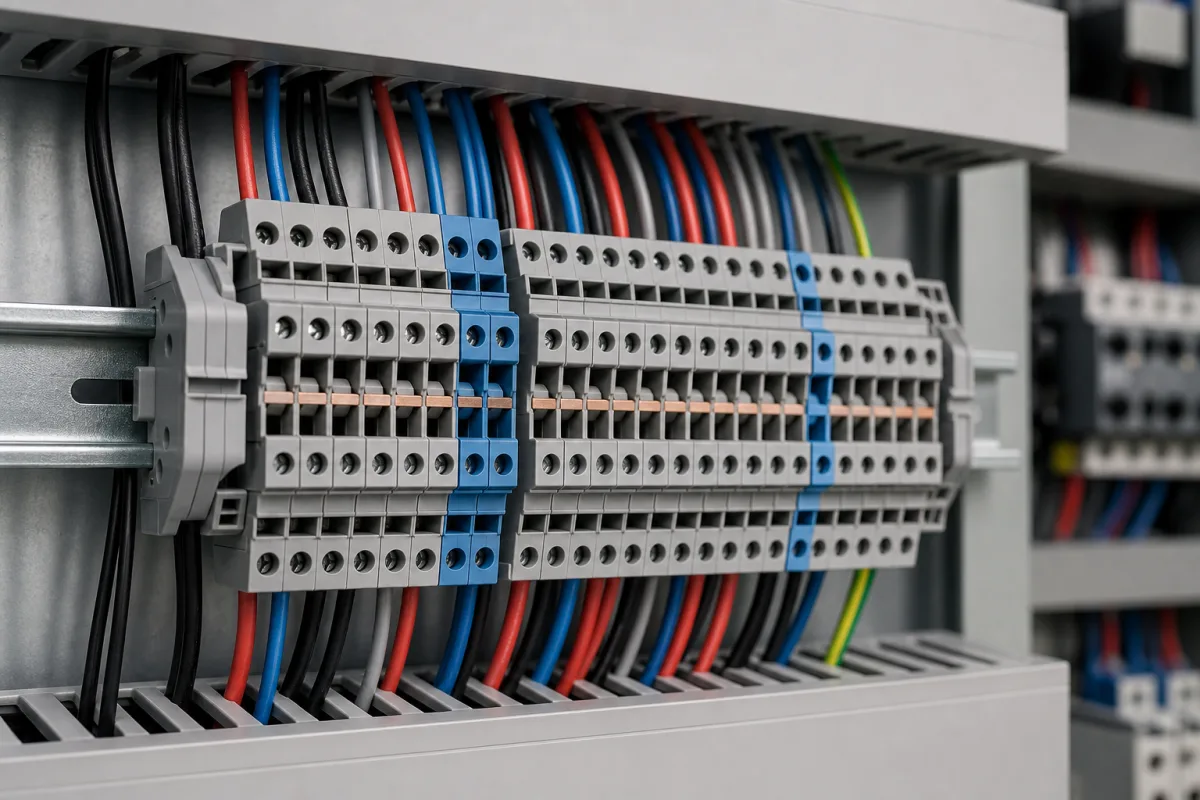

Klemmenblöcke sind modulare, isolierte Blöcke, die mehrere elektrische Drähte in Steuer- und Überwachungsschränken verbinden. Sie bieten sichere, organisierte Anschlusspunkte für Feldverdrahtung, um sie mit Schrankkomponenten wie SPS, Relais und Stromversorgungen zu verbinden, und erleichtern Wartung, Prüfung und Schaltungsänderungen. Diese Komponenten werden je nach Design typischerweise auf DIN-Schienen oder direkt auf Schrankoberflächen montiert. Das Isoliergehäuse besteht üblicherweise aus Polyamid (PA66), das gute elektrische Isolierung und mechanische Festigkeit bietet. Die leitfähigen Teile bestehen normalerweise aus Kupferlegierung, um eine zuverlässige elektrische Leitfähigkeit zu gewährleisten, während Stahlteile für Klemm- oder Montagehardware verwendet werden können. Klemmenblöcke gibt es in verschiedenen Ausführungen, einschließlich Schraub-, Feder- und Steckverbindungen, die jeweils unterschiedliche Methoden der Drahtanschließung bieten. Die maximale Drahtquerschnittskapazität ist eine wichtige Spezifikation, die normalerweise in Quadratmillimetern (mm²) gemessen wird und an die Drahtstärke der Anwendung angepasst werden muss. Bei der Auswahl von Klemmenblöcken ist es wichtig, die modellspezifische Drahtquerschnittskapazität, Nennspannung, Strom und geltende Normen mit dem rechtlichen Hersteller oder Lieferanten zu verifizieren, da diese Parameter für einen sicheren und zuverlässigen Betrieb entscheidend sind. Eine ordnungsgemäße Installation und Wartung sind notwendig, um eine langfristige Leistung zu gewährleisten. Eine regelmäßige Inspektion auf lose Verbindungen, Korrosion oder Beschädigung wird empfohlen. Klemmenblöcke sind so konzipiert, dass sie einfache Verdrahtungsänderungen und Fehlerbehebung ermöglichen, müssen jedoch innerhalb ihrer spezifizierten Nennwerte verwendet werden, um Überhitzung oder elektrische Ausfälle zu vermeiden. Konsultieren Sie immer die Herstellerdokumentation für spezifische Anzugsdrehmomente, Abisolierlängen und Umgebungsbewertungen.
Funktionsprinzip
Klemmenblöcke funktionieren, indem sie Metallklemmmechanismen (Schraub-, Feder- oder Stecktyp) in isolierten Gehäusen bereitstellen. Drähte werden in dafür vorgesehene Klemmen eingeführt und durch Anziehen von Schrauben oder Einrasten von Federclips gesichert, wodurch zuverlässige elektrische Verbindungen entstehen, während die Isolierung zwischen Stromkreisen aufrechterhalten und Kurzschlüsse verhindert werden. Der Klemmmechanismus gewährleistet eine sichere mechanische und elektrische Verbindung und ermöglicht ein einfaches Trennen und Wiederverbinden während der Wartung. Das Isoliergehäuse verhindert versehentlichen Kontakt mit spannungsführenden Teilen und bietet Schutz vor elektrischem Schlag.
