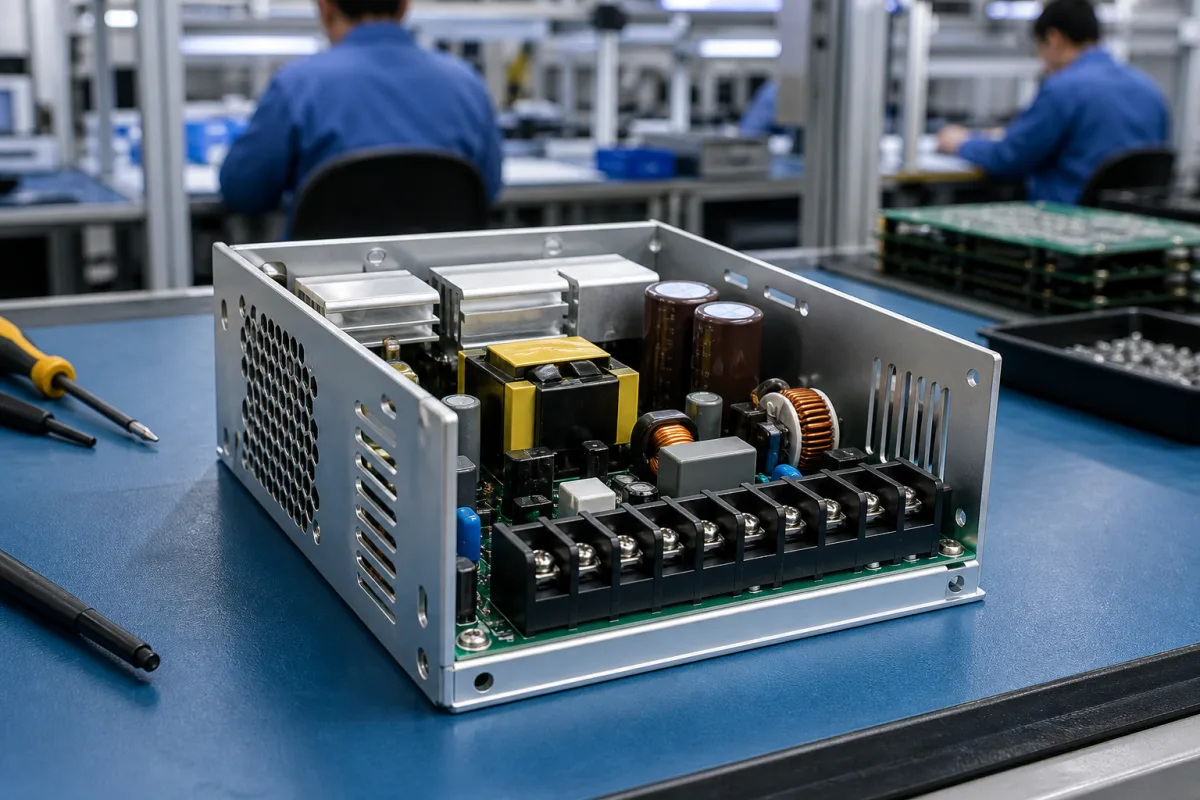

Technische Definition
Das Stromversorgungsmodul ist eine kritische Komponente in industriellen Systemen. Es empfängt eingehende elektrische Energie, wandelt sie in geeignete Spannungs- und Strompegel um, regelt die Ausgangsstabilität und verteilt saubere, zuverlässige Energie an verschiedene Subsysteme, Steuerungen, Sensoren und Aktuatoren in der industriellen Umgebung. Dieses Modul ist für einen weiten Eingangsspannungsbereich (85–264 V AC) ausgelegt, um globale Kompatibilität zu gewährleisten, und bietet eine typische Ausgangsspannung von 24 V DC, die für industrielle Steuerungssysteme üblich ist. Die Ausgangsleistung reicht von 50 bis 1000 W und ist je nach Systemlast skalierbar. Der Wirkungsgrad liegt zwischen 85% und 95%, was zur Reduzierung der Wärmeentwicklung beiträgt. Das Modul hält die Leitungsregelung innerhalb von ±0,5% und die Lastregelung innerhalb von ±1,0% ein, um eine stabile Ausgabe bei schwankenden Eingangs- und Lastbedingungen zu gewährleisten. Restwelligkeit und Rauschen werden bei oder unter 50 mV Spitze-Spitze gehalten, was für empfindliche Elektronik entscheidend ist. Der Betriebstemperaturbereich liegt zwischen -40°C und 85°C, mit Derating über 60°C, und die Lagertemperatur reicht von -40°C bis 105°C. Die relative Luftfeuchtigkeit beträgt 5% bis 95% nicht kondensierend. Die Schutzarten reichen von IP20 bis IP65, wobei IP65 für Abwaschumgebungen geeignet ist. Die Isolationsspannung zwischen Eingang und Ausgang beträgt 3000 V AC für 1 Minute, und die mittlere Betriebsdauer zwischen Ausfällen (MTBF) beträgt 500.000 Stunden bei 25°C Volllast. Typische Abmessungen für ein 100-W-Modul sind 50 x 100 x 150 mm (B x H x T). Das Modul besteht aus einem Aluminiumkühlkörper, einer Leiterplatte, elektronischen Bauteilen (Kondensatoren, Widerstände, ICs) und einem Kunststoff- oder Stahlgehäuse. Es funktioniert, indem es AC- oder DC-Eingang empfängt, durch Transformatoren, Gleichrichter und Filterkreise leitet und dann lineare oder Schaltregler verwendet, um stabile Ausgangsparameter aufrechtzuerhalten. Schutzschaltungen schützen vor Überlast, Kurzschluss und Überhitzung. Für spezifische Modellanwendungen verifizieren Sie alle Parameter und Normen mit dem Hersteller oder Lieferanten.
Funktionsprinzip
Das Stromversorgungsmodul funktioniert physisch, indem es AC- oder DC-Eingangsleistung über Eingangsklemmen empfängt, durch Transformatoren, Gleichrichter und Filterkreise leitet, um das elektrische Signal umzuwandeln und zu konditionieren. Anschließend verwendet es Spannungsregelkreise (linear oder schaltend), um stabile Ausgangsparameter trotz Eingangsschwankungen oder Laständerungen aufrechtzuerhalten. Kühlkörper und Kühlmechanismen leiten erzeugte Wärmeenergie ab, während Schutzschaltungen vor Überlast, Kurzschluss und Überhitzung schützen.
