Stapelvorrichtung

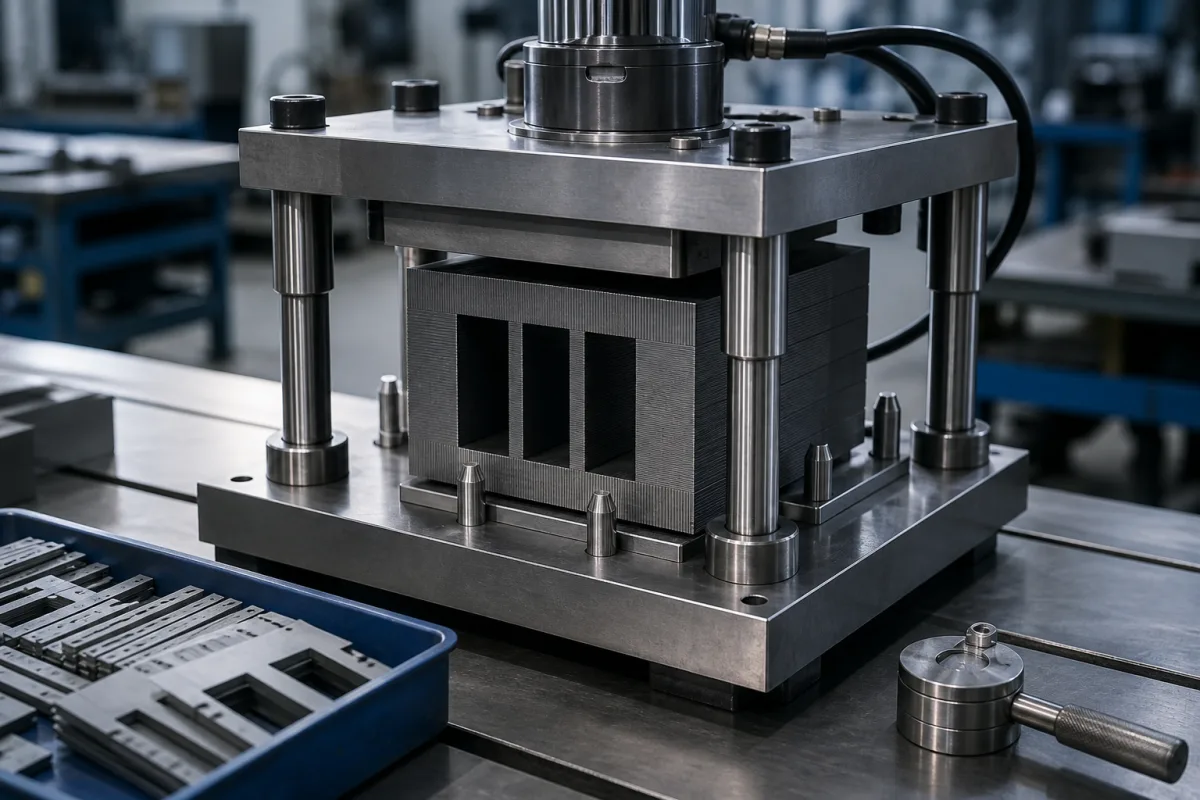

Eine Stapelvorrichtung ist eine kritische Komponente bei der Herstellung von Elektroband-Kernen. Sie ist darauf ausgelegt, einzelne Laminierungen während des Stapelns zur Kernstruktur in perfekter Ausrichtung zu halten. Sie gewährleistet eine konsistente Positionierung, verhindert Fehlausrichtungen und erhält die erforderliche Isolierung zwischen den Laminierungen, was für eine optimale magnetische Leistung und Energieeffizienz in elektrischen Geräten unerlässlich ist. Die Vorrichtung besteht typischerweise aus Ausrichtstiften, Klemmmechanismen und einer Grundplatte. Laminierungen werden über die Ausrichtstifte gelegt, um eine präzise Positionierung zu gewährleisten. Sobald die Stapelhöhe erreicht ist, sichert der Klemmmechanismus den Stapel, um Bewegungen während der Handhabung oder nachfolgender Prozesse wie Schweißen oder Kleben zu verhindern. Die Vorrichtung ist in Werkzeugstahl oder Edelstahl erhältlich. Die Klemmkraft beträgt 5–20 kN, die Stapelhöhenkapazität 50–500 mm und der Laminierungsbreitenbereich 20–200 mm. Die Ausrichtgenauigkeit beträgt ±0,05 mm, die Parallelität 0,02 mm, und die Betriebstemperatur liegt zwischen -10 und 60 °C bei einer maximalen Luftfeuchtigkeit von 95 % RH (nicht kondensierend). Die Materialgüte S45C gemäß GB/T 699 ist für hochfesten Kohlenstoffstahl spezifiziert, mit einer Oberflächenhärte von HRC 40–45. Das Gewicht variiert zwischen 15 und 30 kg, und die Grundplattenabmessungen reichen von 300×300 bis 600×600 mm. Diese Parameter sind Referenzbereiche für typische Konfigurationen; die tatsächlichen Werte müssen für das spezifische Modell und die Anwendung bestätigt werden. Die Vorrichtung wird in der Herstellung elektrischer Geräte verwendet, insbesondere für Transformatoren- und Motorkerne. Sie ist kein Endprodukt, sondern eine Komponente für Produktionswerkzeuge. Stellen Sie sicher, dass Sie modellspezifische Werte und Normen vor dem Kauf mit dem Hersteller oder Lieferanten verifizieren.

Die Stapelvorrichtung arbeitet mit Ausrichtstiften, um jede Laminierung präzise zu positionieren. Der Bediener legt die Laminierungen über die Stifte, die auf einer Grundplatte montiert sind. Sobald der Stapel die gewünschte Höhe erreicht, übt ein Klemmmechanismus Kraft aus, um den Stapel zu sichern. Diese Kraft ist einstellbar, um Steifigkeit ohne Verformung zu gewährleisten. Die Parallelität und Ausrichtgenauigkeit der Vorrichtung sind entscheidend, um eine gleichmäßige Druckverteilung zu erhalten und Kernverluste zu minimieren. Die Grundplatte bietet eine stabile Unterstützung für verschiedene Kerngrößen. Die Vorrichtung ist für manuellen oder halbautomatischen Betrieb ausgelegt, je nach Produktionslinie. Sie muss gewartet werden, um Verschleiß zu verhindern und eine gleichbleibende Leistung zu gewährleisten. Die Klemmkraft und Stapelhöhe werden gemäß den Kernspezifikationen eingestellt. Die Vorrichtung führt kein Schweißen oder Kleben durch; sie hält den Stapel nur während dieser Prozesse an Ort und Stelle.
