Technische Definition

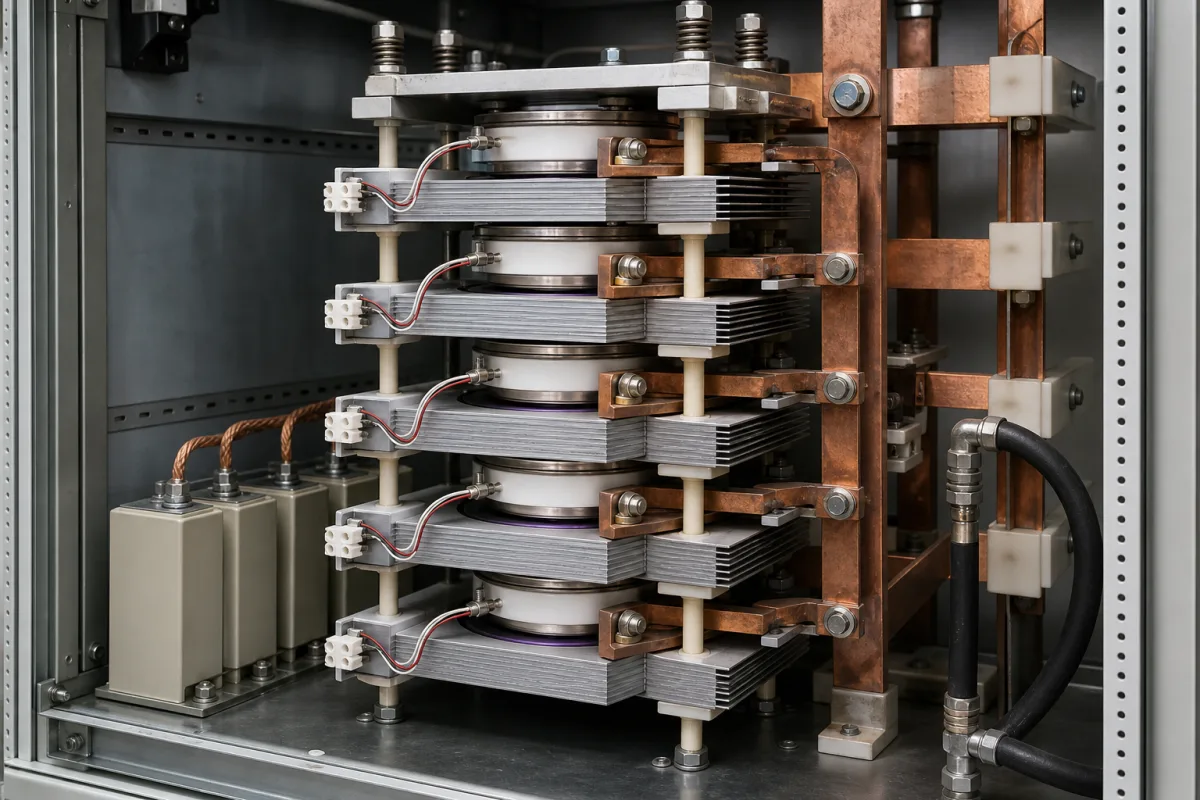

Eine Thyristor-Baugruppe ist eine modulare Untereinheit für Thyristor-Schaltmodule, die typischerweise aus Thyristoren auf Kühlkörpern mit Gate-Treibern, Snubber-Schaltungen und Schutzkomponenten besteht. Sie dient als zentrales Leistungsschaltelement in Hochleistungselektroniksystemen und ermöglicht gesteuerte Gleichrichtung, Wechselrichtung und Leistungsregelung. Die Baugruppe integriert Silizium-Thyristor-Chips, Kupfer-Sammelschienen, Aluminium-Kühlkörper, Keramiksubstrate und Epoxid-Verguss. Zu den wichtigsten Parametern gehören Nennspannung (400–1200 V), Nennstrom (20–500 A), Stoßstrom (300–5000 A), Gate-Zündspannung (1,5–3 V), Gate-Zündstrom (30–150 mA), Betriebssperrschichttemperatur (-40 bis +125 °C), Lagertemperatur (-40 bis +150 °C), Wärmewiderstand (0,05–0,5 K/W), Isolationsspannung (2500–5000 V RMS), Anzugsdrehmoment (2–6 N·m), Gewicht (0,5–5 kg) und Schutzart (IP00–IP20). Diese Werte sind Referenzbereiche gemäß IEC 60747-6 und IEC 60529; die tatsächlichen Spezifikationen müssen für das jeweilige Modell und die Anwendung bestätigt werden. Die Baugruppe ist für die Integration in Schaltmodule in industrieller Leistungselektronik vorgesehen. Die Auswahl erfordert die Überprüfung elektrischer Nennwerte, Wärmemanagement, mechanischer Montage und Umweltschutz. Schnittstellen umfassen Gate-Anschlüsse, Leistungsanschlüsse und Montagebasis. Verifizierungsfragen sollten Nennspannung/-strom, Stoßstromfähigkeit, Gate-Treiberanforderungen, Wärmewiderstand, Isolationsspannung und Anzugsdrehmoment abdecken. Wartungssignale umfassen ungewöhnlichen Temperaturanstieg, erhöhte Schaltverluste oder sichtbare Schäden. Fehlergrenzen umfassen Überschreitung der maximalen Nennwerte, unsachgemäße Gate-Ansteuerung, unzureichende Kühlung oder mechanische Spannung. Konsultieren Sie immer den rechtlichen Hersteller oder Lieferanten für modellspezifische Daten und Konformität.
Funktionsprinzip
Die Baugruppe arbeitet mit Thyristoren als Halbleiterschalter, die durch einen Gate-Impuls eingeschaltet werden und leitend bleiben, bis der Strom unter die Halteschwelle fällt. Die Hilfskomponenten verwalten Gate-Auslösung, Spannungs-/Stromschutz und Wärmeableitung, um zuverlässige Schaltvorgänge in leistungselektronischen Schaltungen zu gewährleisten. Wenn ein Gate-Impuls angelegt wird, geht der Thyristor in den leitenden Zustand über und lässt Strom fließen, bis er natürlich kommutiert. Snubber-Schaltungen begrenzen Spannungstransienten, während Schutzkomponenten vor Überstrom und Überspannung schützen. Kühlkörper leiten die während der Leitung erzeugte Wärme ab und halten die Sperrschichttemperatur innerhalb sicherer Grenzen.
