Oberflächenmontierter Kondensator

Auf Basis strukturierter CNFX-Herstellerprofile wird Oberflächenmontierter Kondensator im Bereich Elektronikkomponentenfertigung anhand von Kapazität bis Nennspannung eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Oberflächenmontierter Kondensator wird durch die Baugruppe aus Dielektrische Schicht und Innenelektrode beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Passives elektronisches Bauelement zur Energiespeicherung und Filterung in Schaltungen

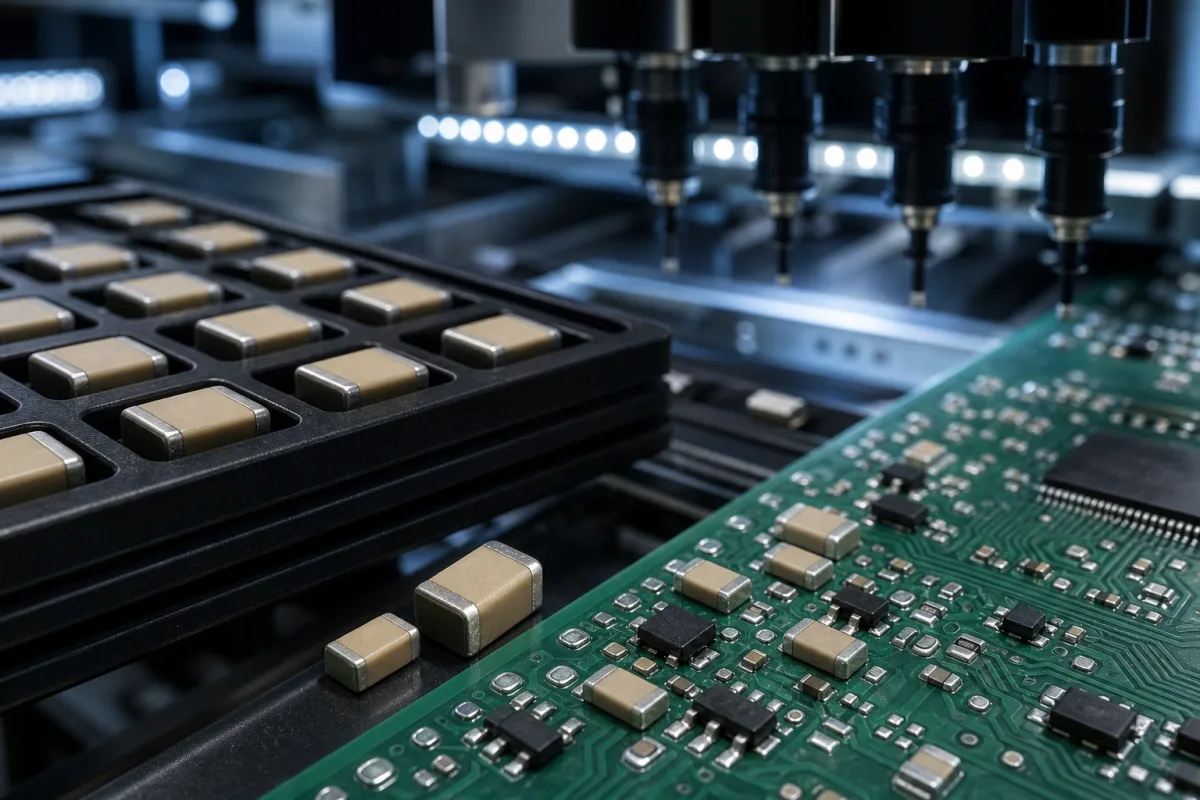

Oberflächenmontierter Kondensator in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Ein oberflächenmontierter Kondensator ist ein grundlegendes elektronisches Bauelement, das in elektronischen Schaltungen zur Energiespeicherung, Filterung, Kopplung und Entkopplung verwendet wird. Es besteht aus zwei leitenden Platten, die durch ein dielektrisches Material getrennt sind, und wird in standardisierten SMD-Gehäusen für die automatisierte Montage hergestellt. Diese Bauelemente sind unerlässlich für die Stabilisierung von Stromversorgungen, die Reduzierung von Rauschen und für Timing-Anwendungen in Unterhaltungselektronik, industriellen Steuerungen und Automobilsystemen. Sie werden als diskrete Bauelemente an Elektronikhersteller verkauft, um sie in Leiterplattenbaugruppen zu integrieren.

Typische Parameter für diese Bauelementkategorie umfassen Kapazitätswerte von 1 bis 100 Mikrofarad, Nennspannungen von 6,3 bis 100 Volt und Gehäusegrößen von 0402 bis 1210 (EIA-535). Die Toleranz reicht von ±5% bis ±20%, und die Temperaturkoeffizienten variieren von ±30 ppm/°C bis ±15% (IEC 60384). Der Verlustfaktor beträgt ≤0,1% bei 1 kHz und 25°C, der Isolationswiderstand ≥10000 MΩ bei Nennspannung und 25°C, und die dielektrische Spannungsfestigkeit beträgt das 2,5-fache der Nennspannung für 1 Minute (IEC 60384). Der Betriebstemperaturbereich liegt bei -55°C bis 125°C, die Nennfeuchtigkeit bei 85% relativer Feuchte im stationären Zustand bei 85°C für 1000 Stunden (IEC 60068-2-78), und das Gewicht hängt von der Gehäusegröße ab, typischerweise 0,001 bis 0,01 Gramm.

Materialien in den Unterlagen umfassen keramisches Dielektrikum, Nickelelektrode, Verzinnung und Epoxidharz. Diese Werte sind Referenzbereiche für die Produktkategorie und müssen für das spezifische Modell und die Anwendung mit dem rechtlichen Hersteller oder Lieferanten verifiziert werden. Die aufgeführten Normen sind Beschaffungsreferenzen und implizieren keine Zertifizierung oder Konformität eines bestimmten Produkts.

Funktionsprinzip

Ein oberflächenmontierter Kondensator speichert elektrische Energie in einem elektrischen Feld zwischen zwei leitenden Platten, die durch ein dielektrisches Material getrennt sind. Wenn eine Spannung an die Platten angelegt wird, sammeln sich positive und negative Ladungen auf gegenüberliegenden Platten an und erzeugen ein elektrisches Feld im Dielektrikum. Der Kapazitätswert bestimmt, wie viel Ladung pro Spannungseinheit gespeichert werden kann. In Schaltungen glätten Kondensatoren Spannungsschwankungen, filtern Rauschen und koppeln oder entkoppeln Signale. Die Eigenschaften des dielektrischen Materials, wie Permittivität und Temperaturstabilität, beeinflussen die Leistung des Kondensators. Das Bauelement arbeitet passiv, das heißt, es benötigt keine externe Stromquelle. Sein Verhalten wird durch die grundlegende Beziehung Q = CV bestimmt, wobei Q die Ladung, C die Kapazität und V die Spannung ist. Die gespeicherte Energie wird freigesetzt, wenn sich die Spannung am Kondensator ändert, was es für Timing- und Energiespeicheranwendungen nützlich macht.

Technische Parameter

Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Kapazität1–100 FaradNennkapazitätswert
Nennspannung6.3–100 VoltMaximale Betriebsspannung
Bauteilabmessungen0402–1210 mmSMD-GehäuseabmessungenEIA-535
Toleranz±5–±20 %Kapazitätsgenauigkeit
Temperaturkoeffizient±30–±15% ppm/°CKapazitätsänderung mit TemperaturIEC 60384
Verlustfaktor≤0.1 %At 1 kHz, 25°CIEC 60384
Isolationswiderstand≥10000 At rated voltage, 25°CIEC 60384
Spannungsfestigkeit2.5× rated V DCNo breakdown for 1 minuteIEC 60384
Betriebstemperaturbereich-55–125 °CFull rated voltage
Nennfeuchtigkeit85 % RHSteady state, 85°C, 1000hIEC 60068-2-78
Gewicht0.001–0.01 gDepends on package size

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Keramik-Dielektrikum Nickel-Elektrode Zinn-Beschichtung Epoxidharz

Komponenten / BOM

Components / BOM
  • Dielektrische Schicht
    Elektrische Isolierung zwischen Elektroden
    Material: Keramik
  • Innenelektrode
    Ladungssammlung und -leitung
    Material: Nickel
  • Anschluss
    Externe elektrische Verbindung
    Material: Zinn
  • Schutzbeschichtung
    Umweltschutz
    Material: Epoxidharz

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Spannungstransienten über 200 % Nennspannung Dielektrischer Durchschlag verursacht Kurzschluss TVS-Dioden-Clamping bei 120 % Nennspannung, RC-Snubber-Netzwerk mit 10 Ω Dämpfung
Thermische Zyklen zwischen -40 °C und +125 °C bei 10 °C/min Rate Lötstellenermüdungsriss nach 2000 Zyklen Ag-Pd-Anschluss mit 8 ppm/°C CTE-Anpassung, Underfill-Epoxid mit 25 GPa Modul

Technische Bewertung

Betriebsbereich
Betriebsbereich
2,5-450 VDC, -55 bis +125 °C, 1 pF bis 470 µF
Belastungs- und Ausfallgrenzen
Dielektrischer Durchschlag bei 500 VDC/mm für Keramiktypen, 150 % Nennspannung für Elektrolyttypen, mechanischer Bruch bei 50 G Stoß, thermisches Durchgehen bei 150 °C Sperrschichttemperatur
Dielektrischer Polarisationsdurchschlag (Maxwell-Wagner-Effekt), elektrochemische Migration bei 0,5 V/µm Potentialgradient, thermisch-mechanische Spannung durch 17 ppm/°C CTE-Unterschied zwischen Keramik und PCB
Fertigungskontext
Oberflächenmontierter Kondensator wird innerhalb von Elektronikkomponentenfertigung nach Material, Prozessfenster und Prüfanforderungen bewertet.

Weitere Produktbezeichnungen

SMD capacitor MLCC

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Industrielles Ökosystem und Lieferkette

Eignung und Auslegungsdaten

Betriebsgrenzen
voltage:Nennspannung (z.B. 6,3 V bis 100 V DC), Derating über 70 °C
frequency:Bis zu mehreren GHz (abhängig von Kapazität und ESR)
Weitere Spezifikationen:Kapazitätstoleranz: ±5 % bis ±20 %, ESR < 100 mΩ (typisch)
Betriebstemperatur:-55 °C bis +125 °C (Standard), bis zu +150 °C (Hochtemperatur-Varianten)
Montage- und Anwendungskompatibilität
Leiterplattenbestückung (PCB)Niederspannungs-GleichstromversorgungenHochfrequenz-RF-Schaltungen
Nicht geeignet: Hochvibrations-Umgebungen ohne zusätzliche Sicherung
Auslegungsdaten
  • Erforderliche Kapazität (z.B. 1 µF)
  • Maximale Betriebsspannung (z.B. 16 V DC)
  • Gehäusegrößen-Beschränkung (z.B. 0603 metrisch)

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Thermische Spannungsrisse
Ursache: Schnelle Temperaturwechsel oder übermäßige Löt-Hitze verursachen Risse im Keramiksubstrat aufgrund von Unterschieden im Wärmeausdehnungskoeffizienten zwischen den Materialien.
Elektrochemische Migration
Ursache: Feuchtigkeitseintritt kombiniert mit Gleichspannungs-Vorspannung erzeugt leitfähiges Dendritenwachstum zwischen den Elektroden, was zu Kurzschlüssen führt.
Wartungsindikatoren
  • Sichtbare Wölbung oder Risse im Kondensatorgehäuse deuten auf internen Druckaufbau oder mechanische Belastung hin.
  • Hörbares hochfrequentes Summen oder Zischen während des Betriebs deutet auf interne Lichtbogenbildung oder Dielektrikum-Durchschlag hin.
Technische Hinweise
  • Implementieren Sie kontrollierte Lötprofile mit allmählichen Aufheiz-/Abkühlraten, um thermischen Schock während der Montage zu minimieren.
  • Tragen Sie konforme Beschichtungen auf Leiterplattenbestückungen in feuchten Umgebungen auf, um Feuchtigkeitsaufnahme und elektrochemische Reaktionen zu verhindern.

Konformität und Fertigungsnormen

Referenznormen
IEC 60384-1 Festkondensatoren zur Verwendung in elektronischen GerätenIPC-A-610 Akzeptanzkriterien für elektronische Baugruppen
Fertigungsgenauigkeit
  • Kapazität: +/-10% (typisch für allgemeine Zwecke)
  • Abmessungen: +/-0,1 mm (Länge/Breite), +/-0,05 mm (Höhe)
Qualitätsprüfung
  • Elektrische Prüfung (Kapazität, ESR, Leckstrom)
  • Visuelle Inspektion (Anschlussintegrität, Markierungslesbarkeit, Oberflächendefekte)

Hersteller von Oberflächenmontierter Kondensator

2 Unternehmen führen dieses Produkt in ihrem eigenen Sortiment. Die Unternehmensangaben stammen von der jeweils eigenen Website; jede Karte nennt die Grundlage der Zuordnung.

Nanjing AH Electronic Science & Technology Co., Ltd.
· CN
Gegründet 2010over 150 Mitarbeiterover 8,000 square meters
ISO9001
Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt
Bezeichnung auf der Website: “SMD Capacitor”
Quellseite ansehen ↗ ahelectronic.com · geprüft am 2026-08-22
Fujian Torch Electron Technology Co.,Ltd
Quanzhou · CN
Fertigt außerdem: High-Frequency Ceramic Capacitor、Detection IC (Integrated Circuit)
Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt
Bezeichnung auf der Website: “Surface Mount Capacitor”
Quellseite ansehen ↗ torchcapacitor.com · geprüft am 2026-09-04

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Diese Seite teilen

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation
4/5
Fertigungsfähigkeit
4/5
Prüfbarkeit
5/5
Lieferantentransparenz
3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Häufige Fragen

Was sind die typischen Kapazitäts- und Spannungsbereiche für oberflächenmontierte Kondensatoren?

Typische Kapazitätswerte reichen von 1 bis 100 Mikrofarad und Nennspannungen von 6,3 bis 100 Volt. Dies sind Referenzbereiche für die Produktkategorie; die tatsächlichen Werte hängen vom spezifischen Modell ab und müssen mit dem Hersteller bestätigt werden.

Welche Normen gelten für oberflächenmontierte Kondensatoren?

Gehäusegrößen folgen EIA-535, und elektrische Parameter wie Temperaturkoeffizient, Verlustfaktor, Isolationswiderstand und dielektrische Spannungsfestigkeit werden in IEC 60384 referenziert. Feuchtigkeitstests werden in IEC 60068-2-78 referenziert. Diese Normen sind Beschaffungsreferenzen und garantieren keine Konformität eines bestimmten Produkts.

Wie verifiziere ich die Leistung eines oberflächenmontierten Kondensators für meine Anwendung?

Überprüfen Sie das Datenblatt für das spezifische Modell und vergleichen Sie Parameter wie Kapazität, Nennspannung, Toleranz, Temperaturkoeffizient und Betriebstemperaturbereich mit Ihren Schaltungsanforderungen. Verifizieren Sie auch die Gehäusegröße und das Lötprofil. Bestätigen Sie immer mit dem rechtlichen Hersteller oder Lieferanten.

Was sind häufige Ausfallarten von oberflächenmontierten Kondensatoren?

Häufige Ausfallarten umfassen Kapazitätsdrift, Kurzschlüsse durch Dielektrikumsdurchschlag, Unterbrechungen durch mechanische Belastung und erhöhten Leckstrom. Diese können durch Messung von Kapazität, Isolationswiderstand und Verlustfaktor erkannt werden. Wenn Werte von der Spezifikation abweichen, kann das Bauelement degradiert sein.
