Oberflächenmontierbarer Widerstand

Auf Basis strukturierter CNFX-Herstellerprofile wird Oberflächenmontierbarer Widerstand im Bereich Elektronikkomponentenfertigung anhand von Nennwiderstandswert bis Toleranz eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Oberflächenmontierbarer Widerstand wird durch die Baugruppe aus Keramiksubstrat und Widerstandselement beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Passives SMD-Bauelement zur Festlegung eines elektrischen Widerstands in einer Schaltung.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

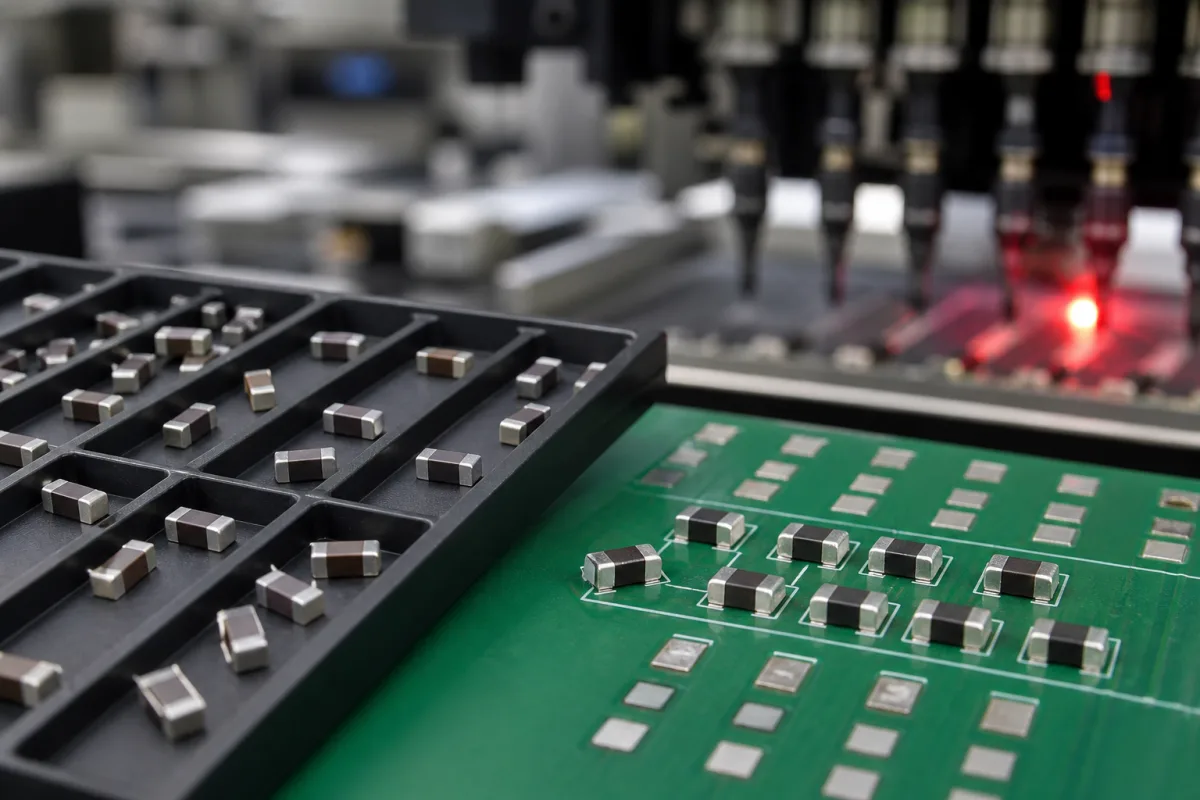

Oberflächenmontierbarer Widerstand in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Oberflächenmontierbarer Widerstand

Technische Definition

Ein SMD-Widerstand ist ein Festwiderstand zur direkten Montage auf einer Leiterplatte. Die Produktfamilie umfasst Dickfilm-, Dünnfilm-, Metallfilm-, Folien-, Strommess- und weitere Technologien in verschiedenen Geometrien und Qualifikationsstufen. Widerstandsbereich, Toleranz, Temperaturkoeffizient, Nennverlustleistung, Grenzspannung, Temperaturbereich, Überlastbarkeit, Isolation, Anschlussoberfläche und Masse unterscheiden sich nach Baureihe, Baugrößencode, Landemuster und thermischer Umgebung. Bezeichnungen wie 0201 und 0603 sind Baugrößencodes und keine Millimetermaße. IEC 60115-8:2023 ist die Rahmenspezifikation für SMD-Festwiderstände und behandelt Vorzugswerte, Qualitätsbewertung, Prüfungen und allgemeine Anforderungen. EIA-481 betrifft die Verpackung für automatische Handhabung, nicht die Widerstandsabmessungen. Eine konkrete Hersteller-Teilenummer, Detailspezifikation, Konstruktion, Deratingkurve, Gehäusezeichnung und den Montageprozess auswählen und prüfen.

Funktionsprinzip

Ein Widerstand erzeugt bei Stromfluss einen Spannungsabfall und setzt elektrische Leistung im Widerstandselement in Wärme um. Der elektrische Zusammenhang folgt Schaltungsbedingungen und Widerstandswert; die sichere Belastung hängt jedoch von Technologie, Geometrie, Pulsdauer, Umgebungstemperatur, Leiterplatten-Landemuster, Kupferfläche, Luftstrom und zulässiger Film- oder Gehäusetemperatur ab. Der Aufbau besteht nicht allgemein aus Rutheniumoxid auf Keramik mit Nickel- und Zinn-Blei-Anschlüssen; Filme, Substrate, Elektroden und Oberflächen unterscheiden sich nach Baureihe. Datenblatt für Nennverlustleistung, Derating, Grenzspannung, Pulskurve und Lötprofil verwenden.

Hauptmaterialien

Keramiksubstrat, Rutheniumoxid-Paste, Nickel-Sperrschicht, Zinn-Blei-Lötbeschichtung
Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Nennwiderstandswert1 Ω – 10 MΩ OhmNennwiderstandIEC 60115-8
Toleranz±0.1%, ±0.5%, ±1%, ±5 ProzentWiderstandsgenauigkeitIEC 60115-8
Nennleistung0.05 – 0.5 WattMaximale VerlustleistungIEC 60115-8
Baugrößencode0201, 0402, 0603, 0805, 1206, 1210, 2010, 2512Übliche Baugrößencodes; Gehäuse- und Landemaße in der Herstellerzeichnung bestätigen
Temperaturkoeffizient±50, ±100, ±200 ppm/°CWiderstandsänderung mit TemperaturIEC 60115-8
Maximale Arbeitsspannung25 – 200 VLimited by package sizeIEC 60115-8
Betriebstemperaturbereich-55–+155 °CStandard for most typesIEC 60115-8
Isolationswiderstand≥ 10^9 ΩBetween resistor and terminationsIEC 60115-8
Spannungsfestigkeit100 – 300 VNo breakdown or flashoverIEC 60115-8
Beständigkeit gegen Löt Hitze260°C for 10 s °C/sNo damage after reflowIEC 60115-8
Gewicht0.02 – 0.2 gDepends on package size

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM
  • Keramiksubstrat
    Strukturelle Basis und Isolierung
    Material: Aluminiumoxidkeramik
  • Widerstandselement
    Bietet elektrischen Widerstand
    Material: Rutheniumoxid-Paste
  • Abschlusselektroden
    Elektrische Anschlusspunkte
    Material: Silber-Palladium-Legierung
  • Schutzbeschichtung
    Umweltschutz
    Material: Glasur
  • Markierfarbe
    Wertkennzeichnung
    Material: Epoxidharz-basierte Farbe

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen
thermal:Dauerleistung, Pulsenergie und Wiederholung, Umgebungs-/Platinentemperatur, Landemuster, Kupferfläche, Luftstrom und Derating.
assembly:Anschlussoberfläche, Lot und Prozess, Reflow-/Wellenprofil, Reinigung, Beschichtung und Trägerbandausrichtung.
electrical:Widerstand, Toleranz, TCR, Rauschen, Spannungskoeffizient, Grenzspannung und Langzeitstabilität für die Schaltungsfunktion.
mechanical:Baugrößencode, tatsächliche Gehäuse-/Anschlusszeichnung, Landemuster, Leiterplattendehnung, Vibration und Wärmeausdehnung.
qualification:Allgemeine, Automotive-, Hochtemperatur-, Hochfrequenz-, Hochspannungs-, Strommess- oder sonstige baureihenspezifische Qualifikation.
Montage- und Anwendungskompatibilität
Auslegungsdaten
  • Widerstand und unabhängige Toleranz-/TCR-Anforderungen
  • Dauerverlustleistung und transientes Pulsprofil
  • Grenzspannung und Überlastkurve
  • Hersteller-Gehäusezeichnung und thermisches PCB-Design
Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich
Betriebsbereich
Widerstand, Toleranz, TCR, Nennleistung, Film-/Gehäusetemperatur, Grenzspannung, Pulsenergie, Temperaturbereich und Derating an eine Teilenummer, ein PCB-Layout und eine Betriebsart binden.
Belastungs- und Ausfallgrenzen
Es gibt keine Familiengrenze von 175 °C Sperrschichttemperatur, 2,5 kV/mm, 150 % Leistung/10 ms oder 10^6 A/cm². Festwiderstände haben keine einheitliche Halbleiter-Sperrschichttemperatur; Grenzen stammen aus Konstruktion und Herstellerkurven.
Widerstandsdrift, Unterbrechung/Kurzschluss oder intermittierende Lötstelle können durch Dauer-/Pulsüberlast, zu hohe Elementspannung, schlechte Wärmeabfuhr, Platinendurchbiegung, Thermozyklen, Korrosion/Schwefel, Anschlussschaden oder ungeeigneten Lötprozess entstehen.
Fertigungskontext
Oberflächenmontierbarer Widerstand wird innerhalb von Elektronikkomponentenfertigung nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Rissbildung
Ursache: Thermische Ausdehnungsdifferenz zwischen dem Keramikkörper des Widerstands und dem Leiterplattensubstrat während des Lötens oder Betriebs, verstärkt durch mechanische Belastung aus Platinenverbiegung oder Vibration.
Lötstellenversagen
Ursache: Thermische Ermüdung durch Zyklen der Leistungsabgabe oder Umgebungstemperaturschwankungen, was zur Degradation der Lötstelle und schließlich zum Unterbrechungsfehler führt.
Wartungsindikatoren
  • Sichtbare Risse oder Verfärbungen am Widerstandskörper (Dunkelfärbung oder Verkohlung als Hinweis auf Überhitzung)
  • Intermittierendes Schaltungsverhalten oder vollständiger Funktionsausfall der Ausrüstung, oft begleitet von abnormalen Wärmemustern in der Thermografie
Technische Hinweise
  • Implementieren Sie ein geeignetes Wärmemanagement durch ausreichende Abstände im Leiterplattenlayout, Wärmesenken und kontrollierte Lötprofile, um thermische Spannungen zu minimieren.
  • Verwenden Sie eine Schutzlackierung auf bestückten Leiterplatten zum Schutz vor Feuchtigkeitseintritt und mechanischer Vibration und gewährleisten Sie eine ordnungsgemäße Entlastung bei der Platinenmontage.

Konformität und Fertigungsnormen

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Dauer-/Pulsbelastung, Grenzspannung, Umgebungs-/Platinentemperatur oder Korrosion außerhalb der Baureihennennung. → Widerstandsdrift oder elektrischer Unterbrechungs-/Kurzschlussfehler → Datenblatt-Derating und Pulskurven anwenden, PCB-Wärme und Spannung prüfen, erforderliche Schwefel-/Feuchtequalifikation wählen und tatsächliches Lastprofil testen.
Platinendurchbiegung, falsches Landemuster, Wärmeausdehnungszyklen, Bestückschaden oder Lötprofil außerhalb des Herstellerfensters. → Gehäuse-/Anschlussriss oder intermittierende Lötstelle → Hersteller-Landemuster und Lötprofil verwenden, Platinendehnung und Bestückkraft beherrschen und Lötstellen nach repräsentativer thermisch-mechanischer Prüfung kontrollieren.

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation
Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.
Fertigungsfähigkeit
Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.
Prüfbarkeit
Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.
Lieferantentransparenz
Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Oberflächenmontierbarer Widerstand

3 Unternehmen führen dieses Produkt in ihrem eigenen Sortiment. Die Unternehmensangaben stammen von der jeweils eigenen Website; jede Karte nennt die Grundlage der Zuordnung.

Sichuan RFTYT Technology Co., Ltd.
Mianyang, Sichuan · CN

Die offizielle RFTYT-Website führt eine SMD-Chipwiderstandsserie mit verschiedenen Substraten, Bauformen und Leistungen und stellt ihr Werk in Mianyang, Sichuan, und die HF-Widerstandsfertigung vor. Teilenummern nach Widerstandswert, Toleranz, Frequenzbereich und thermischen Leiterplattenbedingungen wählen sowie Derating, Anschlüsse und Montagezeichnungen prüfen.

Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt
Quellseite ansehen ↗ rftyt.com · geprüft am 2026-10-03
Profil ansehen Anfrage senden
PCBINQ
Shenzhen · CN
Fertigt außerdem: Rapid-pcb-prototyping、Rf Pcb、Component Library und 6 weitere
Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt
Bezeichnung auf der Website: “SMD Resistor Code”
Quellseite ansehen ↗ pcbinq.com · geprüft am 2026-09-05
Profil ansehen Anfrage senden
Rongtech Industry(ShangHai) Inc.
· CN
Fertigt außerdem: Aluminum Electrolytic Capacitor、Transformer Winding Machine、Power Transformer und 9 weitere
Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt
Bezeichnung auf der Website: “Power Chip Resistors”
Quellseite ansehen ↗ rongtechpower.com · geprüft am 2026-08-29
Profil ansehen Anfrage senden

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Oberflächenmontierbarer Widerstand

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht
Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier
Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler
CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage
Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Ihre Geschäftsdaten werden nur zur Bearbeitung dieser Anfrage verwendet.

Vielen Dank. Ihre Anfrage wurde gesendet.
Senden fehlgeschlagen. Bitte erneut versuchen oder schreiben Sie uns an [email protected].

Häufige Fragen

Was bedeuten 0201, 0402 und 0603?

Es sind Baugrößencodes in Bauteilkatalogen und keine Millimeterwerte. Tatsächliche Länge, Breite, Höhe, Anschlüsse und empfohlenes Landemuster der Herstellerzeichnung entnehmen. EIA-481 behandelt Trägerband-/Rollenverpackung für automatische Handhabung.

Legt IEC 60115-8 einen Widerstandsbereich und eine Toleranzliste fest?

IEC 60115-8:2023 ist eine Rahmenspezifikation für SMD-Festwiderstände mit Vorzugseigenschaften, Bewertungsverfahren, Prüfungen und allgemeinen Anforderungen. Verfügbare Widerstände, Toleranzen, TCR, Leistung und Spannung stammen dennoch aus Technologie, Klassifikation und Detailspezifikation der gewählten Baureihe.

Wie werden Leistung und Spannung ausgewählt?

Stationäre und transiente Verlustleistung berechnen, Hersteller-Derating anwenden und Grenzspannung, Überlast- und Pulskurven prüfen. Landemuster, Kupferfläche, Umgebungstemperatur und Luftstrom ändern die zulässige Verlustleistung; der Baugrößencode allein genügt nicht.

Wie wird die Montageverträglichkeit geprüft?

Anschlussoberfläche, gegebenenfalls Feuchte-/Lagerkontrollen, Verpackung, Bestückgeometrie, empfohlenes Landemuster und Hersteller-Lötprofil bestätigen. IEC-60068-2-58-Prüfbedingungen nur mit genauer Schärfe und Abnahmekriterien verwenden.

Kann ich Hersteller direkt kontaktieren?

CNFX ist ein offenes Verzeichnis, keine Handelsplattform und kein Beschaffungsagent. Herstellerprofile und Formulare helfen bei der Vorbereitung des direkten Kontakts.
