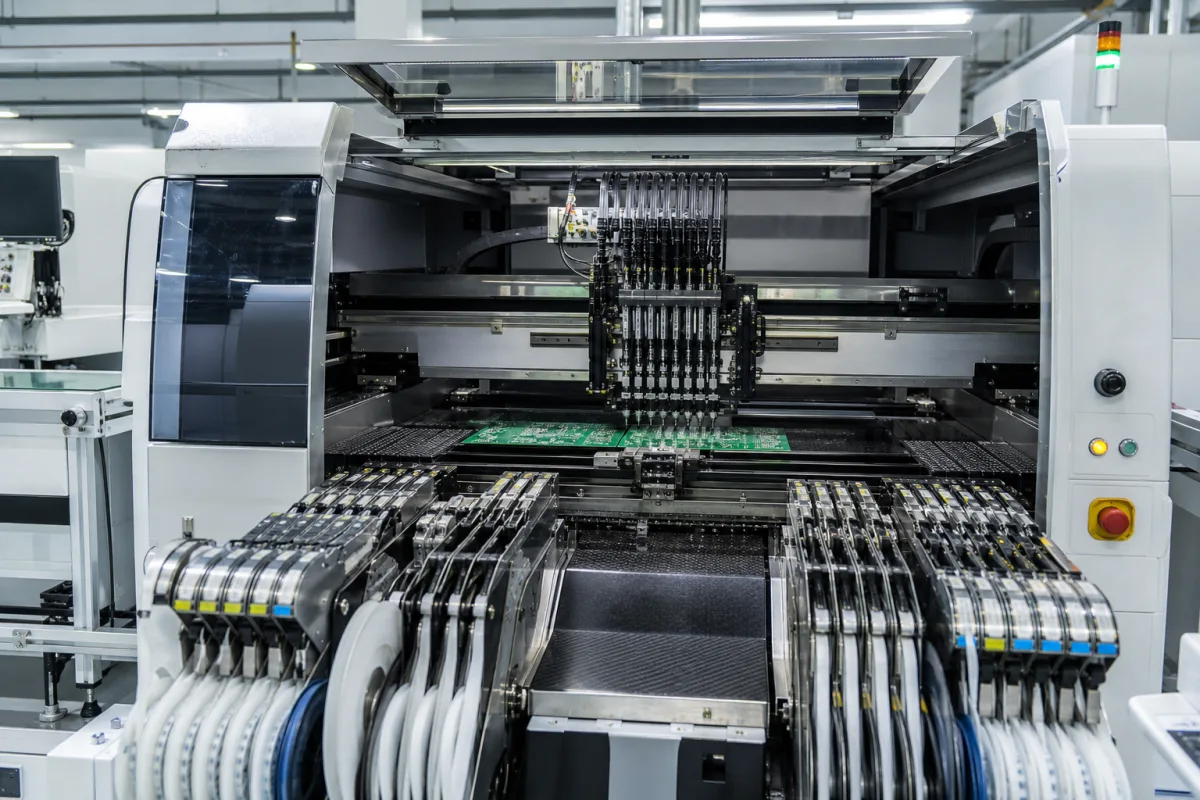

SMD-Bestückungsautomat (Pick-and-Place-Maschine)

Name: SMD-Bestückungsautomat (Pick-and-Place-Maschine)
Brand: CNFX

Auf Basis strukturierter CNFX-Herstellerprofile wird SMD-Bestückungsautomat (Pick-and-Place-Maschine) im Bereich Elektronikkomponentenfertigung anhand von Bestückgeschwindigkeit bis Platziergenauigkeit eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches SMD-Bestückungsautomat (Pick-and-Place-Maschine) wird durch die Baugruppe aus Bestückkopf und Bildverarbeitungssystem beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Automatisierte Maschine, die elektronische Bauteile präzise auf Leiterplatten platziert.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

Technische Definition

Eine eigenständige Industrieanlage, die in der Elektronikfertigung zur automatisierten Bestückung von Leiterplatten (PCBs) eingesetzt wird. Sie entnimmt oberflächenmontierbare Bauteile (SMDs) aus Zuführungen und platziert sie gemäß programmierter Koordinaten präzise auf mit Lotpaste bestrichene Leiterplatten. Diese Maschine ist für die Hochvolumen- und Hochpräzisionsfertigung von Elektronik unerlässlich, steigert den Durchsatz signifikant und reduziert Platzierfehler im Vergleich zur manuellen Montage. Sie arbeitet als Einzelmodul innerhalb einer Fertigungslinie, wird jedoch unabhängig beschafft und konfiguriert.

Funktionsprinzip

Ein Kamerasystem erkennt die Position und Ausrichtung der Bauteile. Ein Roboterbestückungskopf mit Vakuumdüsen entnimmt die Bauteile von Bandrollen oder Paletten und platziert sie an präzisen Positionen auf der Leiterplatte.

Technische Parameter

Bestückgeschwindigkeit

Maximale Bauteile pro StundeB/h

Platziergenauigkeit

Positionsgenauigkeit bei 3 Sigmamm

Anzahl der Zuführungen

Maximale BauteilzuführungsschlitzeSchlitze

Platinengröße

Maximale Leiterplattenabmessungen (LxB)mm

Hauptmaterialien

Aluminiumrahmen Stahl-Führungsschienen Keramikdüsen Polycarbonat-Abdeckungen Kupferverdrahtung

Komponenten / BOM

Bestückkopf

Komponentenaufnahme und -platzierung

Material: Aluminiumlegierung

Bildverarbeitungssystem

Komponenten- und Leiterplattenausrichtung

Material: Glaslinsen, CCD-Sensoren

Bauteilzuführer

Hält und präsentiert SMD-Bauteile für die Montage

Material: Kunststoff (ABS), Stahlfedern

XY-Bewegungssystem

Präzise Kopf- und Platinenpositionierung

Material: Stahlschienen, Servomotoren

Düsenwechsler

Automatischer Düsenaustausch für verschiedene Bauteile

Material: Edelstahl

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Kontamination des kapazitiven Sensors, die die Empfindlichkeit unter eine Auflösung von 0,1 pF reduziert → Bauteilerkennungsfehler, der zu einer Fehlplatzierungsrate von über 500 ppm führt → Integriertes Partikelfiltersystem mit 0,3 μm HEPA-Filtern und automatische Sensorkalibrierung alle 1000 Zyklen

Servomotor-Encoder-Rückmeldungsverlust aufgrund elektromagnetischer Störungen über 85 dBμV/m → Achspositionsfehler, der sich über 50 Platzierungen auf über 0,05 mm summiert → Abgeschirmte Encoderkabel mit 360°-Geflechtabschirmung und Ferritdrosseln an beiden Enden, Implementierung von Kalman-Filterung zur Positionsschätzung

Technische Bewertung

Betriebsbereich

0,5-2,0 m/s² Schwingungstoleranz, 20-80% relative Luftfeuchtigkeit, 15-35°C Umgebungstemperatur

Belastungs- und Ausfallgrenzen

Bauteilplatziergenauigkeit über ±0,025 mm, Vakuumdruckabfall unter 40 kPa, Düsenausrichtungsfehler über 0,01°

Thermische Ausdehnungsdifferenz zwischen Keramikdüsen und Stahlbefestigung verursacht Positionsdrift, elektrostatische Entladung über 100 V beschädigt empfindliche Bauteile, Lagerabnutzung in Linearbewegungssystemen erhöht den Reibungskoeffizienten über 0,15

Fertigungskontext

SMD-Bestückungsautomat (Pick-and-Place-Maschine) wird innerhalb von Elektronikkomponentenfertigung nach Material, Prozessfenster und Prüfanforderungen bewertet.

Weitere Produktbezeichnungen

SMT pick and place machine component placement machine chip shooter

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Industrielles Ökosystem und Lieferkette

Ergänzende Systeme

Nachgelagerte Anwendungen

Spezialwerkzeuge

Eignung und Auslegungsdaten

Betriebsgrenzen

Traglast:	0,5-0,7 MPa (Vakuum-/Pneumatiksystem)
Verstellbereich / Reichweite:	Nicht spezifiziert im Eingangskontext
Einsatztemperatur:	15-30°C (Betriebsumgebung)

Montage- und Anwendungskompatibilität

SMD-Bauteile (Widerstände, Kondensatoren, ICs)Leiterplattensubstrate (FR-4, flexibel, keramisch)Lotpaste-/Klebstoffauftrag

Nicht geeignet: Feuchte oder korrosive Umgebungen (erfordert saubere, trockene, kontrollierte Atmosphäre)

Auslegungsdaten

Maximale Leiterplattenabmessungen und Durchsatzanforderungen (CPH)
Kleinste und größte zu platzierende Bauteilgrößen
Erforderliche Platziergenauigkeit und Fähigkeiten des Vision-Systems

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Verstopfung oder Verschleiß der Düsen

Cause: Ablagerung von Lotpastenrückständen, Staub oder Bauteilpartikeln an den Vakuumdüsen, was zu ungenauer Aufnahme, fallengelassenen Bauteilen oder Fehlausrichtung führt. Ursachen sind oft unzureichende Reinigungsintervalle, kontaminierte Lotpaste oder Umgebungspartikel.

Degradation von Servomotoren oder Lineartrieben

Cause: Mechanischer Verschleiß, Überhitzung oder elektrische Fehler in den Servomotoren oder Lineartrieben, die das X-Y-Z-Bewegungssystem steuern. Dies kann durch übermäßige Betriebszyklen, schlechte Schmierung, Fehlausrichtung, Spannungsschwankungen oder Alterung von Rückkopplungsgebern verursacht werden und führt zu Positionsungenauigkeiten oder komplettem Achsausfall.

Wartungsindikatoren

Hörbares Schleifen, Klicken oder unregelmäßige Geräusche vom Bewegungssystem oder den Aufnahmeköpfen während des Betriebs, die auf mechanischen Verschleiß, Fehlausrichtung oder bevorstehenden Motor-/Triebausfall hindeuten.
Visuelle Fehlausrichtung platzierter Bauteile auf Leiterplatten, wie z.B. schräge Ausrichtungen, Tombstoning oder inkonsistente Platziergenauigkeit, was oft auf Düsenprobleme, Kalibrierungsfehler des Vision-Systems oder mechanische Drift hinweist.

Technische Hinweise

Einen strikten vorbeugenden Wartungsplan implementieren: Düsen, Zuführungen und Vision-Systeme regelmäßig reinigen und inspizieren; die Platziergenauigkeit mit standardisierten Testplatinen kalibrieren; Servomotortemperaturen und Schmierzustände überwachen, um Ausfällen vorzubeugen.
Umgebungsbedingungen optimieren: Reinraum-Bedingungen mit kontrollierter Temperatur, Luftfeuchtigkeit und niedrigem Partikelgehalt aufrechterhalten, um Kontaminationsrisiken zu reduzieren. Hochwertige, zertifizierte Lotpaste verwenden und Bauteile sachgemäß lagern, um Partikel zu minimieren und eine konsistente Maschinenleistung sicherzustellen.

Compliance & Manufacturing Standards

Reference Standards

DIN EN ISO 9001:2015 - QualitätsmanagementsystemeANSI/ESD S20.20 - Elektrostatische EntladungskontrolleCE-Kennzeichnung - Maschinenrichtlinie 2006/42/EG

Manufacturing Precision

Platziergenauigkeit: ±0,025 mm
Wiederholgenauigkeit: ±0,01 mm

Quality Inspection

Kalibrierungstest des Vision-Systems
Zykluszeitverifikation der Pick-and-Place-Funktion

Hersteller, die dieses Produkt fertigen

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation

4/5

Fertigungsfähigkeit

4/5

Prüfbarkeit

5/5

Lieferantentransparenz

3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Häufige Fragen

Welche typische Platziergenauigkeit hat ein SMD-Bestückungsautomat?

Moderne SMD-Bestückungsautomaten bieten typischerweise eine Platziergenauigkeit von ±0,025 mm bis ±0,05 mm. Hochleistungsmodelle erreichen für die Mikrobauteilbestückung eine noch höhere Präzision.

Wie verbessert das Vision-System die Qualität der Bauteilplatzierung?

Das Vision-System nutzt Kameras, um die Bauteilausrichtung zu erkennen, korrekte Teile zu verifizieren und die Bauteile vor der Platzierung präzise auszurichten. Dies reduziert Fehler signifikant und verbessert die Gesamtqualität der Montage.

Welche Faktoren bestimmen die optimale Anzahl an Zuführungen für eine SMD-Maschine?

Die optimale Anzahl an Zuführungen hängt vom Produktionsvolumen, der Bauteilvielfalt und der Leiterplattenkomplexität ab. Maschinen bieten typischerweise 50-200+ Zuführungsslots. Eine hohe Variantenvielfalt in der Produktion erfordert mehr Zuführungen für Flexibilität.
