Technische Definition

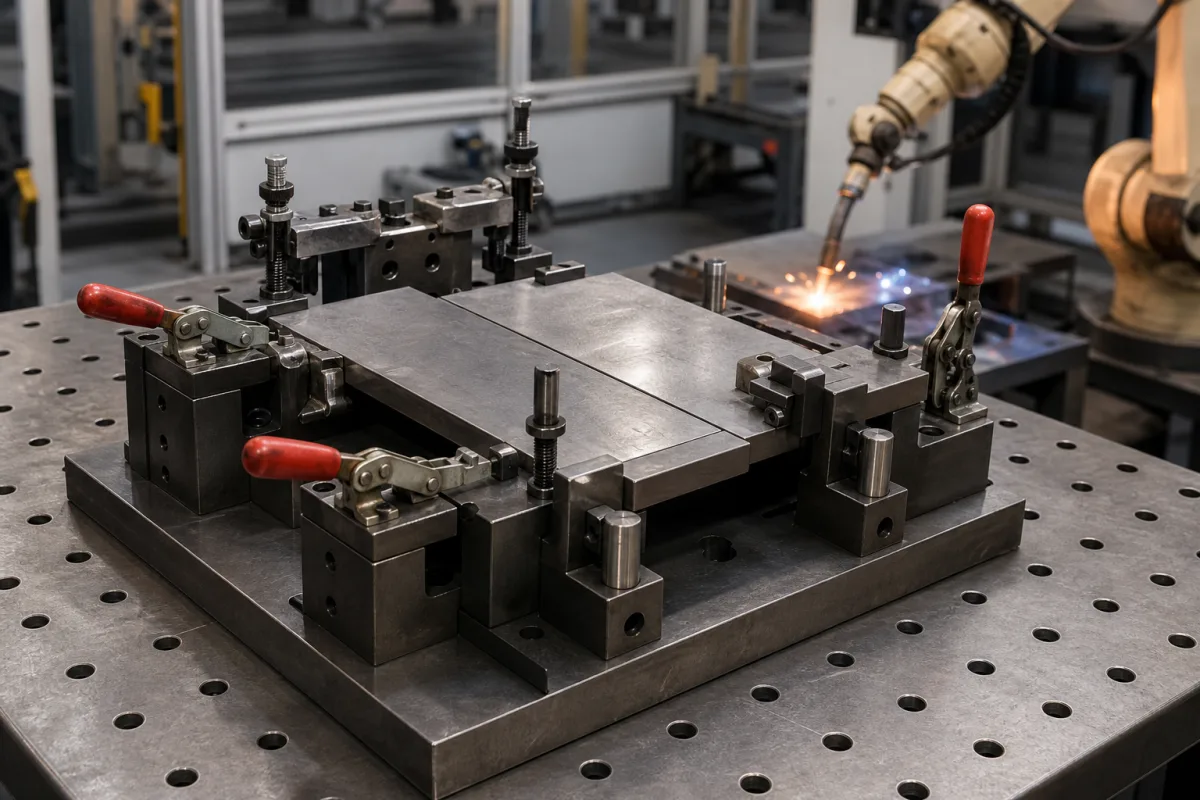

Eine Spannvorrichtung ist eine wesentliche Komponente einer Schweißstation, die dazu dient, Metallwerkstücke während Schweißprozessen sicher in präzisen Positionen zu fixieren. Sie gewährleistet korrekte Ausrichtung, verhindert Bewegungen durch thermische Ausdehnung oder Schweißkräfte und hält eine konsistente Positionierung für wiederholbare Schweißqualität aufrecht. Diese Vorrichtungen umfassen typischerweise verstellbare Spanner, Anschläge und Stützen, um verschiedene Werkstückgeometrien und Schweißanforderungen zu erfüllen. Die Vorrichtung übt mechanische Kraft über Schraubmechanismen, Pneumatikzylinder oder Hydrauliksysteme aus, um Werkstücke gegen Referenzflächen zu halten, thermische Verformung und Vibrationen zu widerstehen. Wichtige Parameter umfassen Spannkraft (5–50 kN), Backenöffnung (50–300 mm), Spannhub (10–50 mm), Betriebsdruck (1,0–1,6 MPa), Positioniergenauigkeit (±0,05 mm), maximale Betriebstemperatur (200 °C), Schutzart (IP54–IP65 gemäß IEC 60529), Körpermaterial (Q235–Q345 gemäß GB/T 700) und Gewicht (15–60 kg). Die hinterlegten Materialien sind Kohlenstoffstahl und legierter Stahl. Diese Werte sind Verzeichnis-Referenzbereiche; überprüfen Sie modellspezifische Werte mit dem Hersteller oder Lieferanten. Die Vorrichtung wird in der Herstellung von Metallprodukten verwendet, insbesondere für Schweißarbeiten. Auswahlkriterien umfassen Werkstückgröße, Gewicht, erforderliche Spannkraft und Umgebungsbedingungen. Schnittstellen umfassen Montagepunkte für Spanner und Anschläge sowie Anschlüsse für Pneumatik- oder Hydrauliksysteme. Wartungssignale umfassen reduzierte Spannkraft, sichtbaren Verschleiß an Kontaktflächen oder Lecks in Pneumatik-/Hydraulikleitungen. Fehlergrenzen umfassen das Überschreiten der maximalen Betriebstemperatur oder des Drucks, was zu Verformung oder Verlust der Haltekraft führen kann. Bestätigen Sie immer Normen und Spezifikationen mit dem Lieferanten.
Funktionsprinzip
Die Spannvorrichtung funktioniert, indem sie mechanische Kraft über Schraubmechanismen, Pneumatikzylinder oder Hydrauliksysteme ausübt, um Werkstücke gegen Referenzflächen zu halten. Sie hält die Positionsstabilität während des Schweißprozesses aufrecht, indem sie thermischer Verformung und Vibrationen widersteht, und gewährleistet so genaue Nahtausrichtung und konsistente Schweißraupenplatzierung. Das Design ermöglicht die Einstellung von Spannkraft und Hub, um unterschiedliche Werkstückgrößen und -gewichte aufzunehmen. Der ordnungsgemäße Betrieb erfordert die Einstellung der Spannkraft innerhalb des angegebenen Bereichs (5–50 kN) und die Sicherstellung, dass der Betriebsdruck zwischen 1,0 und 1,6 MPa liegt. Die Positioniergenauigkeit von ±0,05 mm gewährleistet wiederholbare Schweißqualität. Regelmäßige Inspektion von Verschleiß und Dichtungsintegrität ist erforderlich, um die Leistung aufrechtzuerhalten.
