Technische Definition

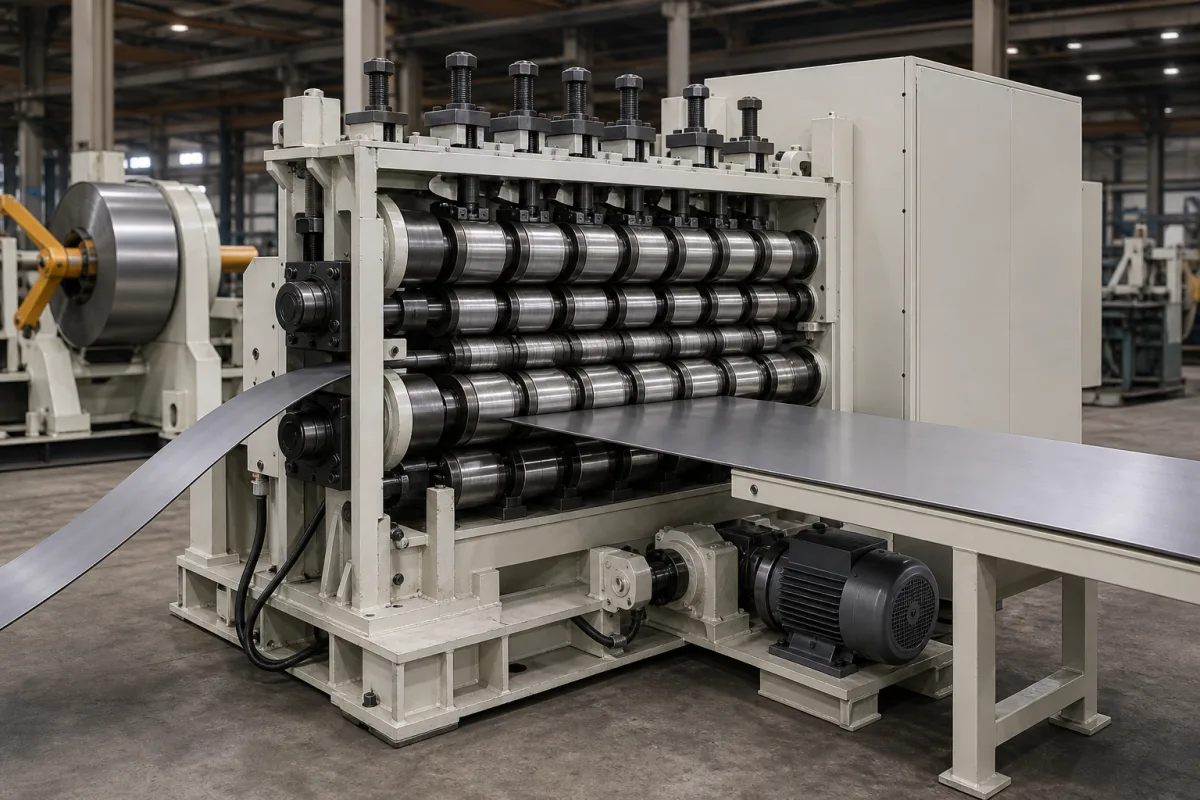

In einer Coil-Zuführungsanlage ist die Richtmaschine/Planheitsmaschine eine kritische Komponente, die nach dem Abhaspel und vor dem Vorschub positioniert ist. Ihre Hauptfunktion besteht darin, die inhärente Krümmung und Unregelmäßigkeiten (Aufwickelkrümmung) zu korrigieren, die dem Metallband während des Aufwickelprozesses verliehen werden, um sicherzustellen, dass das in die Presse oder Umformausrüstung eintretende Material vollkommen flach und maßstabil ist. Dies verhindert Defekte in gestanzten, gelochten oder geformten Teilen und gewährleistet eine konsistente Vorschubgenauigkeit. Die Maschine besteht typischerweise aus einer Reihe von Arbeitswalzen mit kleinem Durchmesser, die in einem versetzten Muster angeordnet sind, oft zwischen oberen und unteren Walzenbänken. Wenn das Metallband durch diese Walzen läuft, wird es alternierenden Biegespannungen ausgesetzt, die über seiner Streckgrenze liegen. Diese plastische Verformung entfernt dauerhaft die Erinnerung an die Coil-Krümmung. Die Anzahl der Walzen, ihr Durchmesser und die Einstellung des Walzenspalts bestimmen die Richtintensität und die endgültige erreichte Planheit. Wichtige Parameter für die Auswahl umfassen maximale Bandbreite (300–2000 mm), Banddickenbereich (0,1–6,0 mm), maximale Liniengeschwindigkeit (30–120 m/min), Planheitstoleranz (±0,05–±0,2 mm/m gemäß ISO 1071), Anzahl der Arbeitswalzen (5–23), Walzendurchmesser (40–150 mm), Hauptmotorleistung (15–90 kW), Betriebsdruck (1,0–1,6 MPa), Versorgungsspannung (380–690 V AC gemäß IEC 60038), Steuerspannung (24 V DC ±10% gemäß IEC 61131-2), Betriebstemperatur (-10–45 °C), Schutzart (IP54–IP65 gemäß IEC 60529), Maschinengewicht (5–30 t) und Stellfläche (3000×1500×1800 bis 8000×3000×2500 mm). Zu den hinterlegten Materialien gehören hochlegierter Chromstahl für Arbeitswalzen und legierter Stahl für Rahmen und Gehäuse. Diese Werte sind Referenzbereiche des Verzeichnisses und müssen mit dem rechtlichen Hersteller oder Lieferanten für das spezifische Modell und die Anwendung bestätigt werden. Die aufgeführten Normen sind Beschaffungsreferenzen, keine Zertifizierungen. Überprüfen Sie immer modellspezifische Werte und Normen vor dem Kauf.
Funktionsprinzip
Die Richtmaschine/Planheitsmaschine verwendet eine Reihe von Arbeitswalzen mit kleinem Durchmesser, die in einem versetzten Muster zwischen oberen und unteren Walzenbänken angeordnet sind. Wenn das Metallband hindurchläuft, wird es alternierenden Biegespannungen ausgesetzt, die über seiner Streckgrenze liegen, was zu plastischer Verformung führt und Aufwickelkrümmung sowie andere Unregelmäßigkeiten entfernt. Die Anzahl der Walzen, ihr Durchmesser und die Einstellung des Walzenspalts steuern die Richtintensität und die endgültige Planheit. Dieser Prozess stellt sicher, dass das Band flach und gerade für nachfolgendes Stanzen oder Umformen ist.
