Technische Definition

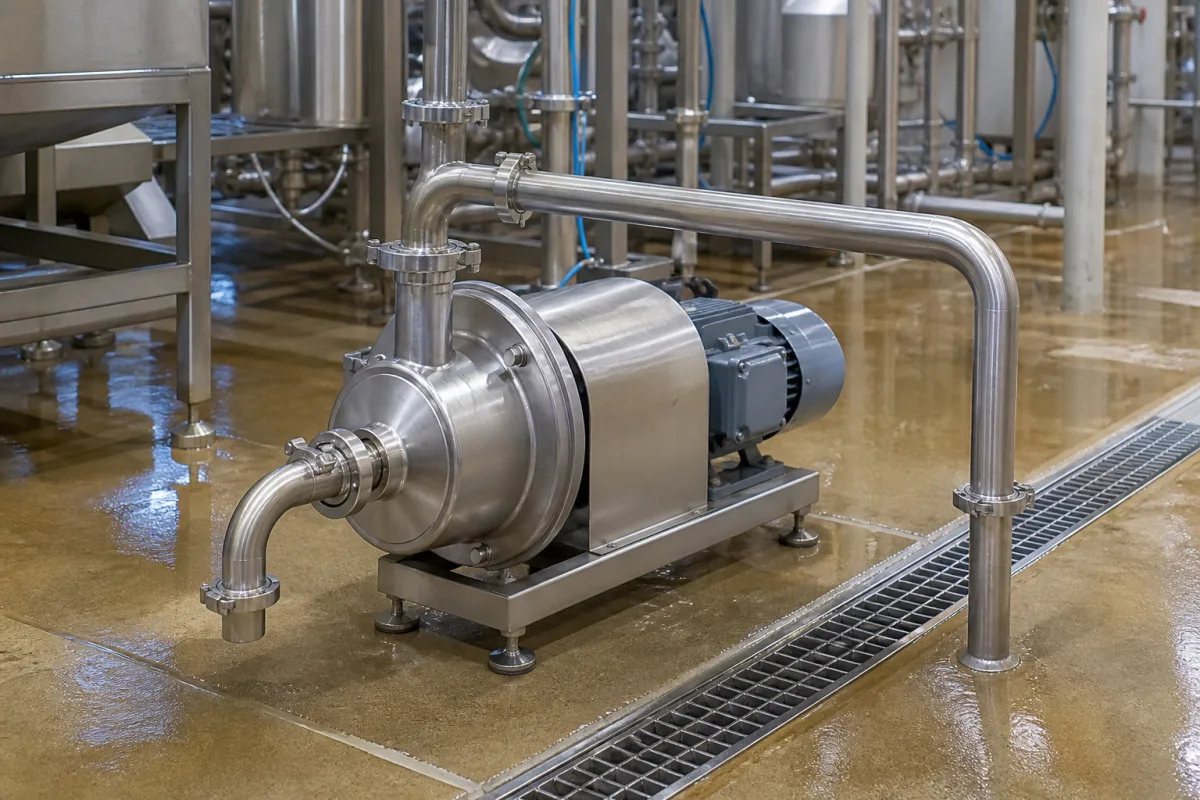

Die CIP-Rückförderpumpe ist eine kritische Komponente in einem Clean-in-Place (CIP)-System. Sie ist verantwortlich für das aktive Absaugen von verbrauchten Reinigungslösungen, Spülwasser und Produktrückständen aus der zu reinigenden Ausrüstung. Sie gewährleistet die vollständige Entleerung von Flüssigkeiten aus Tanks, Rohrleitungen und Behältern, ermöglicht effiziente Reinigungszyklen, verhindert Kreuzkontamination und ermöglicht die Rückgewinnung oder Entsorgung gebrauchter Lösungen. Ihre Leistung wirkt sich direkt auf Reinigungseffizienz, Wasser-/Chemikalienverbrauch und Zykluszeit aus. Diese Pumpe ist typischerweise eine Kreiselpumpe oder Verdrängerpumpe, die von einem Elektromotor angetrieben wird. Sie erzeugt am Einlass einen Unterdruck, der mit dem tiefsten Punkt oder Abfluss der zu reinigenden Ausrüstung verbunden ist, und saugt die Flüssigkeit durch das System. Die Pumpe setzt die Flüssigkeit dann unter Druck, um Systemdruckverluste zu überwinden und sie durch die Rückförderleitung zu einem zentralen Sammelbehälter, Abfluss oder Rückgewinnungssystem zu transportieren. Hergestellt aus lebensmittelgeeigneten Materialien, verfügt die Pumpe über nassteile aus Edelstahl (AISI 304/316L) und Elastomere wie EPDM oder Viton, die Kompatibilität mit CIP-Chemikalien und hohen Temperaturen gewährleisten. Zu den wichtigsten Parametern gehören: Förderstrom 15–60 m³/h, Förderhöhe 20–50 m, Betriebsdruck 1,0–1,6 MPa, Motorleistung 2,2–11 kW, Spannung 380–480 V AC, Frequenz 50–60 Hz, Betriebstemperatur 20–95°C, maximale Umgebungstemperatur 40°C, Schutzart IP55–IP65, nassteile Werkstoff 316L, Dichtungstyp SiC/SiC und Gewicht 50–200 kg. Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung bestätigt werden. Normen wie ISO 9906, IEC 60034, IEC 60038, ISO 15761, IEC 60529, ASTM A240 und DIN 24960 sind als Beschaffungs- und Verifizierungsreferenzen aufgeführt, nicht als Zertifizierungen. Bestätigen Sie modellspezifische Werte und Normen immer mit dem Hersteller oder Lieferanten.
Funktionsprinzip
Die CIP-Rückförderpumpe arbeitet, indem sie einen Druckunterschied erzeugt, um Reinigungsflüssigkeiten zu bewegen. Ein Elektromotor treibt das Laufrad oder den Rotor der Pumpe an und erzeugt am Einlass einen Unterdruck. Dieser Unterdruck saugt verbrauchte Reinigungslösung, Spülwasser und Rückstände vom tiefsten Punkt der zu reinigenden Ausrüstung an. Die Flüssigkeit tritt in die Pumpe ein, erhält kinetische Energie und wird dann in Druck umgewandelt, um Reibungsverluste in der Rückförderleitung und Höhenunterschiede zu überwinden. Die unter Druck gesetzte Flüssigkeit wird durch den Auslass abgegeben und zu einem zentralen Sammelbehälter, Abfluss oder Rückgewinnungssystem transportiert. Die Pumpe muss für den erforderlichen Förderstrom und die Förderhöhe ausgelegt sein, unter Berücksichtigung der gesamten dynamischen Förderhöhe des Systems. Eine korrekte Auswahl gewährleistet eine vollständige Entleerung, verhindert Kreuzkontamination und optimiert Reinigungszyklen.
