Technische Definition

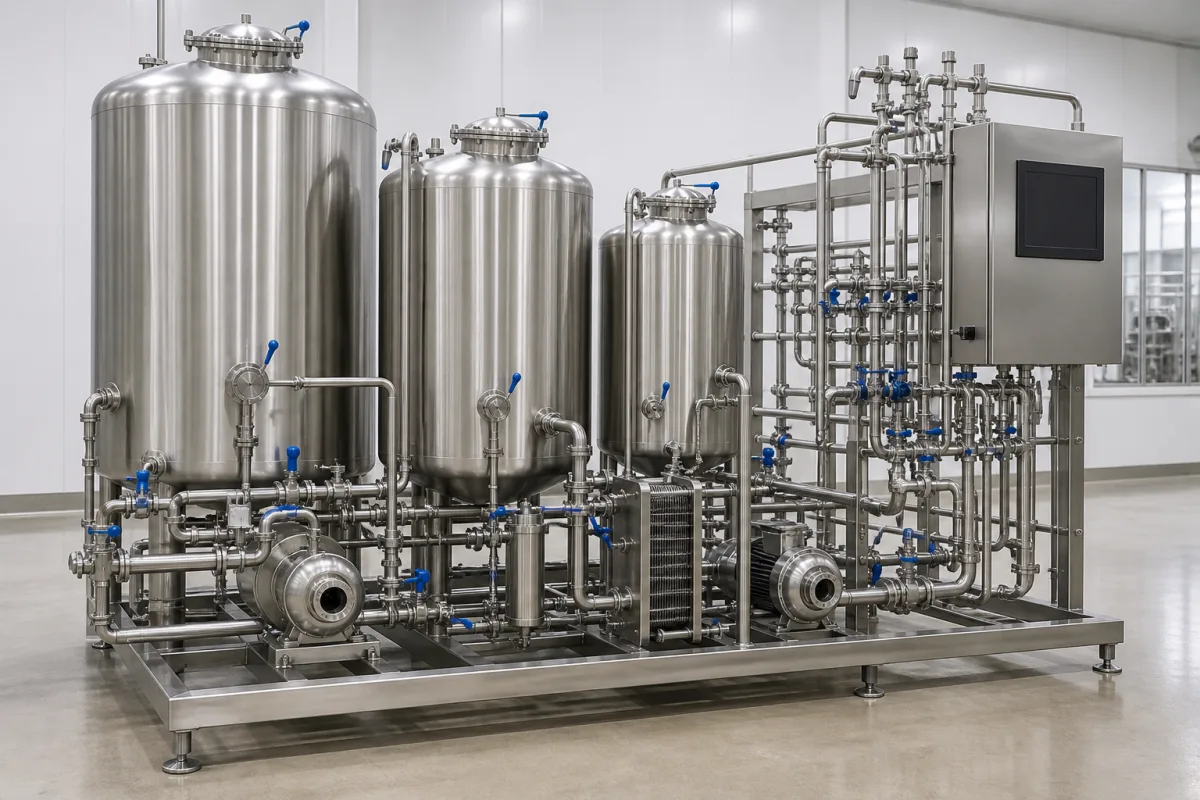

Das CIP-System (Clean-in-Place) ist eine Komponente der integrierten aseptischen Obst- und Gemüseverarbeitungslinie. Es führt die automatische Reinigung und Desinfektion von Verarbeitungsanlagen, Rohrleitungen und Behältern in ihrer eingebauten Position durch, gewährleistet aseptische Bedingungen und verhindert Kreuzkontamination zwischen Produktionschargen. Das System arbeitet mit programmierten Zyklen von Reinigungslösungen (Reinigungsmittel, Desinfektionsmittel) und Spülwasser, die bei kontrollierten Temperaturen, Drücken und Durchflussraten zirkuliert werden, um Verschmutzungen, Mikroorganismen und Rückstände zu entfernen, ohne dass eine Demontage der Anlagen erforderlich ist. Das System ist aus Edelstahl 316L für lebensmittelberührende Oberflächen gefertigt und für hygienischen und dauerhaften Betrieb ausgelegt. Zu den wichtigsten Parametern gehören Durchflussrate 10–100 m³/h, Betriebsdruck 1,0–1,6 MPa, Temperaturbereich 20–95 °C, Reinigungszeit pro Zyklus 30–120 Minuten, Tankvolumen 500–5000 L, Pumpenleistung 5,5–22 kW, Stromversorgung 380–480 V AC (gemäß IEC 60038), Regelgenauigkeit ±0,5 °C, Materialgüte 316L (gemäß ASTM A240), IP-Schutzart IP54–IP65 (gemäß IEC 60529), Gewicht 500–2000 kg und Stellfläche 2–6 m². Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung verifiziert werden. Das System ist für die Integration in Lebensmittelherstellungslinien vorgesehen, die aseptische Verarbeitung erfordern. Die Auswahl sollte Tankvolumen, Rohrdurchmesser und Reinigungsanforderungen berücksichtigen. Zu den Verifikationsfragen gehören die Bestätigung der tatsächlichen Durchflussrate, des Drucks und der Temperaturfähigkeiten im Hinblick auf die Prozessanforderungen sowie die Prüfung der Einhaltung relevanter Normen. Wartungssignale umfassen verringerte Reinigungswirkung, Druckabfälle oder Lecks. Fehlergrenzen umfassen den Betrieb außerhalb der spezifizierten Temperatur- oder Druckgrenzen, was wärmeempfindliche Komponenten beschädigen oder die Reinigung beeinträchtigen kann. Konsultieren Sie immer den rechtlichen Hersteller oder Lieferanten für modellspezifische Spezifikationen und Normen.
Funktionsprinzip
Das CIP-System verwendet programmierte Zyklen von Reinigungslösungen und Spülwasser, die durch die Verarbeitungsanlagen bei kontrollierten Temperaturen, Drücken und Durchflussraten zirkuliert werden. Reinigungsmittel und Desinfektionsmittel entfernen Verschmutzungen, Mikroorganismen und Rückstände. Das System arbeitet ohne Demontage und verwendet Sprühvorrichtungen und Umwälzpumpen, um eine vollständige Abdeckung zu gewährleisten. Temperatur und Druck werden überwacht und angepasst, um die Reinigung zu optimieren und die Anlagen zu schützen. Die Zyklusdauer wird basierend auf dem Verschmutzungsgrad eingestellt. Nach der Reinigung entfernt Spülwasser chemische Rückstände. Das System wird über eine speicherprogrammierbare Steuerung (SPS) gesteuert, die die Schritte sequenziert und Parameter überwacht.
