CIP-Pumpe

Auf Basis strukturierter CNFX-Herstellerprofile wird CIP-Pumpe im Bereich Lebensmittelherstellung anhand von Durchflussrate bis Förderhöhe eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches CIP-Pumpe wird durch die Baugruppe aus Laufrad und Gehäuse beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Eine spezielle Pumpe, die dazu dient, Reinigungslösungen in einem Cleaning-in-Place (CIP)-System zu zirkulieren, ohne dass die Ausrüstung demontiert werden muss.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

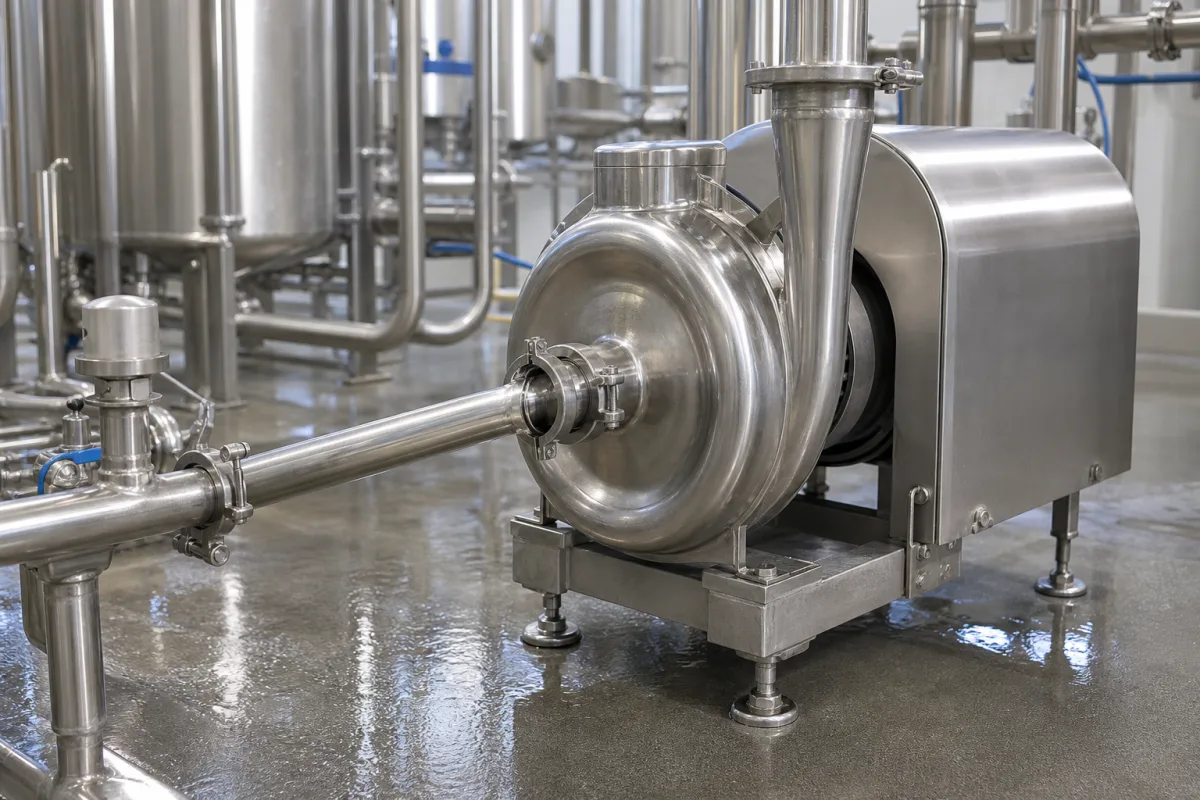

CIP-Pumpe in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für CIP-Pumpe

Technische Definition

Die CIP-Pumpe ist eine kritische Komponente in einem Cleaning-in-Place (CIP)-System. Sie erzeugt den erforderlichen Durchfluss und Druck, um Reinigungs-, Spül- und Desinfektionslösungen durch Prozessleitungen, Tanks und Ausrüstung zu zirkulieren. Sie ermöglicht eine gründliche Innenreinigung ohne manuelle Demontage und gewährleistet Hygiene und Betriebseffizienz in hygienischen Verarbeitungsumgebungen. Diese Pumpe wird typischerweise in der Lebensmittelherstellung eingesetzt, wo hygienisches Design und zuverlässige Leistung unerlässlich sind. Die Pumpe ist in verschiedenen Ausführungen erhältlich, um unterschiedlichen CIP-Kreislaufgrößen und Reinigungsanforderungen gerecht zu werden. Zu den wichtigsten Parametern gehören Durchfluss (5–100 m³/h), Förderhöhe (20–80 m), Betriebsdruck (1,0–1,6 MPa), maximale Flüssigkeitstemperatur (90–150 °C), Motorleistung (1,5–30 kW), Spannung (380–415 V), Frequenz (50 Hz), Schutzart (IP54–IP65), Mediumberührte Werkstoffe (316L Edelstahl), Oberflächenrauheit (≤0,8 µm Ra), Gewicht (50–500 kg) und Abmessungen (500×300×400 bis 1200×600×800 mm). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung bestätigt werden. Die Pumpe ist so konstruiert, dass sie relevante Normen wie ISO 9906 für hydraulische Leistung, IEC 60034 für Motoren, IEC 60038 für Spannung, IEC 60529 für Schutzart, ASTM A240 für Material und ISO 4287 für Oberflächenrauheit erfüllt. Bestätigen Sie vor dem Kauf immer modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.

Funktionsprinzip

Die Pumpe arbeitet, indem sie einen Druckunterschied erzeugt, typischerweise durch ein Kreisel- oder Verdrängerprinzip, um Reinigungsflüssigkeiten aus einem Vorratstank zu saugen und mit kontrollierten Durchflussraten und Drücken durch den CIP-Kreislauf zu fördern. Sie muss eine konstante Leistung aufrechterhalten, um einen ausreichenden Kontakt der Lösung mit allen Innenflächen für eine effektive Reinigung zu gewährleisten. Das Laufrad oder der Rotor der Pumpe überträgt kinetische Energie auf die Flüssigkeit und wandelt sie in Druckhöhe um. Die Auswahl des Pumpentyps hängt vom erforderlichen Durchfluss, der Förderhöhe und der Art der Reinigungslösungen ab. Die richtige Dimensionierung und der Betrieb sind entscheidend, um den gewünschten Reinigungseffekt zu erzielen und Schäden an der Pumpe oder Systemkomponenten zu vermeiden.

Hauptmaterialien

Edelstahl (AISI 316L)

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Durchflussrate	5–100 m³/h	Auswahl nach Größe des CIP-Kreises und Reinigungszeit.ISO 9906
Förderhöhe	20–80 m	Muss Rohrreibung und statische Förderhöhe überwinden.ISO 9906
Max. Medientemperatur	90–150 °C	Höhere Temperaturen können Sonderdichtungen erfordern.
Motorleistung	1.5–30 kW	An Betriebspunkt und Wirkungsgrad anpassen.IEC 60034
Spannung	380–415 V	Dreiphasig, 50 Hz serienmäßig.IEC 60038
Frequenz	50 Hz	60 Hz auf Anfrage.IEC 60038
Schutzart	IP54–IP65	Höhere IP-Schutzart für Waschbereiche.IEC 60529
Mediumberührte Werkstoffe	316L	Hygienische Ausführung, korrosionsbeständig.ASTM A240
Oberflächenrauheit	≤0.8 µm Ra	Erforderlich für die hygienische Reinigung.ISO 4287
Gewicht	50–500 kg	Variiert mit Pumpengröße und Motor.
Abmessungen (L×B×H)	500×300×400–1200×600×800 mm	Stellfläche für die Installationsplanung.

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Laufrad
Dreht sich, um kinetische Energie auf das Fluid zu übertragen und einen Fluss zu erzeugen
Material: Edelstahl
Gehäuse
Beherbergt das Laufrad und lenkt den Fluidstrom, Druck enthaltend
Material: Edelstahl
Wellendichtung
Verhindert Leckage zwischen der rotierenden Welle und dem stationären Gehäuse
Material: Keramik/Kohlenstoff (Gleitringdichtung)
Welle
Überträgt Drehmoment vom Antrieb auf das Laufrad; gegen das Gehäuse durch die Wellendichtung abgedichtet.

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Bis zu 10 bar (145 psi) maximaler Betriebsdruck
Durchflussrate:	5 bis 200 m³/h (22 bis 880 GPM)
Betriebstemperatur:	0°C bis 120°C (32°F bis 248°F)
slurry concentration:	Bis zu 15 % Feststoffe nach Gewicht

Montage- und Anwendungskompatibilität

Natronlaugenlösungen (NaOH)Saure Reinigungslösungen (Salpeter-/Phosphorsäuregemische)Heißwasser-Desinfektionszyklen

Nicht geeignet: Abrasive Suspensionen mit harten Partikeln über 500 Mikrometer

Auslegungsdaten

Erforderliche Durchflussrate (m³/h oder GPM)
Systemdruckverlust (bar oder psi)
Viskosität und Temperatur der Reinigungslösung

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

2,5-6,0 bar (36-87 psi) bei 15-60°C Fluidtemperatur

Belastungs- und Ausfallgrenzen

Kavitation tritt bei NPSHa < 3,2 m H₂O (NPSHr + 0,5 m Sicherheitsmarge) auf, mechanische Dichtung versagt bei Wellendurchbiegung > 0,05 mm.

Dampfdruckkollaps bei NPSHa < NPSHr verursacht Kavitationsblasen, die auf Laufradoberflächen implodieren (Bernoulli-Prinzip) und die Streckgrenze von 316L Edelstahl von 290 MPa an Spannungskonzentrationen überschreiten.

Fertigungskontext

CIP-Pumpe wird innerhalb von Lebensmittelherstellung nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Kavitation

Ursache: Unzureichende Net Positive Suction Head (NPSH) aufgrund von unsachgemäßer Systemauslegung, verstopften Saugstutzenfiltern oder übermäßiger Pumpendrehzahl, die zur Dampfblasenbildung und Implosionsschäden an Laufrad und Gehäuse führt.

Mechanische Dichtungsausfall

Ursache: Trockenlauf, thermische Belastung durch Temperaturwechsel der CIP-Lösung, chemischer Angriff durch Reinigungsmittel oder Fehlausrichtung, die zu Dichtungsflächenverschleiß, Leckage und katastrophalem Ausfall führt.

Wartungsindikatoren

Ungewöhnliche hochfrequente Vibration oder Klopfgeräusche, die auf Kavitation oder Lagerverschleiß hindeuten
Sichtbare Leckage im Dichtungsbereich oder abnormaler Temperaturanstieg am Pumpengehäuse

Technische Hinweise

Sicherstellen eines ausreichenden NPSH-Spielraums durch Aufrechterhaltung eines angemessenen Saugstutzendrucks und Verhindern von Lufteintritt durch regelmäßige Siebreinigung und Systementlüftung
Umsetzung von Dichtungsspülplänen mit kompatiblen Fluiden, Überwachung der Dichtungsleistung mittels Zustandsüberwachung und Vermeidung von Trockenlauf durch geeignete Verriegelungssteuerungen

Konformität und Fertigungsnormen

Referenznormen

ISO 2858:2012 (Endsaugende Kreiselpumpen)ANSI/ASME B73.1:2012 (Spezifikation für horizontale endsaugende Kreiselpumpen)CE-Kennzeichnung (EU-Maschinenrichtlinie 2006/42/EG)

Fertigungsgenauigkeit

Laufraddurchmesser: +/-0,5 mm
Wellenschlag: 0,05 mm maximal

Qualitätsprüfung

Hydrostatischer Drucktest (1,5x Auslegungsdruck)
Materialverifizierung (PMI - Positive Materialidentifikation)

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Unzureichende NPSHa aufgrund von Filterverstopfung (ΔP > 1,5 bar) → Kavitationserosion an Laufradschaufeln, die den Wirkungsgrad um >15 % reduziert → Installation einer NPSH-Überwachung mit automatischem Bypass bei 3,5 m H₂O Schwellenwert

Natronlaugekonzentration >4 % NaOH bei >70°C → Interkristalline Korrosion von 316L-Schweißnähten, die zu Lochfraß >0,3 mm/Jahr führt → Spezifikation von 316L mit <0,03 % Kohlenstoffgehalt und Nachschweißglühen bei 1050°C

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von CIP-Pumpe

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür CIP-Pumpe

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Was ist der typische Durchflussbereich einer CIP-Pumpe?

Der Durchflussbereich beträgt 5 bis 100 m³/h, aber der genaue Wert muss basierend auf der CIP-Kreislaufgröße und der Reinigungszeit ausgewählt werden. Bestätigen Sie dies immer mit dem Hersteller für Ihre spezifische Anwendung.

Welche Materialien werden für die mediumberührten Teile verwendet?

Das mediumberührte Material ist Edelstahl AISI 316L, das hygienisch und korrosionsbeständig ist. Bestätigen Sie die Materialqualität mit dem Lieferanten für Ihr spezifisches Modell.

Welche Normen gelten für CIP-Pumpen?

Relevante Normen umfassen ISO 9906 für hydraulische Leistung, IEC 60034 für Motoren, IEC 60038 für Spannung, IEC 60529 für Schutzart, ASTM A240 für Material und ISO 4287 für Oberflächenrauheit. Dies sind Referenznormen; bestätigen Sie die Konformität mit dem Hersteller.

Kann die Pumpe hochtemperierte Reinigungslösungen verarbeiten?

Die maximale Flüssigkeitstemperatur beträgt 90 bis 150 °C. Höhere Temperaturen können spezielle Dichtungen erfordern. Bestätigen Sie die Temperaturklasse für Ihr spezifisches Modell und Ihre Anwendung.
