Technische Definition

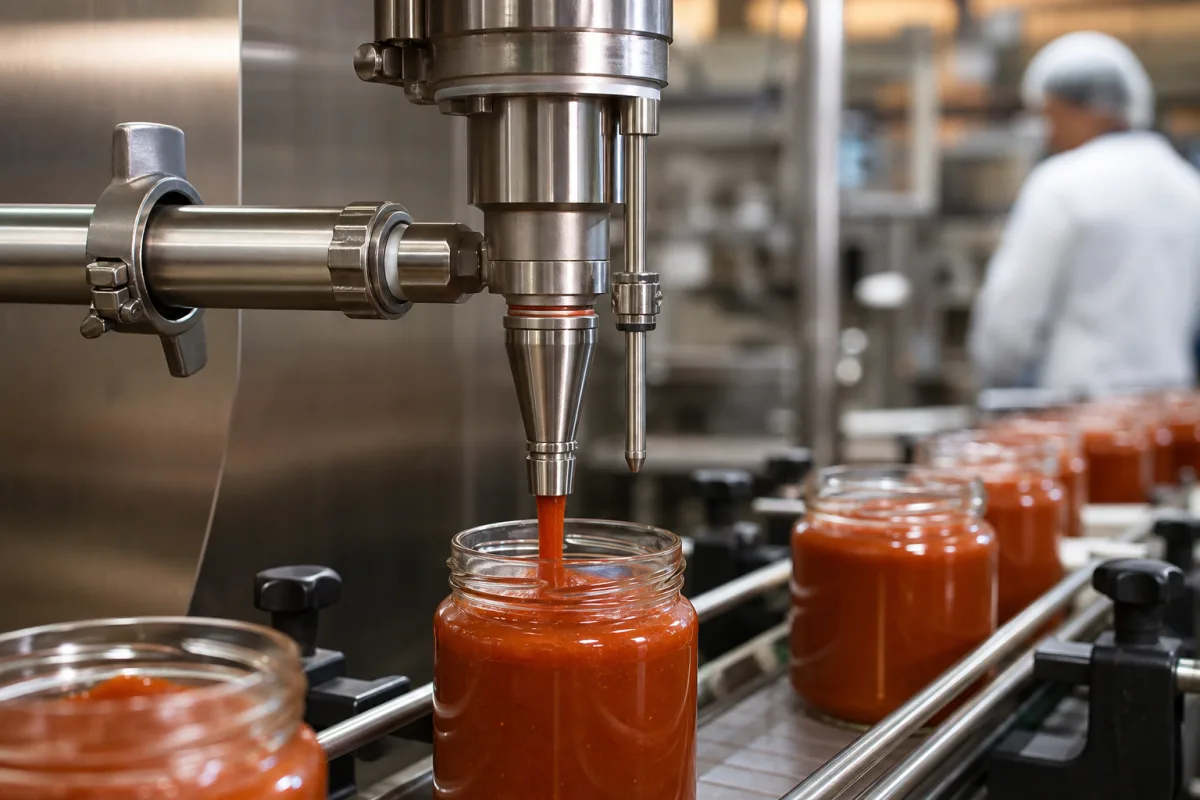

Die Fülldüse/Füllsonde ist das Endbauteil eines Präzisionsfüllkopfes und verantwortlich für die kontrollierte Abgabe von Produkt in Behälter. Sie gewährleistet genaues volumetrisches oder gewichtsbasiertes Füllen, verhindert Tropfen und Kontamination und kann je nach Anwendung Funktionen wie Füllstandserkennung, vakuumunterstütztes Füllen oder aseptische Verarbeitung integrieren. Dieses Bauteil ist für den Einsatz in der Lebensmittelherstellung konzipiert, wo Hygiene und Präzision entscheidend sind. Es ist aus Materialien wie Edelstahl (z.B. 316L) und lebensmittelechten Kunststoffen (z.B. PTFE, PEEK) erhältlich, was Kompatibilität mit einer Reihe von Produkten und Reinigungsprotokollen ermöglicht. Die Düse/Sonde ist so konstruiert, dass sie zu Behälterhalsgrößen mit Nenndurchmessern von DN10 bis DN50 (ISO 6708) passt und Durchflussraten von 0,5 bis 10 l/min je nach Produktviskosität bewältigen kann. Die Füllgenauigkeit beträgt typischerweise ±0,5 %, wobei höhere Genauigkeit durch Servosteuerung erreichbar ist. Der Betriebsdruck liegt zwischen 1,0 und 1,6 MPa, und die Betriebstemperatur reicht von -40 °C bis 85 °C, geeignet für CIP/SIP-Prozesse bis 121 °C. Die Materialgüte ist typischerweise 316L (ASTM A276) mit einer Oberflächenrauheit von Ra ≤ 0,4 µm (ISO 4287) für hygienischen Lebensmittelkontakt. Die elektrische Nennspannung beträgt 24 V DC ±10 % (IEC 61131-2) für Sensoren/Aktuatoren, und die Schutzart ist IP54–IP65 (IEC 60529) für Spritzwasserbeständigkeit. Das Gewicht liegt zwischen 0,5 und 2,5 kg, was Handhabung und Installation beeinflusst. Diese Spezifikationen sind Referenzbereiche; tatsächliche Werte müssen mit dem Hersteller für spezifische Modelle und Anwendungen bestätigt werden. Die Düse/Sonde funktioniert, indem sie an der Füllstation positioniert wird, wo Produkt durch Pumpe, Schwerkraft oder Druck durch sie hindurchgedrückt wird. Sie öffnet sich, um den Fluss in den Behälter zu ermöglichen, und schließt präzise, um den Füllzyklus zu beenden. Sonden können auch das Vorhandensein von Behältern oder den Produktfüllstand erfassen, um den Füllprozess zu steuern. Dieses Bauteil ist entscheidend für konsistente Füllmengen und Produktintegrität. Bei der Auswahl einer Fülldüse/Füllsonde sind Behälterabmessungen, Produkteigenschaften, erforderliche Genauigkeit und Reinigungsanforderungen zu berücksichtigen. Verifizieren Sie alle Parameter und Normen mit dem rechtlichen Hersteller oder Lieferanten, um die Eignung für Ihre spezifische Anwendung sicherzustellen.
Funktionsprinzip
Die Düse/Sonde ist an der Füllstation positioniert. Während des Betriebs wird Produkt durch Pumpe, Schwerkraft oder Druck durch sie hindurchgedrückt. Sie öffnet sich, um den Fluss in den Behälter zu ermöglichen, und schließt präzise, um den Füllzyklus zu beenden. Sonden können auch das Vorhandensein von Behältern oder den Produktfüllstand erfassen, um den Füllprozess zu steuern. Der Öffnungs- und Schließmechanismus wird typischerweise pneumatisch oder elektrisch betätigt, und das Design gewährleistet tropffreien Betrieb und minimale Produktverschwendung. Die Düse/Sonde kann Funktionen wie Füllstandserkennung zur Vermeidung von Überfüllung, vakuumunterstütztes Füllen für viskose Produkte oder aseptische Verarbeitung für sterile Anwendungen integrieren. Das Funktionsprinzip beruht auf präziser Zeitsteuerung und Kontrolle, um die gewünschte Füllmenge oder das gewünschte Gewicht zu erreichen. Das Bauteil interagiert mit dem Steuerungssystem der Füllmaschine, das den Füllzyklus mit der Behälterpositionierung und -bewegung koordiniert. Die Düse/Sonde muss korrekt ausgerichtet und abgedichtet sein, um Lecks und Kontamination zu verhindern. Regelmäßige Wartung umfasst die Inspektion von Dichtungen, Verschleißteilen und Reinigungsvalidierung, um konsistente Leistung und Einhaltung von Lebensmittelsicherheitsstandards zu gewährleisten.
