Präzisionsguss-Einlaufsystem

Name: Präzisionsguss-Einlaufsystem
Brand: CNFX

Auf Basis strukturierter CNFX-Herstellerprofile wird Präzisionsguss-Einlaufsystem im Bereich Gießereien anhand von Angussbodendurchmesser bis Läuferquerschnitt eingeordnet.

Technische Definition und Kernbaugruppe

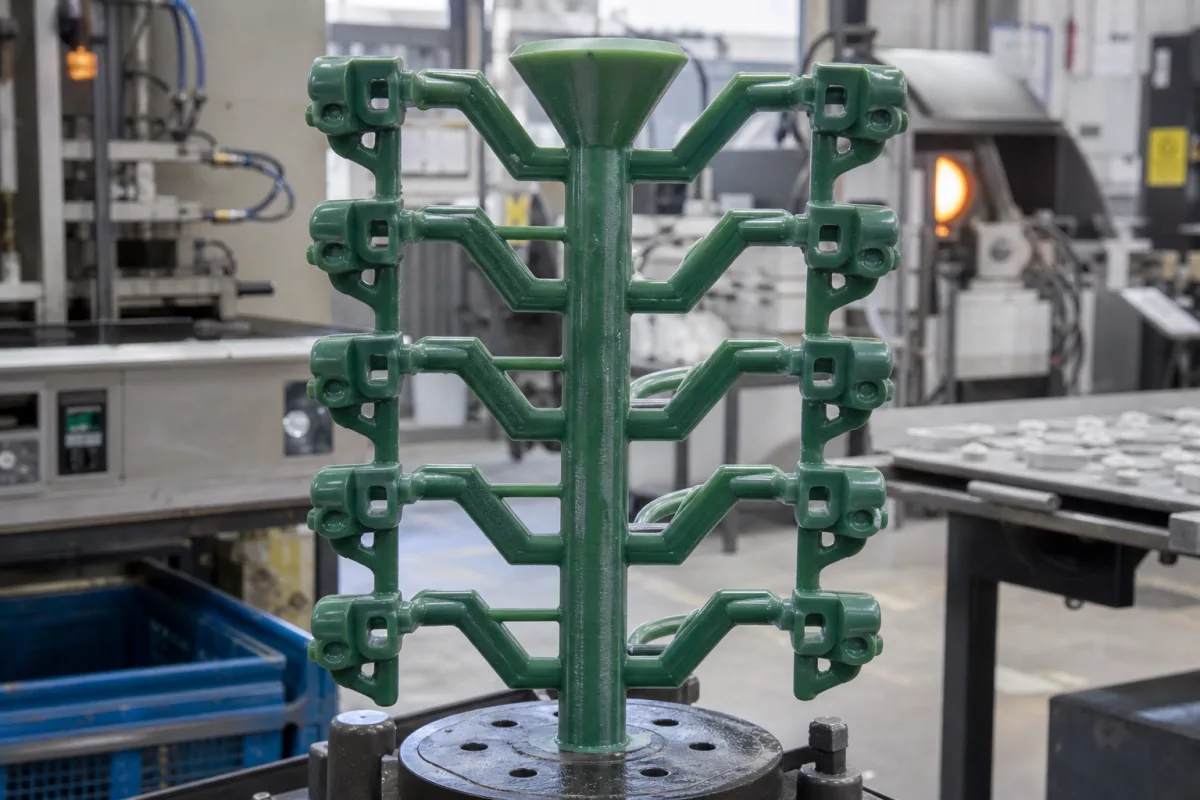

Ein typisches Präzisionsguss-Einlaufsystem wird durch die Baugruppe aus Anguss und Läufer beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Netzwerk aus Kanälen, das flüssiges Metall zu den Formhohlräumen in der Gießerei liefert.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

Technische Definition

Ein Präzisionsguss-Einlaufsystem ist eine kritische Komponente in Metallgussprozessen, die den Fluss des flüssigen Metalls vom Einguss in die Formhohlräume steuert. Es besteht aus sorgfältig konstruierten Kanälen, einschließlich Einguss, Läufer und Anschnitten, die die Metallgeschwindigkeit, Temperatur und Turbulenz regulieren, um eine ordnungsgemäße Formfüllung zu gewährleisten und Fehler zu minimieren. In industriellen Gießereibetrieben beeinflussen optimierte Einlaufsysteme direkt die Gussqualität, Ausbeute und Produktionseffizienz durch Reduzierung von Ausschuss und Verbesserung metallurgischer Eigenschaften. Diese Komponenten sind in B2B-Lieferketten für die Automobil-, Luftfahrt- und Maschinenbauindustrie unerlässlich, wo eine konsistente Gussqualität von größter Bedeutung ist.

Funktionsprinzip

Nutzt Prinzipien der Strömungsmechanik, um flüssiges Metall durch progressiv kleinere Kanäle zu führen, die Flussrate zu kontrollieren, Turbulenzen zu minimieren und vorzeitige Erstarrung zu verhindern.

Technische Parameter

Angussbodendurchmesser

Durchmesser am unteren Ende des vertikalen Angusskanalsmm

Läuferquerschnitt

Querschnittsfläche horizontaler Verteilkanälemm²

Anschnittdicke

Dicke des endgültigen Eintrittspunktes in die Formkavitätmm

Anschnittverhältnis

Anguss:Verteiler:Anschnitt QuerschnittsflächenverhältnisVerhältnis

Gießtemperaturbereich

Optimale Schmelztemperatur für das System°C

Hauptmaterialien

Feuerfeste Keramik Quarzsand Zirkonsand

Komponenten / BOM

Anguss

Vertikaler Kanal zur Aufnahme von Schmelzmetall aus dem Gießtrichter

Material: Feuerfeste Keramik oder Formsand

Läufer

Horizontale Verteilerkanäle zur Zuführung von Metall zu mehreren Angüssen

Material: Quarzsand oder Zirkonsand

Anschnitt

Endgültiger Eintrittspunkt zur Steuerung des Metallflusses in die Formkavität

Material: Feuerfeste Keramik

Gießtrichter

Anfangsreservoir, das flüssiges Metall aus der Gießpfanne aufnimmt

Material: Feuerfeste Keramik

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Thermische Ausdehnungsdifferenz zwischen Einlaufmaterial (Stahl, α = 11,5×10⁻⁶/K) und Formmaterial (Sand, α = 0,5×10⁻⁶/K) → Kanalverengung durch Druckspannungen, die die Streckgrenze überschreiten (σ_y > 250 MPa) → Dehnungsfugen mit 0,5 mm Spiel pro 100 mm Länge bei 700°C Gießtemperatur.

Erstarrungsschwindung (6-7% Volumenreduktion für Aluminiumlegierungen), die Vakuumtaschen erzeugt → Luftansaugung durch permeable Formwände (Darcy-Gesetz: Q = -kA(ΔP/μL) mit k = 1×10⁻¹² m²) → Druckbeaufschlagte Speiser, die einen Überdruck von 0,3 bar bis zur vollständigen Erstarrung aufrechterhalten.

Technische Bewertung

Betriebsbereich

0,1-0,5 bar (10-50 kPa) Druckdifferenz zwischen Steigerbasis und Formhohlraum.

Belastungs- und Ausfallgrenzen

0,8 bar (80 kPa) Druckdifferenz, die Formerosion verursacht, oder 0,05 bar (5 kPa), die unvollständige Füllung verursacht.

Bernoulli-Prinzip (P + ½ρv² + ρgh = konstant) - übermäßige Geschwindigkeit (v > 2,5 m/s) an Verengungen verursacht turbulente Strömung und Formerosion, während unzureichender Druck (ΔP < 5 kPa) die Oberflächenspannung (γ = 0,8-1,2 N/m für flüssiges Aluminium) nicht überwindet.

Fertigungskontext

Präzisionsguss-Einlaufsystem wird innerhalb von Gießereien nach Material, Prozessfenster und Prüfanforderungen bewertet.

Weitere Produktbezeichnungen

Casting Feed System Metal Pouring System Foundry Gating Network

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Industrielles Ökosystem und Lieferkette

Ergänzende Systeme

Nachgelagerte Anwendungen

Spezialwerkzeuge

Eignung und Auslegungsdaten

Betriebsgrenzen

Traglast:	0,1-0,5 MPa (Schwerkraft-/druckunterstützte Systeme)
Verstellbereich / Reichweite:	0,5-5,0 kg/s (abhängig vom Anschnittverhältnis)
Einsatztemperatur:	1400-1700°C (typische Eisenlegierungen)

Montage- und Anwendungskompatibilität

Flüssige StahllegierungenAluminiumlegierungenKupferbasislegierungen

Nicht geeignet: Hochreaktive Metalle (z.B. Titan, Magnesium), die ein Einlaufsystem mit Inertgasatmosphäre erfordern

Auslegungsdaten

Gussgewicht und -volumen (kg/cm³)
Anzahl der Hohlräume in der Form
Erstarrungseigenschaften der Legierung

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Thermische Ermüdungsrisse

Cause: Wiederholte thermische Zyklen durch Kontakt mit flüssigem Metall und Abkühlzyklen, die zu Spannungskonzentration an scharfen Kanten und Materialversprödung führen.

Erosionsverschleiß

Cause: Hochgeschwindigkeitsfluss von flüssigem Metall, der graduellen Materialabtrag verursacht, insbesondere an Anschnitteintritten und Läuferkrümmungen, verstärkt durch abrasive Einschlüsse in der Schmelze.

Wartungsindikatoren

Sichtbare Risse oder Verfärbungen (blaue/braune Anlassfarben) auf Einlaufsystem-Oberflächen, die Überhitzung und Materialdegradation anzeigen.
Abnormale Gussfehler in Produkten wie unvollständige Füllungen, Kaltschweißungen oder erhöhte Porosität, die auf Flusseinschränkung oder Temperaturverlust im Einlaufsystem hindeuten.

Technische Hinweise

Regelmäßige thermografische Inspektionen durchführen, um Hotspots und ungleichmäßige Temperaturverteilung zu identifizieren, bevor Rissbildung einsetzt.
Spezielle feuerfeste Beschichtungen auf kritische Verschleißbereiche auftragen und die Einlaufgeometrie mittels Strömungssimulation optimieren, um Turbulenzen und Erosion zu reduzieren.

Compliance & Manufacturing Standards

Reference Standards

ISO 8062:2020 (Geometrische Produktspezifikationen (GPS) - Maß- und Formtoleranzen für gegossene Teile)ASTM A703/A703M-22 (Norm für Stahlguss, Allgemeine Anforderungen, für drucktragende Teile)DIN EN 1559-1:2011 (Gießereiwesen - Technische Lieferbedingungen - Teil 1: Allgemeines)

Manufacturing Precision

Wandstärke: +/-0,5 mm (für typische Querschnitte)
Oberflächenrauheit: Ra 3,2 μm (im Gusszustand)

Quality Inspection

Radiografische Prüfung (RT) für innere Fehler
Koordinatenmessmaschine (KMM) für Maßhaltigkeitsprüfung

Hersteller, die dieses Produkt fertigen

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation

4/5

Fertigungsfähigkeit

4/5

Prüfbarkeit

5/5

Lieferantentransparenz

3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Häufige Fragen

Welche Materialien werden in Präzisionsguss-Einlaufsystemen verwendet?

Präzisionsguss-Einlaufsysteme werden typischerweise aus feuerfesten Keramiken, Quarzsand oder Zirkonsand hergestellt, um hohe Gießtemperaturen zu widerstehen und die Maßhaltigkeit während des Metallgussprozesses zu gewährleisten.

Wie beeinflusst das Anschnittverhältnis die Gussqualität?

Das Anschnittverhältnis steuert die Flussrate und den Druck des flüssigen Metalls beim Eintritt in die Formhohlräume. Richtige Verhältnisse minimieren Turbulenzen, reduzieren Oxidation, verhindern Fehler wie Porosität und gewährleisten eine vollständige Formfüllung für höhere Gussqualität.

Aus welchen Komponenten besteht ein vollständiges Einlaufsystem?

Ein vollständiges Einlaufsystem besteht aus vier Hauptkomponenten: dem Einguss (nimmt flüssiges Metall auf), dem Steiger (vertikaler Kanal), dem Läufer (horizontale Verteilungskanäle) und dem Anschnitt (letzter Eintrittspunkt in die Formhohlräume).
