Industrielle 5-Achsen-CNC-Holzfräsmaschine mit Vakuumspannsystem

Auf Basis strukturierter CNFX-Herstellerprofile wird Industrielle 5-Achsen-CNC-Holzfräsmaschine mit Vakuumspannsystem im Bereich Holzproduktherstellung anhand von Arbeitsbereich X bis Arbeitsbereich Y eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Industrielle 5-Achsen-CNC-Holzfräsmaschine mit Vakuumspannsystem wird durch die Baugruppe aus 5-Achsen-CNC-Steuerung und Hauptspindel beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Industrielle 5-Achsen-CNC-Holzfräsmaschine mit integriertem Vakuumspannsystem für die Serienproduktion.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

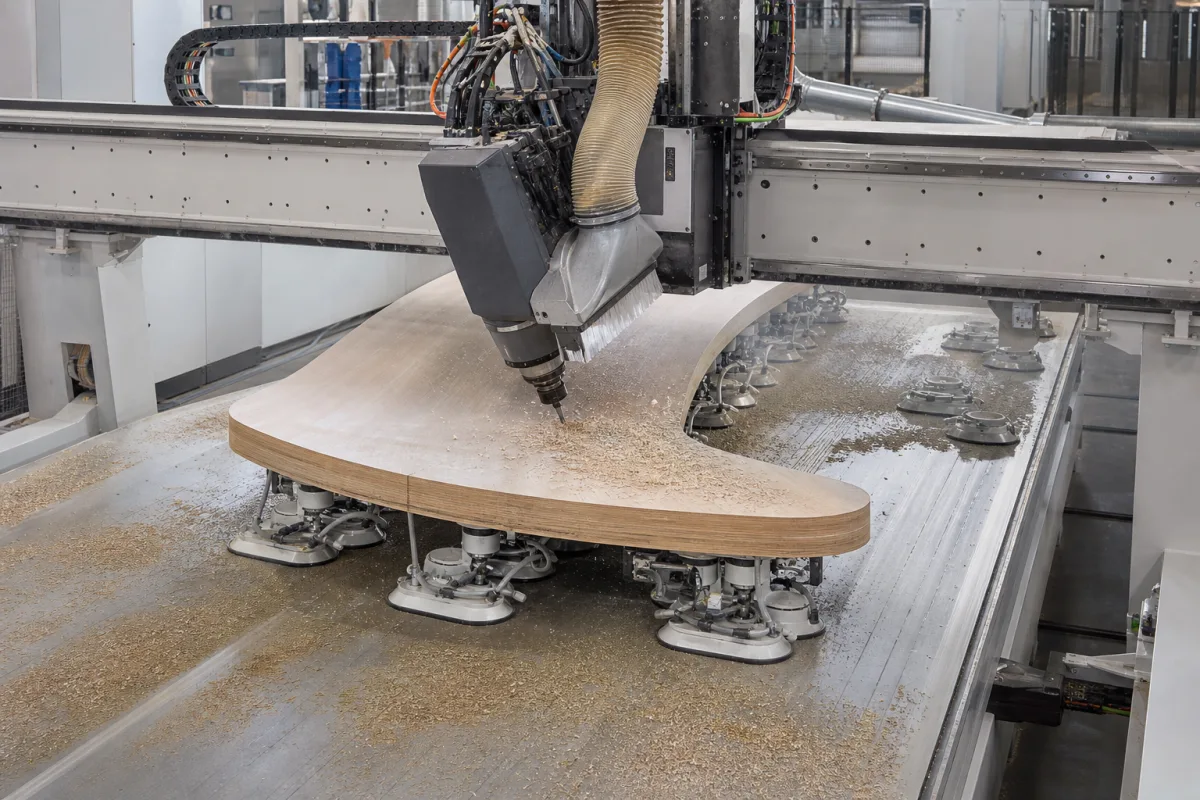

Industrielle 5-Achsen-CNC-Holzfräsmaschine mit Vakuumspannsystem in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Industrielle 5-Achsen-CNC-Holzfräsmaschine mit Vakuumspannsystem

Technische Definition

Diese industrielle 5-Achsen-CNC-Holzfräsmaschine ist für die Serienfertigung in der Holzverarbeitung konzipiert. Sie kombiniert eine 5-Achsen-Bearbeitung mit einem integrierten Vakuumspannsystem, das Werkstücke bei Hochgeschwindigkeitsbetrieb sicher fixiert. Die Maschine ermöglicht komplexe 3D-Fräs-, Bohr- und Gravurarbeiten mit minimaler Rüstzeit und maximaler Materialstabilität. Der robuste Rahmen besteht aus Stahl, Aluminium und Gusseisen und ist für den Dauerbetrieb ausgelegt. Der Arbeitsbereich beträgt 1300 mm in X, 2500 mm in Y und 300 mm in Z und nimmt Werkstücke bis zu einem gleichmäßig verteilten Gewicht von 500 kg auf. Die Hauptspindel hat eine Leistung von 9–12 kW und einen variablen Drehzahlbereich von 0–24.000 U/min, luftgekühlt. Das Vakuumsystem erzeugt einen Unterdruck von -0,08 bis -0,1 kPa, um Materialien festzuhalten. Die Positioniergenauigkeit beträgt ±0,02 mm pro Achse und die Wiederholgenauigkeit ±0,01 mm pro Achse, jeweils gemäß ISO 230-2. Die Eilganggeschwindigkeit für X/Y-Achsen beträgt 30–60 m/min. Die Maschine arbeitet bei Umgebungstemperaturen von 5–40 °C und nicht kondensierender relativer Luftfeuchtigkeit von 35–85 %. Sie benötigt eine Drehstromversorgung von 380 V AC ±10 % bei 50/60 Hz gemäß IEC 60038. Das Maschinengewicht ohne Optionen beträgt 4500–5500 kg. Diese Ausrüstung eignet sich für Hersteller, die präzise und wiederholbare Bearbeitung von Holz und Holzwerkstoffen benötigen. Alle aufgeführten Parameter sind Referenzwerte; verifizieren Sie modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten vor dem Kauf.

Funktionsprinzip

Die CNC-Fräsmaschine verwendet computergesteuerte Servomotoren, um das Schneidwerkzeug entlang fünf Achsen (X, Y, Z, A, B) zu bewegen. Das Vakuumspannsystem erzeugt Unterdruck, um Werkstücke fest auf dem Arbeitstisch zu halten und Bewegungen während der Bearbeitung zu verhindern. Dies ermöglicht präzises Materialabtragen und Formen, auch für komplexe 3D-Geometrien. Das Steuerungssystem interpretiert G-Code-Befehle, um Achsbewegungen und Spindeldrehzahl zu koordinieren und so genaue und wiederholbare Vorgänge zu gewährleisten.

Hauptmaterialien

Stahl, Aluminium, Gusseisen, Polycarbonat

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Arbeitsbereich X	1300 mm	Maximale Werkstücklänge in X-Achsenrichtung
Arbeitsbereich Y	2500 mm	Maximale Werkstückbreite in Y-Achsenrichtung
Arbeitsbereich Z	300 mm	Maximale Werkstückhöhe in Z-Achsenrichtung
Spindelleistung	9–12 kW	Nennleistung der Hauptschnittspindel
Vakuumdruck	-0.08–-0.1 kPa	Maximaler Unterdruck, der vom Spannsystem erzeugt wird
Spindeldrehzahl	0–24000 rpm	Variable, air-cooled
Positioniergenauigkeit	±0.02 mm	Per axisISO 230-2
Wiederholgenauigkeit	±0.01 mm	Per axisISO 230-2
Eilganggeschwindigkeit	30–60 m/min	X/Y axes
Max. Werkstückgewicht	500 kg	Uniformly distributed
Betriebstemperatur	5–40 °C	Ambient
Relative Luftfeuchtigkeit	35–85 %	Non-condensing
Stromversorgung	380 ±10% V AC	3-phase, 50/60 HzIEC 60038
Maschinengewicht	4500–5500 kg	Without options

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

5-Achsen-CNC-Steuerung
Steuert Servomotoren und interpretiert G-Code-Befehle
Material: Aluminiumlegierung
Hauptspindel
Rotiert Schneidwerkzeuge mit hoher Geschwindigkeit zur Materialabtragung
Material: Stahl
Vakuumpumpe
Erzeugt Unterdruck für Werkstückspannung
Material: Gusseisen
Vakuumtisch
Perforierte Arbeitsfläche zur Verteilung des Vakuumdrucks
Material: Aluminium
Werkzeugwechsler
Wechselt automatisch zwischen verschiedenen Schneidwerkzeugen
Material: Stahl

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	0,6-0,8 MPa (Vakuumspannsystem)
Durchflussrate:	Nicht angegeben
Betriebstemperatur:	15-35°C (Betriebsumgebung)

Montage- und Anwendungskompatibilität

Harthölzer (Eiche, Ahorn, Walnuss)Holzwerkstoffe (MDF, Sperrholz, Spanplatte)Kunststoffe (Acryl, Polycarbonat, HDPE)

Nicht geeignet: Metalle (übermäßiger Werkzeugverschleiß, erfordert andere Spindeldrehzahlen und Schneidparameter)

Auslegungsdaten

Maximale Werkstückabmessungen (X-, Y-, Z-Achsen)
Erforderliche Produktionsmenge (Teile/Stunde)
Materialabtragsrate (basierend auf Materialhärte und Oberflächenanforderungen)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,8-1,2 bar Vakuumdruck, 0-15 m/s Vorschubgeschwindigkeit, 6000-24000 min⁻¹ Spindeldrehzahl

Belastungs- und Ausfallgrenzen

Vakuumdruck unter 0,4 bar verursacht Werkstückrutschen, Spindellagertemperatur über 80°C, Servomotor-Drehmoment über 32 Nm Dauerbetriebsgrenze

Bernoulli-Prinzip-Versagen bei Vakuumspannung bei niedrigen Druckdifferenzen, thermische Ausdehnungsdifferenz in Spindellagern bei ΔT>40°C, elektromagnetische Sättigung in Servomotoren über 95% Nennstrom

Fertigungskontext

Industrielle 5-Achsen-CNC-Holzfräsmaschine mit Vakuumspannsystem wird innerhalb von Holzproduktherstellung nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Vakuumdichtungsverschlechterung

Ursache: Abrasive Holzstaubansammlung und Verschleiß an Dichtflächen, führt zu Vakuumdruckverlust und Werkstückinstabilität

Spindellager-Thermischer Ausfall

Ursache: Übermäßige Wärmeentwicklung durch kontinuierlichen Hochgeschwindigkeitsbetrieb ohne ausreichende Kühlung, verstärkt durch Staubkontamination

Wartungsindikatoren

Hörbares hohes Pfeifen oder Schleifgeräusch von der Spindel während des Betriebs
Sichtbare Holzstaubansammlung um Vakuumdichtungen oder ungleichmäßige Werkstückhaltung

Technische Hinweise

Tägliche Vakuumdichtungsinspektion und Reinigungsprotokoll mit Druckluft einrichten, plus monatliche Dichtigkeitsprüfung
Spindeltemperaturüberwachung mit Infrarotthermometer etablieren, Betrieb unter Herstellergrenzwerten mit geplanten Kühlpausen halten

Konformität und Fertigungsnormen

Referenznormen

ISO 10791-2:2001 (Prüfbedingungen für Bearbeitungszentren - Geometrische Prüfungen für Maschinen mit horizontaler Spindel und mit Zusatzköpfen)ANSI B11.21:2020 (Sicherheitsanforderungen für Werkzeugmaschinen mit Lasern zur Materialbearbeitung)CE-Kennzeichnung (Maschinenrichtlinie 2006/42/EG für Sicherheit und elektromagnetische Verträglichkeit)

Fertigungsgenauigkeit

Positioniergenauigkeit: +/-0,01 mm
Wiederholgenauigkeit: +/-0,005 mm

Qualitätsprüfung

Laserinterferometer-Test für geometrische Genauigkeit
Vakuumlecktest für Spannsystemintegrität

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Vakuumpumpenmotor-Isolationsversagen bei 155°C Klasse-F-Grenze → Spannkraftverlust führt zu Werkstückauswurf bei 15 m/s Vorschubgeschwindigkeit → Eingebettete PT100-Temperatursensoren mit 70°C-Abschaltung und redundante NEMA-4X-gekennzeichnete Vakuumpumpen

Kugelgewindetrieb-thermische Dehnung übersteigt 11 μm/m·°C-Koeffizient → Positionsgenauigkeitsverschlechterung über ±0,02 mm Toleranz → Vorgespannte C3-Kugelgewindetriebe mit 1,5 μm/m thermischen Kompensationsalgorithmen

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Industrielle 5-Achsen-CNC-Holzfräsmaschine mit Vakuumspannsystem

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Industrielle 5-Achsen-CNC-Holzfräsmaschine mit Vakuumspannsystem

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Welche Materialien kann diese CNC-Fräse bearbeiten?

Die Maschine ist für Holz und Holzwerkstoffe ausgelegt. Die in den Unterlagen aufgeführten Materialien Stahl, Aluminium, Gusseisen und Polycarbonat beziehen sich wahrscheinlich auf die Maschinenkonstruktion, nicht auf die Werkstücke. Bestätigen Sie die Kompatibilität mit dem Hersteller.

Was sind die maximalen Werkstückabmessungen und das Gewicht?

Der Arbeitsbereich beträgt 1300 mm (X), 2500 mm (Y) und 300 mm (Z). Das maximal gleichmäßig verteilte Werkstückgewicht beträgt 500 kg. Verifizieren Sie diese Grenzen für Ihr Modell.

Was sind die Genauigkeitsspezifikationen?

Die Positioniergenauigkeit beträgt ±0,02 mm pro Achse und die Wiederholgenauigkeit ±0,01 mm pro Achse, jeweils gemäß ISO 230-2. Dies sind Referenzwerte; bestätigen Sie sie mit dem Hersteller.

Welche Stromversorgung ist erforderlich?

Die Maschine benötigt eine Drehstromversorgung von 380 V AC ±10 % bei 50/60 Hz gemäß IEC 60038. Die Spindelleistung beträgt 9–12 kW. Stellen Sie sicher, dass Ihre Einrichtung diese Anforderungen erfüllt.
