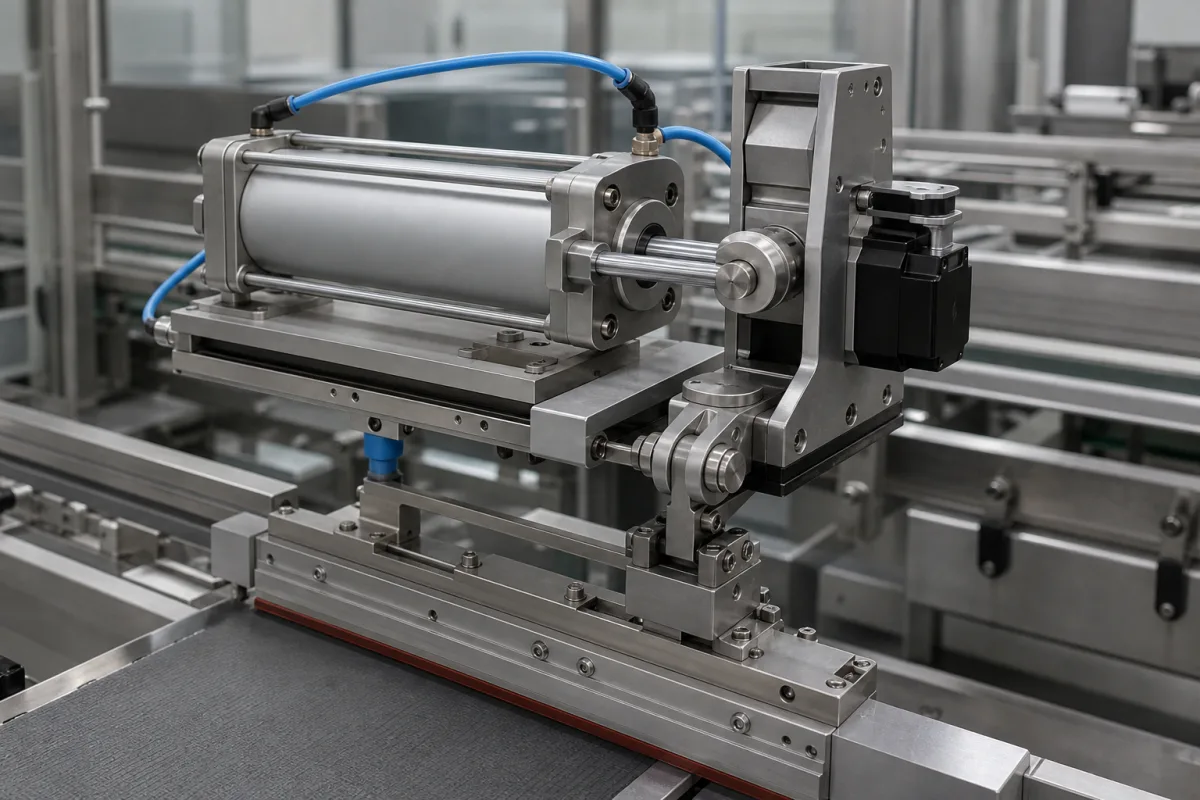

Betätigungsmechanismus (Pneumatikzylinder / Servobefestigung)

Der Betätigungsmechanismus ist eine kritische Komponente der Siegelkopf-Baugruppe, die für die präzise Positionierung und Kraftausübung während des Siegelvorgangs verantwortlich ist. Er besteht entweder aus einem Pneumatikzylindersystem für lineare Betätigung oder aus einem Servomotor mit Montagehardware für präzise rotatorische/lineare Steuerung, wodurch der Siegelkopf mit konsistentem Druck und Timing ein- und ausgerückt werden kann. Diese Komponente wird im Maschinen- und Anlagenbau eingesetzt, insbesondere in Siegelsystemen, wo kontrollierte Bewegung wesentlich ist. Die pneumatische Version arbeitet mit Druckluft, während die Servoversion einen Elektromotor mit Rückkopplungssteuerung verwendet. Zu den wichtigsten Parametern gehören Betriebsdruck (1,0–1,6 MPa), Hublänge (50–300 mm), Zylinderbohrungsdurchmesser (32–125 mm nach ISO 15552), Schubkraft (0,8–7,4 kN bei 0,6 MPa Versorgungsdruck), Positionierwiederholbarkeit (±0,05 mm bei Servoeinheiten), Versorgungsspannung (24 ±10% V DC für Servomotor und Sensoren), Betriebstemperatur (-20–80°C), Schutzart (IP54–IP65 nach IEC 60529), Zylindermaterial (6061-T6 eloxiertes Aluminium nach ASTM B221), Kolbenstangenmaterial (304 Edelstahl, hartverchromt nach ASTM A276) und Gewicht (5–25 kg). Zu den hinterlegten Materialien gehören Aluminiumlegierung, Edelstahl und technische Kunststoffe. Der Mechanismus ist für präzise Steuerung ausgelegt, aber die tatsächliche Leistung muss für das spezifische Modell und die Anwendung verifiziert werden. Bestätigen Sie vor Beschaffung oder Installation immer modellspezifische Werte und Normen mit dem rechtlichen Hersteller oder Lieferanten.

Für pneumatische Versionen: Druckluft tritt in den Zylinder ein, drückt einen Kolben und erzeugt eine lineare Bewegung, die auf den Siegelkopf übertragen wird. Für Servoversionen: Ein elektrischer Servomotor empfängt Steuersignale, um präzise zu rotieren, wobei mechanische Verbindungen die Rotationsbewegung in die erforderliche lineare Bewegung des Siegelkopfs umwandeln. Der Mechanismus gewährleistet konsistenten Druck und Timing während des Siegelvorgangs. Auswahlkriterien umfassen erforderliche Kraft, Hub, Geschwindigkeit und Umgebungsbedingungen. Schnittstellen umfassen Luftversorgung oder elektrische Anschlüsse sowie Montagepunkte. Verifikationsfragen umfassen die Überprüfung von Betriebsdruck, Hublänge und Wiederholbarkeit. Wartungssignale umfassen Luftlecks, ungewöhnliche Geräusche oder Positionierungsfehler. Fehlergrenzen umfassen Betrieb außerhalb der spezifizierten Druck-, Temperatur- oder Lastgrenzen, was zu Dichtungsverschleiß oder mechanischem Versagen führen kann.
