Technische Definition

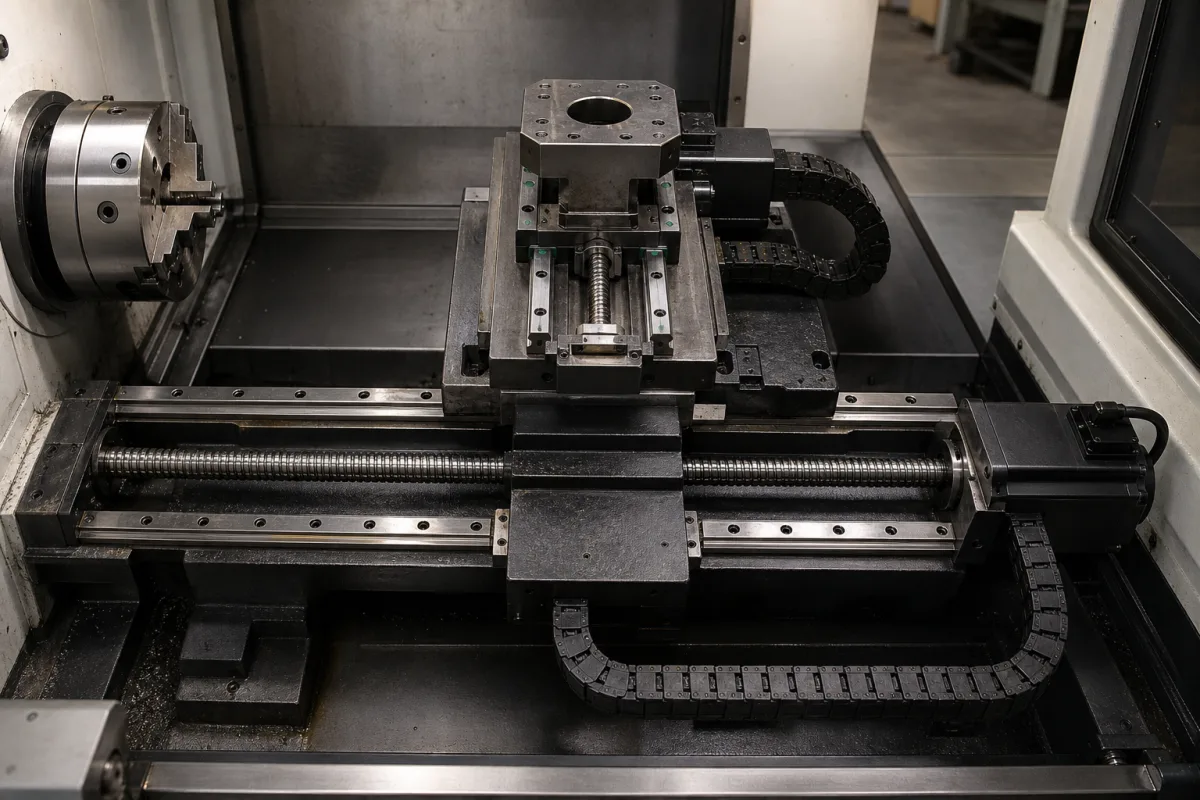

Das Achsantriebssystem (X/Z) ist eine kritische Komponente im CNC-Drehmodul, die für die Steuerung der linearen Bewegungen entlang der X- (radial) und Z- (längs) Achsen verantwortlich ist. Es wandelt elektrische Signale von der CNC-Steuerung in präzise mechanische Bewegung um, sodass sich das Schneidwerkzeug relativ zum rotierenden Werkstück genau positionieren kann, um Drehoperationen wie Plandrehen, Drehen, Einstechen und Gewindeschneiden durchzuführen. Das System besteht typischerweise aus Servomotoren oder Schrittmotoren, die mit Kugelgewindetrieben oder Lineardirektantrieben verbunden sind. Die CNC-Steuerung sendet Positions- und Geschwindigkeitsbefehle. Der Antriebsmotor dreht sich und übersetzt diese Drehung über den Kugelgewindetrieb in lineare Bewegung. Rückkopplungseinrichtungen (z. B. Encoder) überwachen kontinuierlich die tatsächliche Position und Geschwindigkeit und senden Daten an die Steuerung zurück, um ein geschlossenes Regelungssystem für hochpräzise Fehlerkorrektur und Bewegungssteuerung zu bilden. Das System ist für den Einsatz in der Maschinen- und Anlagenbauindustrie konzipiert, insbesondere in CNC-Drehzentren. Es ist ein Komponentenprodukt, das in eine größere Maschine integriert wird. Die Leistung des Systems wird durch Parameter wie Nennschub (5–20 kN), maximale Verfahrgeschwindigkeit (20–60 m/min), Positioniergenauigkeit (±0,005–±0,01 mm nach ISO 230-2), Wiederholgenauigkeit (±0,003–±0,005 mm nach ISO 230-2), Nennleistung (1,5–7,5 kW), Versorgungsspannung (200–480 V AC nach IEC 60038), Betriebstemperatur (5–45 °C), Schutzart (IP54–IP65 nach IEC 60529), Führungsschienentyp (Linearrolle), Kugelgewindedurchmesser (25–50 mm), Kugelgewindesteigung (10–20 mm) und Gewicht (150–500 kg) charakterisiert. In den Unterlagen sind Materialien wie legierter Stahl, Aluminiumlegierung und technische Kunststoffe aufgeführt. Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung mit dem rechtlichen Hersteller oder Lieferanten verifiziert werden. Das System ist keine eigenständige Maschine, sondern eine Komponente, die eine ordnungsgemäße Integration und Konfiguration erfordert. Es ist wichtig zu bestätigen, dass das ausgewählte Antriebssystem die erforderlichen Leistungs- und Sicherheitsstandards für den vorgesehenen Einsatz erfüllt.
Funktionsprinzip
Das Achsantriebssystem (X/Z) arbeitet nach dem Prinzip des geschlossenen Regelkreises. Die CNC-Steuerung sendet Positions- und Geschwindigkeitsbefehle an den Antriebsmotor, der eine Kugelgewindespindel dreht. Die Kugelgewindespindel wandelt die Drehbewegung in lineare Bewegung um und bewegt den Schlitten entlang der X- oder Z-Achse. Rückkopplungseinrichtungen wie Encoder messen die tatsächliche Position und Geschwindigkeit und senden diese Daten an die Steuerung. Die Steuerung vergleicht die befohlenen und tatsächlichen Werte und passt die Motorleistung an, um Fehler zu korrigieren. Dies gewährleistet hohe Präzision und Wiederholgenauigkeit. Das System verwendet Servo- oder Schrittmotoren, und der Kugelgewindetrieb bietet mechanischen Vorteil und Steifigkeit. Der Führungsschienentyp ist Linearrolle, der die Last trägt und eine reibungslose Bewegung gewährleistet. Das System ist für den Betrieb innerhalb bestimmter Temperatur- und Spannungsbereiche ausgelegt, und seine Schutzart zeigt die Eignung für Kühlmittelexposition an.
