Technische Definition

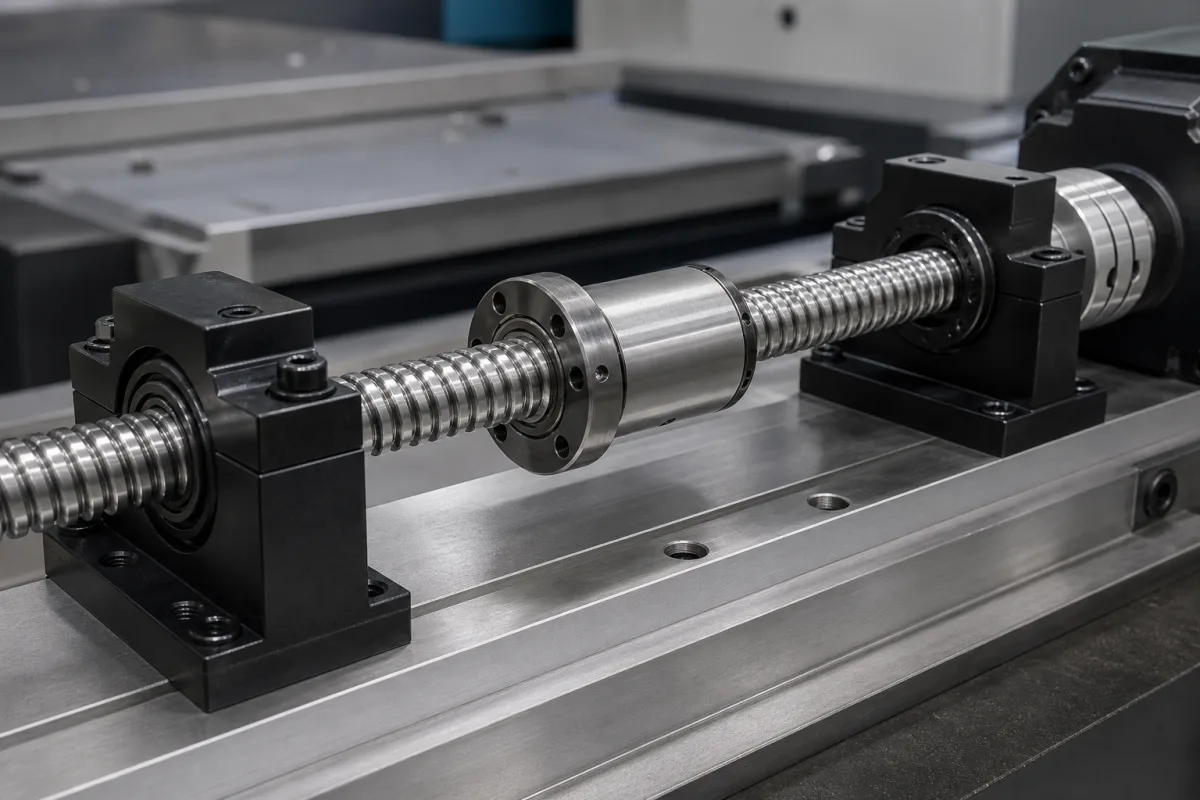

In einem vertikalen Positionieraktuator ist der Kugelgewindetrieb oder die Trapezgewindespindel das Kerntransmissionselement, das die Rotationskraft eines Motors in präzise vertikale Linearbewegung der Lastplattform oder des Schlittens des Aktuators umsetzt. Es bestimmt direkt die Positioniergenauigkeit, Wiederholbarkeit, Lastkapazität und Geschwindigkeit des Systems. Dieses Bauteil ist in zwei Hauptvarianten erhältlich: Kugelgewindetriebe, die mithilfe von umlaufenden Kugeln zwischen Spindel und Mutter eine geringe Reibung und hohe Effizienz erreichen, und Trapezgewindespindeln, bei denen die Mutter direkt auf dem Gewinde gleitet, was Selbsthemmung und Einfachheit bietet, jedoch mit geringerer Effizienz. Die Auswahl einer Spindel umfasst die Spezifikation von Nenndurchmesser (16–80 mm), Steigung (5–40 mm), Genauigkeitsklasse (C3–C7 nach ISO 3408), dynamische und statische Tragzahl (10–120 kN bzw. 20–250 kN), maximale Verfahrgeschwindigkeit (60–120 m/min), Betriebstemperaturbereich (-20 bis +80 °C), Schmierungsart (Fett oder Öl) und Schutzart (IP54–IP65). Häufig verwendete Materialien sind legierte Stähle wie SCM440 oder 42CrMo für die Welle und GCr15 oder 20CrMnTi für die Mutter, mit Oberflächenhärtung für Verschleißfestigkeit. Das Spiel ist ein kritischer Parameter, typischerweise ≤0,05 mm, und beeinflusst die Positioniergenauigkeit. Diese Spezifikationen sind Referenzbereiche; tatsächliche Werte müssen mit dem Hersteller für das spezifische Modell und die Anwendung verifiziert werden. Die Spindel ist mit Motor, Kupplung und Lagerungen verbunden, und ihre Leistung wird durch Ausrichtungsgenauigkeit, Vorspannung und Schmierung beeinflusst. Regelmäßige Wartung umfasst die Überprüfung auf Verschleiß, zunehmendes Spiel und ordnungsgemäße Schmierung. Ausfallarten umfassen Gewindeverschleiß, Probleme mit der Kugelumlenkung und Genauigkeitsverlust. Konsultieren Sie immer den rechtlichen Hersteller oder Lieferanten, um modellspezifische Werte und die Einhaltung relevanter Normen zu bestätigen.
Funktionsprinzip
Eine Gewindewelle (Spindel) dreht sich in einer passenden Mutter. Bei einem Kugelgewindetrieb rollen umlaufende Kugeln zwischen Spindel- und Mutterrillen, was eine reibungsarme, hocheffiziente Bewegung ermöglicht. Bei einer Trapezgewindespindel gleitet die Mutter direkt auf dem Gewinde, was Selbsthemmung und Einfachheit bietet, jedoch mit geringerer Effizienz. Die Drehbewegung der Spindel wird in eine Linearbewegung der Mutter umgewandelt, die mit der Lastplattform verbunden ist. Die Steigung bestimmt den linearen Weg pro Umdrehung und beeinflusst Geschwindigkeit und Auflösung. Genauigkeitsklasse und Spiel beeinflussen die Positioniergenauigkeit. Schmierung reduziert Reibung und Verschleiß, während Dichtungen vor Verunreinigungen schützen.
