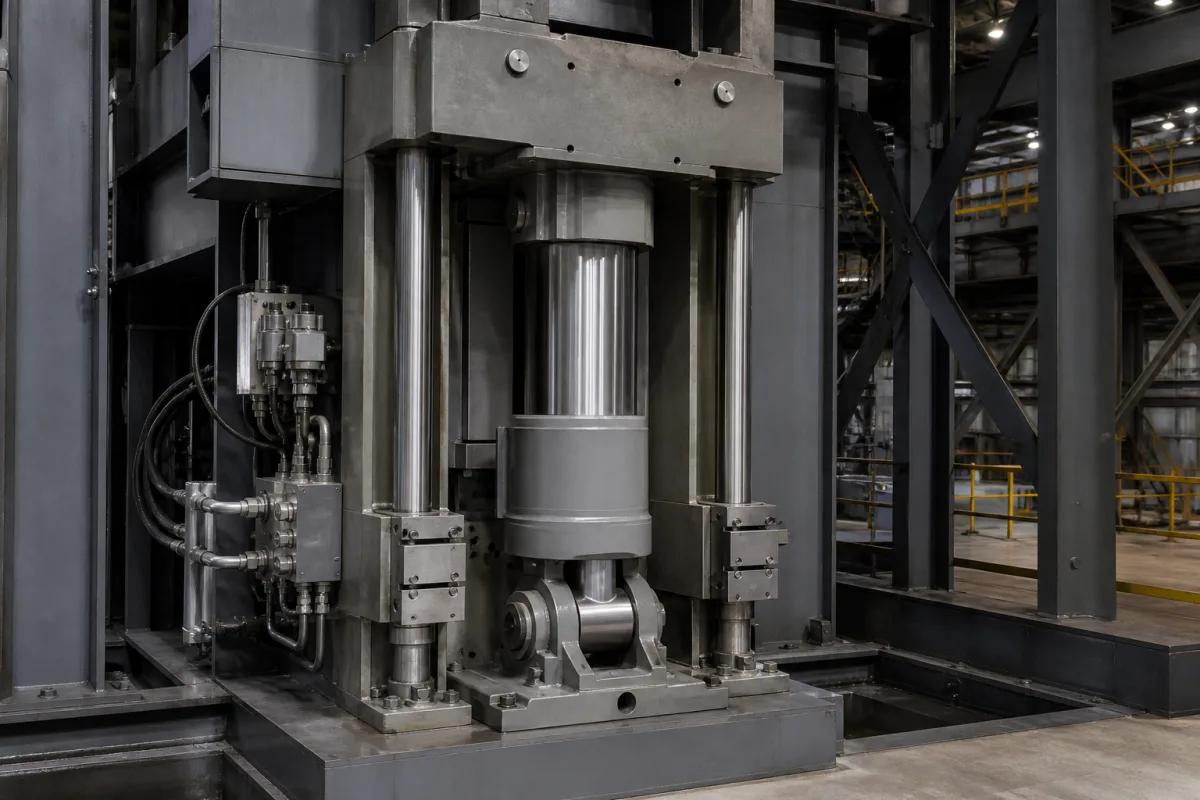

Vertikaler Positionierantrieb

Der vertikale Positionierantrieb ist eine kritische Komponente des Elektrodenmanipulatorsystems für Lichtbogenöfen. Er ist verantwortlich für das präzise Anheben und Absenken der Graphitelektroden, um die optimale Lichtbogenlänge aufrechtzuerhalten, die Leistungszufuhr zu regulieren und den Schmelzprozess im Ofen zu steuern. Seine Genauigkeit wirkt sich direkt auf die Energieeffizienz, den Elektrodenverbrauch und die Stahlqualität aus. Der Antrieb ist für die anspruchsvolle Umgebung der Grundmetallherstellung ausgelegt, in der er hohen Temperaturen, Staub und mechanischer Belastung standhalten muss. Er besteht aus legiertem Stahl und hochfestem Gusseisen und bietet Haltbarkeit und Zuverlässigkeit. Zu den wichtigsten Parametern gehören eine Nennlastkapazität von 50–200 kN, ein Hub von 300–800 mm, eine Positioniergenauigkeit von ±0,5 mm und eine Wiederholbarkeit von ±0,1 mm. Die maximale Geschwindigkeit liegt zwischen 50 und 150 mm/s. Er arbeitet mit einer Drehstromversorgung von 380–480 V AC (IEC 60038) und wird von einem Motor mit einer Leistung zwischen 5,5 und 22 kW angetrieben. Der Antrieb ist für einen Betriebstemperaturbereich von -20 bis 60 °C ausgelegt und bietet eine Schutzart von IP54–IP65 (IEC 60529). Das Strukturmaterial ist Kohlenstoffstahl Q235B (GB/T 700), und das Gewicht beträgt 150–400 kg. Diese Spezifikationen sind typische Bereiche; die tatsächlichen Werte müssen mit dem Hersteller für das spezifische Modell und die Anwendung verifiziert werden. Die Leistung des Antriebs ist entscheidend für einen effizienten Ofenbetrieb, und die richtige Auswahl und Wartung sind unerlässlich, um optimale Leistung und Langlebigkeit zu gewährleisten.

Der Antrieb wandelt die Rotationsbewegung eines Elektromotors, oft über ein Getriebe, in präzise lineare Bewegung um. Dies wird üblicherweise mit einem Kugelgewindetrieb oder einem Hydraulikzylinder erreicht. Ein Steuerungssystem empfängt Eingaben von Ofensensoren bezüglich Lichtbogenspannung, -strom oder Elektrodenposition und sendet Befehle an den Antrieb, um die Elektrodenhöhe entsprechend anzupassen. Diese Regelung mit geschlossenem Regelkreis stellt sicher, dass die Elektrode genau positioniert wird, um die gewünschte Lichtbogenlänge und Leistungszufuhr aufrechtzuerhalten.
