Technische Definition

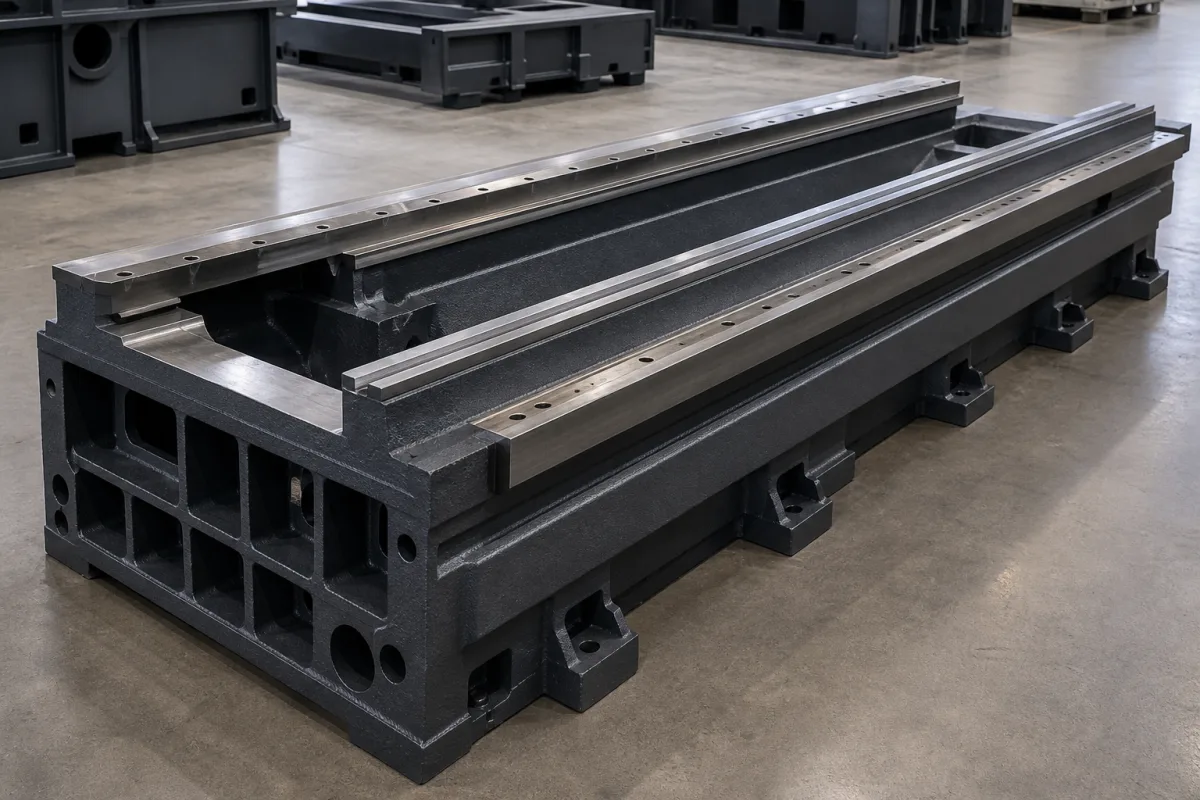

Bei einer universellen CNC-Drehmaschine ist das Bett die primäre strukturelle Komponente, die das Rückgrat der Maschine bildet. Es dient als Montageplattform für Spindelstock, Reitstock, Support und andere kritische Baugruppen. Seine Hauptfunktion besteht darin, die geometrische Genauigkeit aufrechtzuerhalten und Schnittkräfte während der Bearbeitung zu absorbieren, wodurch Dimensionsstabilität und Präzision über das gesamte Werkstück gewährleistet werden. Das Design des Bettes beeinflusst direkt die Steifigkeit, die Schwingungsdämpfungseigenschaften und die gesamte Bearbeitungsgenauigkeit der Drehmaschine. Das Bett wird typischerweise aus Gusseisen (Grauguss oder duktilem Gusseisen) oder geschweißtem Stahl hergestellt, mit Führungsbahnen, die gehärtet und geschliffen sind, um präzise Toleranzen zu erreichen. Zu den wichtigsten Parametern gehören Bettbreite (300–800 mm), Bettlänge (1000–4000 mm), Härte (HRC 45–55), Materialgüte (HT250–HT300), Gewicht (500–5000 kg), Ebenheit (0,01–0,05 mm/m) und Geradheit (0,01–0,03 mm/m) gemäß ISO 230-1. Der Führungsbahntyp kann gehärteter Stahl (H) oder Polymerverbundwerkstoff (P) sein, mit einer Führungsbahnhärte von typischerweise HRC 58–62. Das Bett beeinflusst auch die maximale Spindeldrehzahl (3000–6000 U/min), den maximalen Schwingdurchmesser (300–800 mm) und die maximale Lastkapazität (500–5000 kg). Der Betriebstemperaturbereich beträgt 5–40°C und der Kühlmitteldurchfluss 20–100 l/min. Diese Werte sind Referenzbereiche und müssen für spezifische Modelle verifiziert werden. Die Ebenheit und Geradheit des Bettes sind entscheidend für die Bearbeitungsgenauigkeit, und seine Masse trägt zur Schwingungsdämpfung bei. Die richtige Auswahl erfordert die Berücksichtigung von Werkstückgröße, Material und erforderlicher Präzision. Die Verifizierung der Bettspezifikationen sollte mit dem Hersteller oder Lieferanten erfolgen.
Funktionsprinzip
Das Bett arbeitet als statisches, starres Fundament. Es ist mit präzisen Führungsbahnen (typischerweise gehärtet und geschliffen) ausgestattet, entlang derer Support und Reitstock gleiten. Seine Masse und strukturelle Integrität absorbieren Vibrationen, die beim Schneiden entstehen, verhindern Durchbiegung und halten die präzise räumliche Beziehung zwischen Werkzeug und Werkstück aufrecht. Die Ebenheit, Geradheit und Parallelität der Bettflächen sind entscheidend für die Genauigkeit der Drehmaschine über ihren gesamten Arbeitsbereich. Die Steifigkeit des Bettes beeinflusst direkt die Qualität der bearbeiteten Teile, und sein Design muss thermische Stabilität und Dämpfungseigenschaften berücksichtigen.
