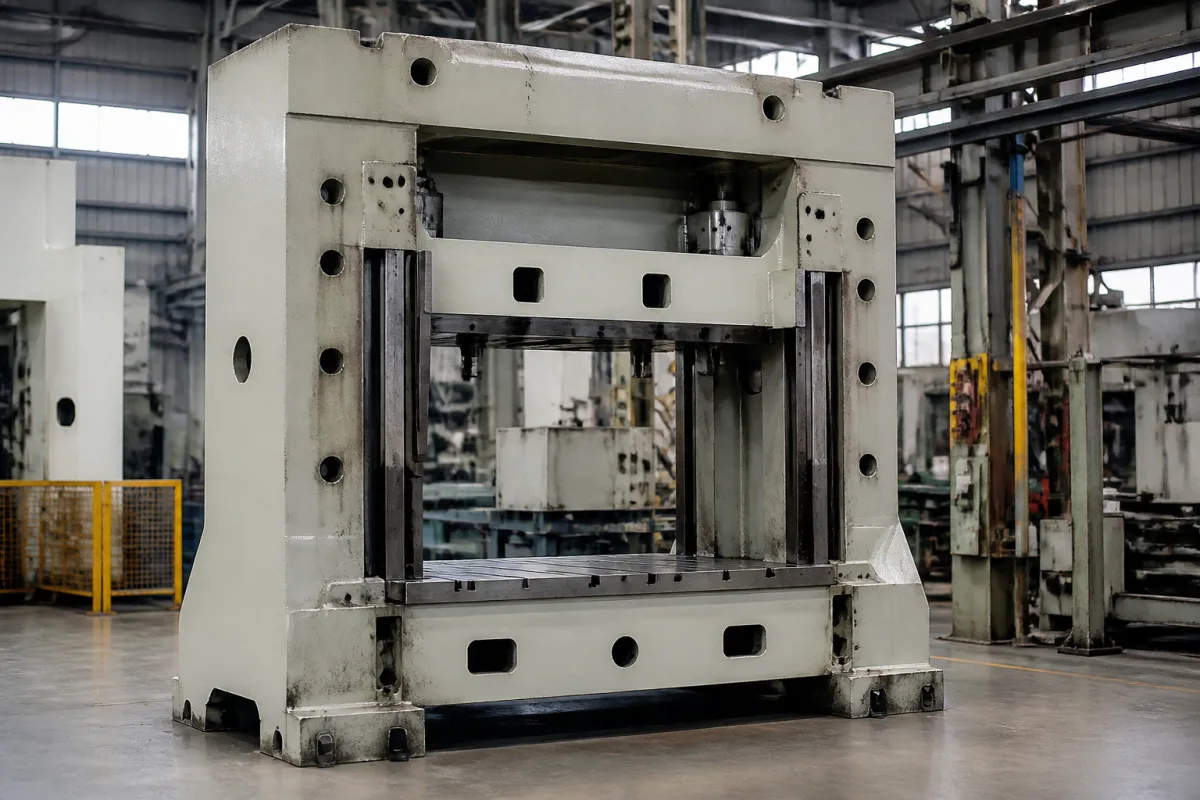

Präzisions-Pressengestell

Produktspezifikationen

Technische Details und Fertigungskontext für Präzisions-Pressengestell

Technische Definition

Ein Präzisions-Pressengestell ist die Kernstrukturkomponente eines Präzisionsstanzmoduls, das dafür ausgelegt ist, hohen dynamischen Belastungen standzuhalten und während Metallumformprozessen die Maßgenauigkeit zu bewahren. Es dient als Montageplattform für alle anderen Stanzkomponenten einschließlich Stößel, Stößelplatte und Werkzeuge und gewährleistet präzise Ausrichtung und minimale Durchbiegung unter Betriebskräften. Das Gestell wird typischerweise aus Gusseisen (Güten HT250–HT300 nach GB/T 9439) oder geschweißtem Stahl hergestellt und bietet eine starre geschlossene Struktur, die die beim Stanzzyklus erzeugten Kräfte aufnimmt und verteilt. Zu den wichtigsten Parametern gehören Nennkapazität (100–500 kN), Hublänge (50–200 mm), Schließhöhe (200–500 mm), Parallelität (±0,02 mm nach ISO 1101), Ebenheit (±0,05 mm nach ISO 1101), Betriebsdruck (1,0–1,6 MPa), Versorgungsspannung (380 V AC ±10 % nach IEC 60038), Betriebstemperatur (-10 bis 50 °C), Schutzart (IP54–IP65 nach IEC 60529), Nettogewicht (1500–8000 kg) und Grundfläche (1200×800×2000 bis 2500×1500×3500 mm). Diese Werte sind Referenzbereiche, die für das jeweilige Modell und die Anwendung bestätigt werden müssen. Die Konstruktion des Gestells stellt sicher, dass Ober- und Unterwerkzeug während des gesamten Hubs perfekt ausgerichtet bleiben, was eine gleichbleibende Teilequalität und Maßgenauigkeit in hochpräzisen Metallstanzanwendungen ermöglicht. Bei der Auswahl eines Gestells müssen Sie prüfen, ob Nennkapazität, Hub, Schließhöhe und Parallelität Ihren Stanzanforderungen entsprechen. Überprüfen Sie den Platzbedarf und die Deckenhöhe anhand der Abmessungen. Bestätigen Sie, dass Betriebsdruck und Versorgungsspannung mit den Versorgungseinrichtungen Ihrer Anlage übereinstimmen. Warten Sie, indem Sie auf Verschleißerscheinungen wie erhöhte Durchbiegung, Verlust der Parallelität oder ungewöhnliche Vibrationen achten. Zu den Versagensgrenzen gehören das Überschreiten der Nennkapazität, das Arbeiten außerhalb des Temperaturbereichs oder die Verwendung eines falschen Drucks, was zu Dichtungsversagen oder strukturellen Schäden führen kann. Konsultieren Sie immer den rechtlichen Hersteller oder Lieferanten, um modellspezifische Werte und Normen zu verifizieren.

Funktionsprinzip

Das Gestell bietet eine starre geschlossene Struktur, die die beim Stanzzyklus erzeugten Kräfte aufnimmt und verteilt. Es erhält die geometrische Stabilität, um sicherzustellen, dass Ober- und Unterwerkzeug während des gesamten Hubs perfekt ausgerichtet bleiben, was eine gleichbleibende Teilequalität und Maßgenauigkeit in hochpräzisen Metallstanzanwendungen ermöglicht. Die Steifigkeit und Dämpfungseigenschaften, insbesondere bei Gusseisenversionen, minimieren Durchbiegung und Vibration und tragen zu wiederholbarer Leistung bei.

Hauptmaterialien

Gusseisen, Geschweißter Stahl

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Nennkapazität	100–500 kN	Determines maximum stamping force.
Hub	50–200 mm	Affects part size and die clearance.
Einbauhöhe	200–500 mm	Must match die height.
Parallelität	±0.02 mm	Ensures uniform stamping pressure.ISO 1101
Ebenheit	±0.05 mm	Critical for die mounting.ISO 1101
Betriebsdruck	1.0–1.6 MPa
Versorgungsspannung	380 ±10% V AC	Three-phase, 50/60 Hz.IEC 60038
Betriebstemperatur	-10–50 °C	Outside this range, seals may fail.
Schutzart	IP54–IP65	Protects against dust and water jets.IEC 60529
Rahmenmaterial	HT250–HT300	Gray cast iron for rigidity and damping.GB/T 9439
Nettogewicht	1500–8000 kg	Heavier frames provide better stability.
Grundfläche (L×B×H)	1200×800×2000–2500×1500×3500 mm	Check floor space and ceiling height.

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Krone
Oberer Abschnitt, der den Stempelmechanismus aufnimmt und obere Befestigungspunkte bereitstellt
Material: Gusseisen
Säulen
Vertikale Stützen, die den Oberteil mit dem Bett verbinden und strukturelle Steifigkeit bereitstellen
Material: Stahl
Bett
Grundplattform, die das Untergesenk trägt und Stanzkräfte aufnimmt
Material: Gusseisen
Spurstangen
Vorgespannte Stangen, die die Rahmenintegrität unter dynamischen Lasten aufrechterhalten
Material: Legierungsstahl

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Bis zu 500 MPa
Weitere Spezifikationen:	Maximale Durchbiegung unter Last: ≤0,05 mm/m
Betriebstemperatur:	-20°C bis 150°C

Montage- und Anwendungskompatibilität

BlechstanzenPräzisionsausschneideoperationenHochvolumen-Automobilkomponenten

Nicht geeignet: Korrosive chemische Verarbeitungsumgebungen

Auslegungsdaten

Erforderliche maximale Stanzkraft (kN)
Werkstoffdicke und -härte des Werkstücks
Erforderliche Pressentischabmessungen (Länge x Breite)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0-2500 kN statische Last, 0-500 kN dynamische Last, 0,01-0,05 mm Durchbiegung unter maximaler Last

Belastungs- und Ausfallgrenzen

Streckgrenze bei 275 MPa Spannung überschritten, bleibende Verformung bei 0,1 mm Durchbiegung, Ermüdungsversagen bei 1×10⁶ Zyklen bei 80 % maximaler Last

Plastische Verformung aufgrund von Überschreiten der Streckgrenze (275 MPa für Baustahl), Ermüdungsrissausbreitung aus zyklischer Belastungsspannungskonzentration an Bohrungen und Schweißnähten

Fertigungskontext

Präzisions-Pressengestell wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Gestellfehlausrichtung

Ursache: Ungleichmäßiges Fundamentabsacken, unsachgemäße Installation oder übermäßige exzentrische Belastung, die zu struktureller Spannungskonzentration und Verlust der Pressenpräzision führt

Ermüdungsrissbildung an Spannungskonzentratoren

Ursache: Zyklische Belastung, die die Auslegungsgrenzen überschreitet, schlechte Schweißnahtqualität an Verbindungen/Ecken oder Korrosionsgrübchen, die Rissinitiierungspunkte erzeugen, die sich unter wiederholten Pressenoperationen ausbreiten

Wartungsindikatoren

Sichtbare Risse oder Verformungen in Gestellschweißnähten oder Hochspannungsbereichen während routinemäßiger Inspektionen
Abnormale Vibrationen oder Klopfgeräusche während des Pressenbetriebs, die auf lockere Komponenten oder sich entwickelnde strukturelle Probleme hinweisen

Technische Hinweise

Vierteljährliche Laserausrichtungsprüfungen und nach größeren Werkzeugwechseln durchführen, um Gestellfehlausrichtung zu erkennen und zu korrigieren, bevor sie beschleunigten Verschleiß oder Ausfall verursacht
Jährliche zerstörungsfreie Prüfung (Magnetpulver- oder Eindringprüfung) an allen Schweißnähten und Spannungskonzentrationsbereichen anwenden, um Risse im Frühstadium zu identifizieren, bevor sie kritisch werden

Konformität und Fertigungsnormen

Referenznormen

ANSI B11.1 - Sicherheitsanforderungen für mechanische PressenDIN 5510-2 - Brandverhalten von Werkstoffen und Bauteilen

Fertigungsgenauigkeit

Parallelität des Rahmens: +/-0,05 mm pro Meter
Bohrlochausrichtung: +/-0,02 mm

Qualitätsprüfung

Ultraschallprüfung der Schweißnahtintegrität
Härteprüfung kritischer Bauteile

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Fehlausrichtung über 0,05 mm zwischen Aufspannplatte und Stößelführungsflächen → Ungleichmäßiger Verschleiß an Führungsbuchsen, der 0,15 mm seitliches Spiel verursacht → Laserausrichtungsverifikation während der Montage mit 0,01 mm Toleranz, gehärtete Stahlverschleißplatten mit 60 HRC Oberflächenhärte

Resonanzschwingung bei 85-95 Hz, die der Eigenfrequenz des Gestells entspricht → Beschleunigte Ermüdungsrissbildung an Spannungskonzentrationspunkten → Finite-Elemente-Analyse-Optimierung zur Verschiebung der Eigenfrequenz auf 120 Hz, vibrationsdämpfende Lager mit 0,15 Dämpfungsverhältnis

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Präzisions-Pressengestell

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Präzisions-Pressengestell

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Welche Materialien sind für das Präzisions-Pressengestell verfügbar?

Das Gestell ist in Gusseisen (Güten HT250–HT300 nach GB/T 9439) oder geschweißtem Stahl erhältlich. Gusseisen bietet Steifigkeit und Dämpfung, während geschweißter Stahl möglicherweise andere Gewichts- und Fertigungseigenschaften aufweist. Bestätigen Sie die Materialgüte mit dem Lieferanten.

Was ist der Bereich der Nennkapazität?

Die Nennkapazität ist mit 100–500 kN angegeben. Diese bestimmt die maximale Stanzkraft, die das Gestell aufnehmen kann. Verifizieren Sie die genaue Kapazität für Ihr spezifisches Modell, um sicherzustellen, dass es Ihre Anwendungsanforderungen erfüllt.

Wie überprüfe ich die Ausrichtungsgenauigkeit des Gestells?

Die Parallelität des Gestells ist mit ±0,02 mm und die Ebenheit mit ±0,05 mm angegeben, jeweils nach ISO 1101. Diese Toleranzen sind entscheidend für die Werkzeugmontage und gleichmäßigen Stanzdruck. Bestätigen Sie diese Werte mit dem Hersteller für Ihr Modell.

Was sind die Grenzen für Betriebsdruck und Betriebstemperatur?

Der Betriebsdruck beträgt 1,0–1,6 MPa, und der Betriebstemperaturbereich liegt bei -10 bis 50 °C. Außerhalb dieser Bereiche können Dichtungen versagen oder die Leistung kann beeinträchtigt werden. Verifizieren Sie diese Parameter immer mit dem Lieferanten.
